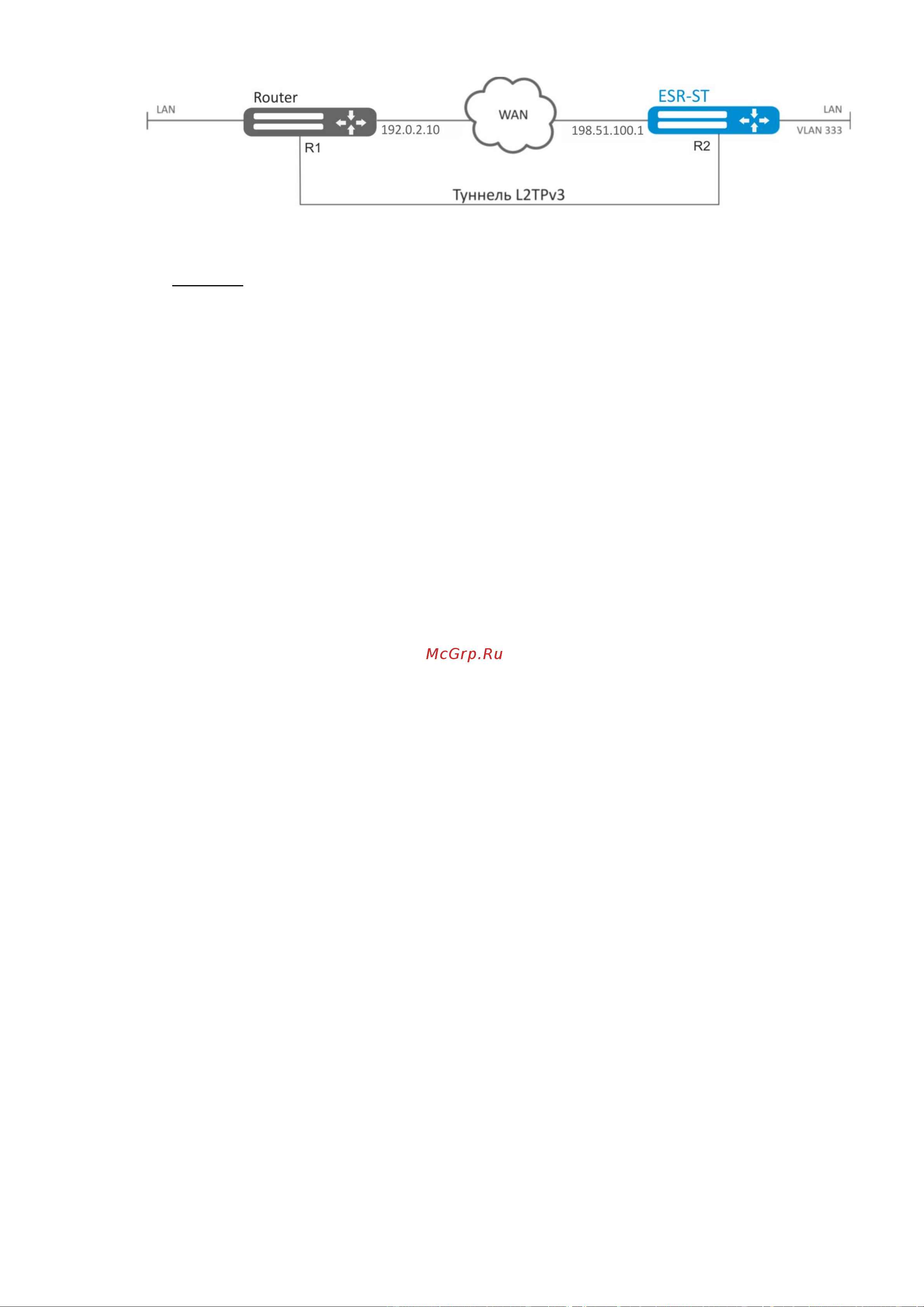

Рисунок 10.23 – Схема сети
Решение:
Создадим туннель L2TPv3 200:
esr:esr# configure
esr:esr(config)# tunnel l2tpv3 200
Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):
esr:esr(config-l2tpv3)# local address 198.51.100.1
esr:esr(config-l2tpv3)# remote address 192.0.2.10
Укажем тип инкапсулирующего протокола:
esr:esr(config-l2tpv3)# protocol ip
Укажем идентификаторы туннеля для локальной и удаленной сторон:
esr:esr(config-l2tpv3)# local tunnel-id 3
esr:esr(config-l2tpv3)# remote tunnel-id 3
Укажем идентификаторы сессии внутри туннеля для локальной и удаленной сторон:
esr:esr(config-l2tpv3)# local session-id 100
esr:esr(config-l2tpv3)# remote session-id 100
Установим принадлежность L2TPv3-туннеля к мосту, который должен быть связан с сетью
удаленного офиса (настройка моста рассматривается в пункте 10.10):
esr:esr(config-l2tpv3)# bridge-group 333
Включим ранее созданный туннель и выйдем:
esr:esr(config-l2tpv3)# enable
esr:esr(config-l2tpv3)# exit
Создадим саб-интерфейс для коммутации трафика, поступающего из туннеля, в локальную
сеть с тегом VLAN id 333:
esr:esr(config)# interface gi 1/0/2.333
Установим принадлежность саб-интерфейса к мосту, который должен быть связан с
локальной сетью (настройка моста рассматривается в пункте 10.10):
esr:esr(config-subif)# bridge-group 200
esr:esr(config-subif)# exit
Для применения изменений конфигурации выполним следующие команды:
