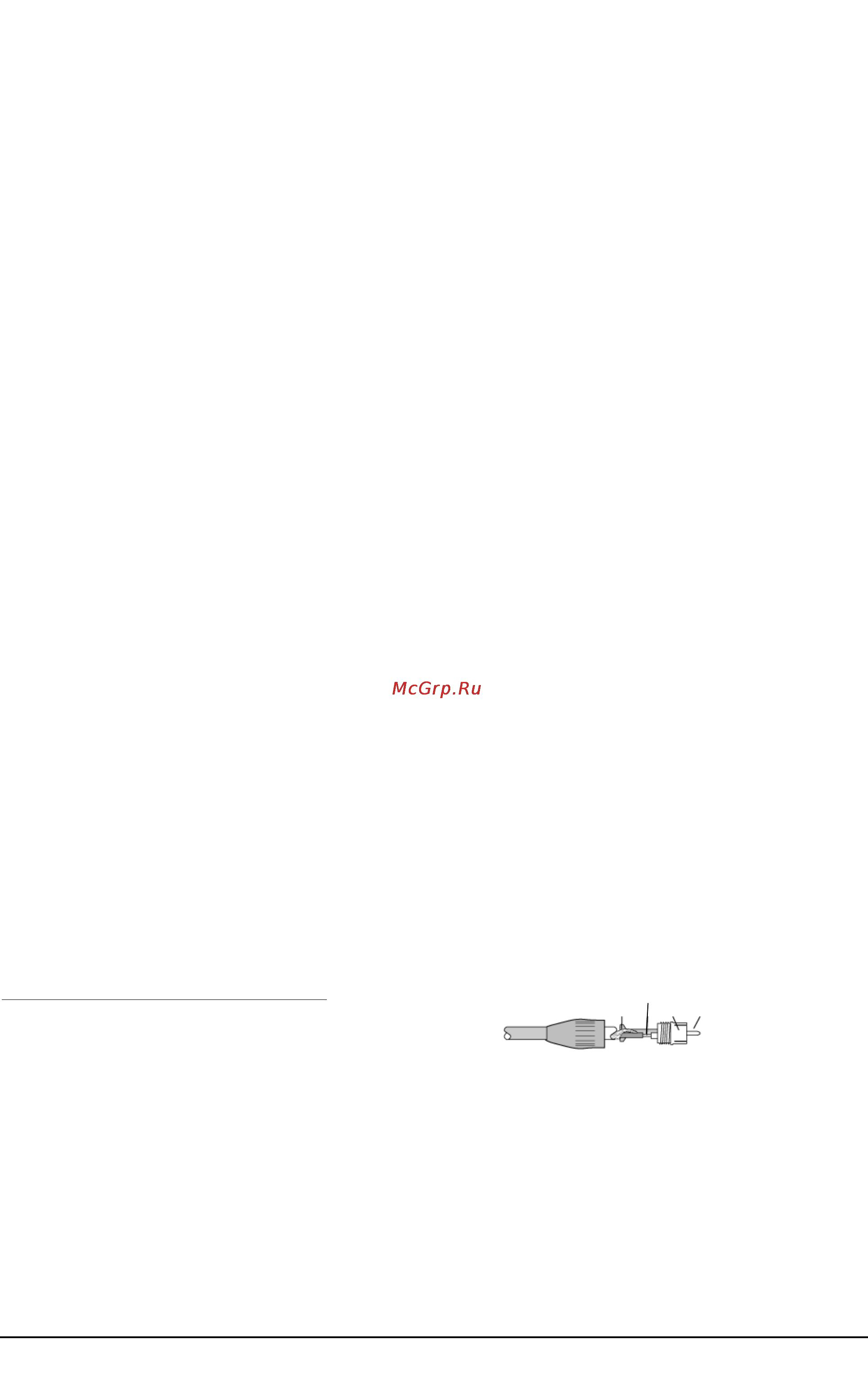

подключения ко входу внешнего процессора эффектов Каждая канальная линейка имеет регулятор AUX 1 21 позволяющий регулировать количество сигнала направляемого на данный выход поэтому на него поступает суммированный выходной сигнал всех каналов с задействованными регуляторами AUX 1 Общая регулировка уровня сигнала на выходе AUX SEND 1 MON осуществляется регулятором AUX 1 MON SEND На данный выход не влияет работа канальных и мастер фейдеров а также канальных эквалайзеров Пяти полосный графический эквалайзер микшера может быть включен в тракт мониторного микса с помощью переключателя MAIN AUX 1 28 а стерео эффекты могут добавлены регулятором EFFECTS ТО MONITOR 42 8 Выход AUX SEND 2 EFX Данный выход 1 4 TRS может использоваться для подключения внешних эффектов Уровень сигналов направляемых на этот выход с каждого канала устанавливается канальными регуляторами AUX 2 22 Регулировка уровня сигнала на выходе AUX SEND 2 EFX осуществляется регулятором AUX 2 EFX SEND 38 В данном случае на вход встроенного процессора эффектов поступает идентичное количество сигнала Сигнал выхода AUX SEND 2 EFX не зависит от положений мастер фейдеров установок 5 полосного эквалайзера или встроенного процессора эффектов Данный выход не может использоваться для нужд традиционного мониторинга так как схематически расположен после канальных эквалайзеров и фейдеров 9 Входы AUX 1 RETURN Со входами AUX 1 RETURN соединяются выходы внешнего процессора эффектов при его параллельном подключении Уровень входных сигналов устанавливается фейдером AUX 1 RETURN 43 а мьютирование входов осуществляется расположенным рядом переключателем MUTE Для подключения монофонического оборудования необходимо всегда использовать вход левого канала оставляя незадействованным вход правого канала Монофонический сигнал в этом случае поступает на оба канала входа 1О Входы AUX 2 RETURN Входы AUX 2 RETURN 40 предназначены для подключения выхода внешней цепи последовательно соединенных эффектов Уровень входных сигналов устанавливается фейдером AUX 2 RETURN а их мьютирование расположенным рядом переключателем MUTE Дчя подключения монофонического оборудования необходимо всегда использовать вход левого канала оставляя незадействованным вход правого канала Монофонический сигнал в этом случае поступает на оба канала входа Примечание Сигнал входа AUX2 RETURN суммируется с выходным сигналом встроенного процессора эффектов 11 Вход CD TAPE Вход CD TAPE 11 предназначен для подключения CD кассетной деки или другого воспроизводящего устройства с выходным сигналом линейного уровня Предусмотрена регулировка уровня сигналов поступающих на вход CD TAPE с помощью фейдера CD TAPE RETURN 35 а мьютирование входа осуществляется расположенным рядом переключателем MUTE Распайка несимметричного разъема RCA Наконечник Наконечник Горячий Корпус Экран Подключение монофонического источника осуществляется с помощью У образного адаптерного кабеля RCA позволяющего распределить моно сигнал на два разъема и подключить их ко входам обоих каналов Примечание при подключении входов и выходов микшера к одному записывающему устройству возможно возникновение самовозбуждения в режиме записи 12 Выход ТАРЕ Данные выходы предназначены для подключения записывающего устройства Они обеспечивают сигнал основного микса и не зависят от позиции фейдеров MAIN MIX 34 В том случае если уровень сигналов данных выходов недостаточно высок при достаточной громкости на основном выходе рекомендуется понизить положение мастер фейдеров и компенсировать общее ослабление сигнала повышением позиций 10 Mackie DFX 6 и DFX 12 Руководство пользователя
