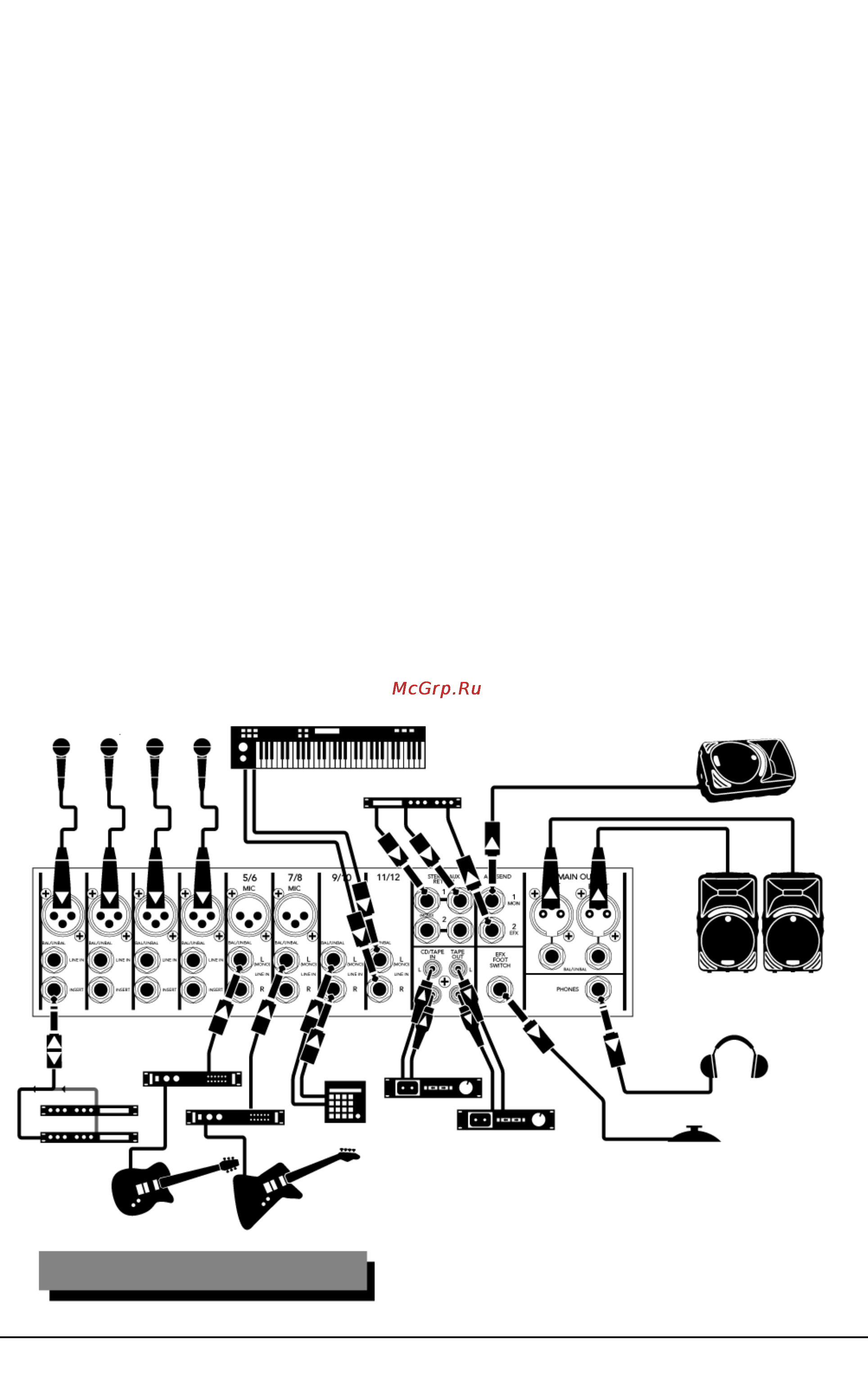

Mackie DFX12 [6/21] Диаграммы подключения

Содержание

• 12 каналъные микшерные консоли со встроенным процессором 1
• Mackie dfx 6 и dfx 12 руководство пользователя 1
• Введение 1
• Возможности и особенности 1
• Эффектов 1
• Mackie dfx 6 и dfx 12 руководство пользователя 2
• Линейных стерео канала dfx 12 со следующими возможностями 2
• Мастер секция со следующими возможностями 2
• Моно mic ctepeo line канала со следующими возможностями 2
• Mackie dfx 6 и dfx 12 руководство пользователя 3 3
• Информация для пользователя 3
• Правила эксплуатации 3
• Условия транспортировки 3
• Mackie dfx 6 и dfx 12 руководство пользователя 4
• Быстрое включение 4
• Введение 1 4
• Гарантийное обслуживание 1 4
• Диаграммы подключения 6 4
• Коммутационная панель 7 4
• Линейка канала 1 4
• Мастер секция 3 4
• Меры безопасности 4
• Неисправности 8 4
• Правила эксплуатации 3 4
• Процессор эффектов емас 7 4
• Содержание 4
• Технические характеристики 19 4
• Mackie dfx 6 и dfx 12 руководство пользователя 5 5
• Коммутация 5
• Обнуление консоли 5
• Установка уровней 5
• Mackie dfx 6 и dfx 12 руководство пользователя 6
• Диаграммы подключения 6
• Микширование 6
• Полезные рекомендации 6
• Mackie dfx 6 и dfx 12 руководство пользователя 7 7
• Коммутационная панель 7
• Разъем mic xlr 7
• Mackie dfx 6 и dfx 12 руководство пользователя 8 8
• Последовательное и параллельное подключение эффектов 8
• Разъемы insert моно каналы 8
• Разъемы line in моно каналы 8
• Разъемы line in стерео каналы 8
• Mackie dfx 6 и dfx 12 руководство пользователя 9 9
• Выход aux send 1 mon 9
• Разъем phones 9
• Mackie dfx 6 и dfx 12 руководство пользователя 10
• Вход cd tape 10
• Входы aux 1 return 10
• Выход aux send 2 efx 10
• Выход таре 10
• О входы aux 2 return 10
• Mackie dfx 6 и dfx 12 руководство пользователя 11 11
• Индикатор level set 11
• Линейка канала 11
• Общие сведения 11
• Переключатель low cut 11
• Переключатель power 11
• Разъем efx footswitch 11
• Регулятор gain 11
• Сетевой разъем 11
• Mackie dfx 6 и dfx 12 руководство пользователя 12
• Двух полосный эквалайзер 12
• Регулятор aux 1 mon 12
• Регулятор aux 2 efx 12
• Регуляторы aux 12
• 11 12 w 13
• I i 1л 13
• U положение единичного усиления 13
• Мастер секция 13
• Mackie 14
• Mackie dfx 6 и dfx 12 руководство пользователя 14
• Mackie dfx 6 и dfx 12 руководство пользователя 15 15
• Измерители уровня 15
• Мастер регулятор aux 2 efx send 15
• Мастер фейдеры main mix 15
• Переключатель break 15
• Переключатель vocal eliminator 15
• Регулятор phones 15
• Фейдер cd tape return и переключатель mute 15
• Mackie 16
• Mackie dfx 6 и dfx 12 руководство пользователя 16
• Main mix 16
• Индикатор level set 16
• Регулятор aux 1 mon send 16
• Регулятор effects то monitor 16
• Фейдер aux 1 return и переключатель mute 16
• Фейдер aux 2 efx return и переключатель mute 16
• Mackie dfx 6 и dfx 12 руководство пользователя 17 17
• Включение процессора 17
• Индикатор bypass 17
• Описание пресетов эффектов 17
• Процессор эффектов емас 17
• Селектор preset select 17
• Mackie dfx 6 и dfx 12 руководство пользователя 18
• Не работает канал 18
• Неисправности 18
• Отсутствует сигнал на выходе 18
• Mackie dfx 6 и dfx 12 руководство пользователя 19 19
• Отсутствует питание 19
• Секция микшера 19
• Технические характеристики 19
• Шум 19
• Mackie dfx 6 и dfx 12 руководство пользователя 20
• Mackie dfx 6 и dfx 12 руководство пользователя 21 21
• Гарантийное обслуживание 21

Похожие устройства

• Braun 1370 Silk-epil EverSoft Инструкция по эксплуатации
• Sparky VC 1430MS Инструкция по эксплуатации
• Bose Acoustimass 15-III system Black Инструкция по эксплуатации
• Karcher K 2.325 EU Инструкция по эксплуатации
• LG LPC-LM340X Инструкция по эксплуатации
• Pioneer CD-R320 Инструкция по эксплуатации
• Mackie DFX6 Инструкция по эксплуатации
• Энкор Корвет-362 10362 Инструкция по эксплуатации
• LG LPC-LM340A Инструкция по эксплуатации
• Karcher K 2.400 Инструкция по эксплуатации
• Pioneer AVH-P6300BT Инструкция по эксплуатации
• Mackie PROFX12 Инструкция по эксплуатации
• Энкор Корвет-364 10364 Инструкция по эксплуатации
• LG LPC-130X Инструкция по эксплуатации
• Karcher К 2.800 Eco!ogic Инструкция по эксплуатации
• Pioneer AVH-P4300DVD Инструкция по эксплуатации
• Mackie PROFX8 Инструкция по эксплуатации
• Sony VCT-60AV Инструкция по эксплуатации
• LG LPC-130A Инструкция по эксплуатации
• Karcher K 3.00 S Инструкция по эксплуатации

4 Микширование 1 Нажмите переключатели MUTE всех каналов за исключением ритмической секции барабаны и бас 2 Добейтесь канальными фейдерами хорошего баланса громкости ритмической секции 3 Размыотируйте оставшиеся каналы и установите нужную громкость их канальными фейдерами 4 Фейдерами MAIN MIX установите приемлемый уровень громкости звучания микса 5 Общий микс может быть при необходимости обработан параметрическим стерео эквалайзером Настройка частотной огибающей каждого канала осуществляется поканальными регуляторами EQ 6 Регуляторами AUX 2 EFX осуществляется посыл сигналов на встроенный ЕМАС или внешний процессор эффектов Регулировка возврата эффектов производится фейдером AUX 2 EFX RETURN 7 При подключении источника ко входу CD ТАРЕ попробуйте включить эффект VOCAL ELIMINATOR используемый для караоке 8 Поэкспериментируйте с положениями регуляторов добиваясь наилучшего сбалансированного звучания в различных точках помещения Полезные рекомендации Избегайте длительного нахождения в условиях высокой громкости Подключайте к выходам усилителя только акустические колонки Подключайте колонки к усилителю только с помощью специального кабеля для акустических систем Подключение внешнего усилителя или переконфигурацию соединений осуществляйте только при отключенном питании усилителя при этом все его регуляторы громкости должны быть установлены в минимальное положение Выключая звуковое оборудование отключайте питание усилителя мощности в первую очередь а при включении оборудования в последнюю очередь Сохраняйте заводскую упаковку она может потребоваться для транспортировки микшера Диаграммы подключения DFX12 конфигурация для небольшого клуба 6 Mackie DFX 6 и DFX 12 Руководство пользователя
