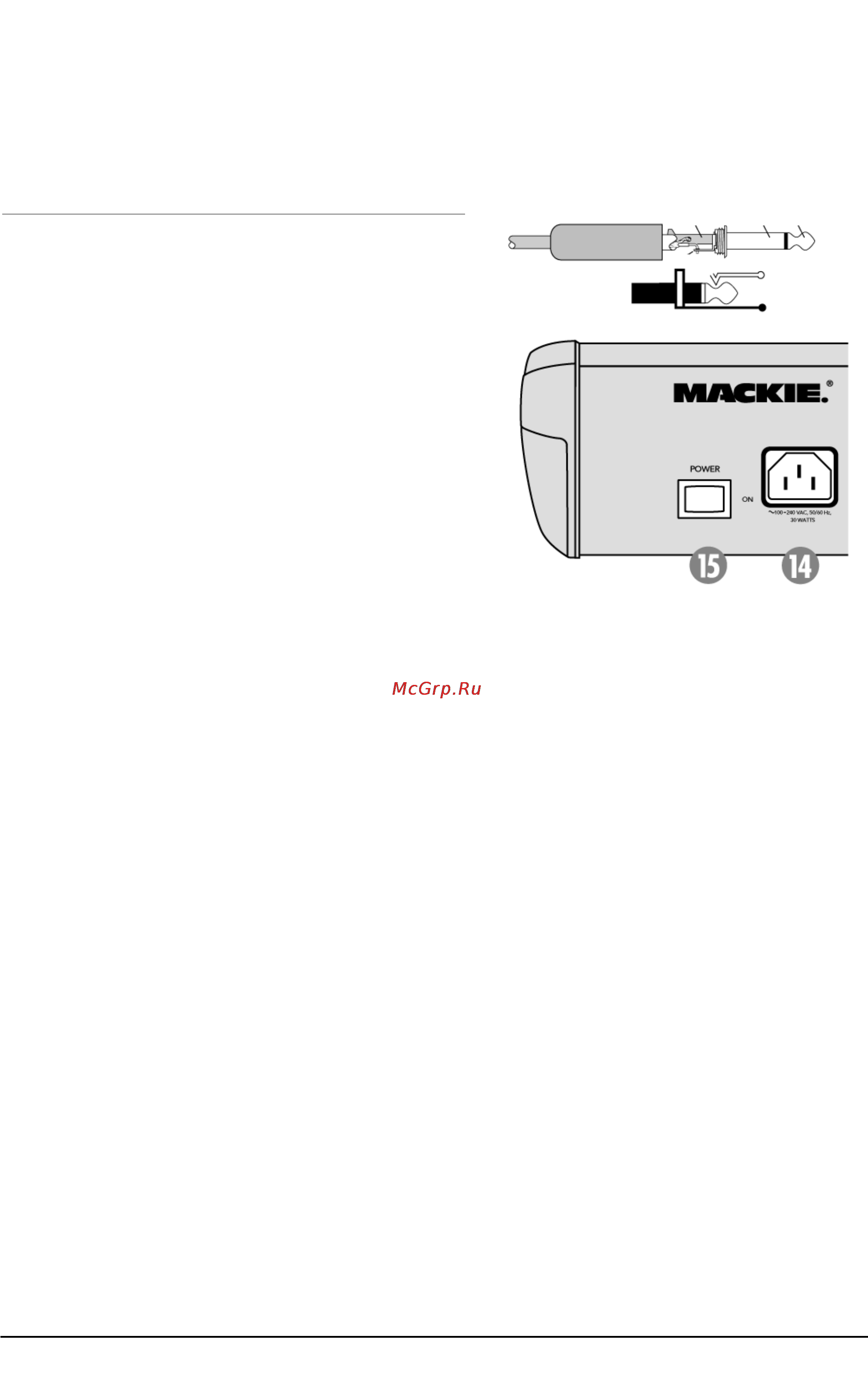

канальных фейдеров 13 Разъем EFX FOOTSWITCH Данный разъем предназначен для присоединения ножной педали с нормально открытым переключателем с помощью которой осуществляется включение и отключение встроенного процессора эффектов ЕМАС При отключении встроенного процессора работает индикатор BYPASS 44 Примечание данный разъем предназначен только для управления встроенным процессором и не влияет на работу оборудования подключенного ко входам AUX 1 и AUX 2 Распайка разъема 1 4 Т5 для подключения ножной педали Наконечник На контакт 1 нормально разомкнутого переключателя педали Корпус На экран и контакт 2 нормально разомкнутого переключателя педали 14 Сетевой разъем Сетевой разъем IEC расположен на тыльной стороне микшера и предназначен для подключения сетевого шнура Подключайте микшер только к исправным розеткам с соответствующими характеристиками сетевого напряжения Микшер оснащен импульсным блоком питания и подключается к сети с напряжением 100 240 В Дополнительных установок напряжения сети не требуется 15 Переключатель POWER Включение питания микшера осуществляется установкой переключателя POWER в положение ON При включенном питании микшера работает индикатор POWER расположенный на фронтальной стороне микшера Включайте питание микшера до включения звукоусиливающего оборудования а отключайте в последнюю очередь Это предотвратит возникновение нежелательных скачков напряжения и повреждение динамиков акустической системы Линейка канала Общие сведения Линейки каналов работают независимо друг от друга и позволяют регулировать обрабатывать и маршрутизировать входные сигналы микрофонные инструментальные и других источников Фейдеры каналов и регуляторы панорамы позволяют определять количество сигнала направляемого в основной микс В обоих моделях микшеров предусмотрены моно и стерео каналы микрофонного линейного уровня а микшер DFX 12 имеет два дополнительных стерео канала линейного уровня 16 Регулятор GAIN Регуляторами GAIN осуществляется установка уровней входных микрофонных и линейных сигналов для оптимизации с входными каскадами микшера На входах MIC XLR моно каналов обеспечивается усиление до 50 дБ регулятор в максимальном положении На входах MIC стерео каналов предусмотрено усиление до 40 дБ Линейные входы LINE TRS каждого моно канала обеспечивают усиление от 20 дБ минимальное положение регулятора до 30 дБ максимальное положение регулятора Входы LINE стерео каналов имеют усиление от 20 дБ до 20 дБ Возможность аттенюации на 20 дБ позволяет подключать ко входу микшера источники с высоким уровнем сигнала без риска запирания канала 17 Индикатор LEVEL SET Данный индикатор позволяет оценить уровень входного сигнала После подключения микрофона или инструмента ко входу микшера необходимо установить регулятор GAIN 16 таким образом чтобы индикатор LEVEL SET вспыхивал лишь изредка при пиковых значениях входного сигнала 18 Переключатель LOW CUT Обрезной фильтр низкой частоты предназначен для обрезания частот ниже 75 Гц с крутизной 18 дБ октаву Рекомендуется всегда использовать обрезной фильтр при подключении микрофонов за исключением Mackie DFX 6 и DFX 12 Руководство пользователя 11
