Рис. 2
Местное, групповое, центральное
управление
Каждым импульсным реле управляют с места
при помощи кнопок (местное управление); каж-
дым уровнем или комплектом импульсных реле
управляют одновременно с соответствующего
места (групповое управление); всеми уровнями
одновременно управляют одной командой с
одного места (центральное управление)
Габаритные размеры
Пример записи для заказа:
Реле импульсное РИО-3 АС230В УХЛ4
Где: РИО-3 название изделия,
АС230В - напряжение питания,
УХЛ4 - климатическое исполнение.
Рис. 3
Код для заказа (EAN-13)
наименование артикул
РИО-3-63 АС230В УХЛ4 4640016938926

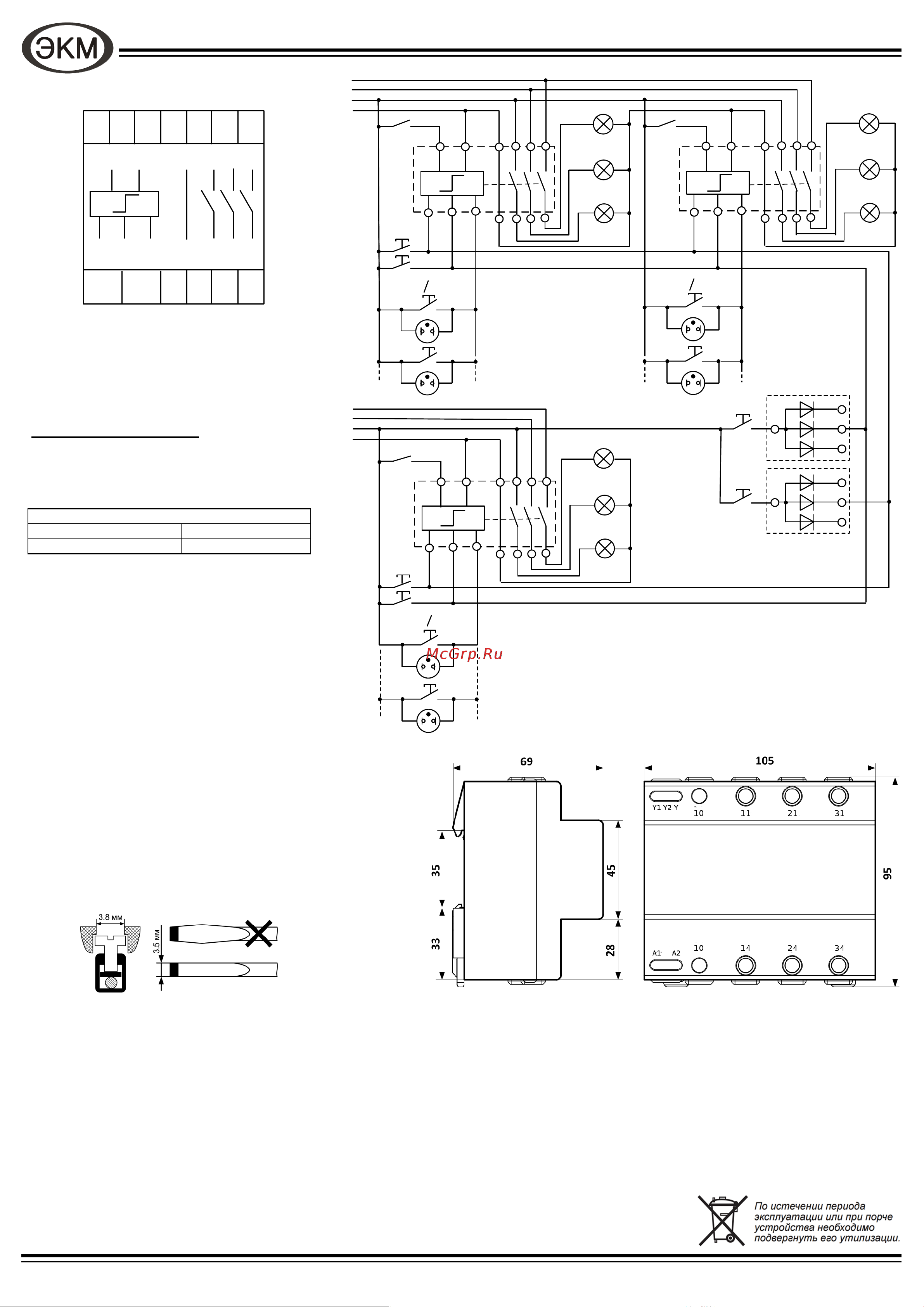

Схема подключения
Комплект поставки
1. Реле - 1 шт.
2. Паспорт - 1 экз.
3. Коробка - 1 шт.
Центральное
управление
1-й и 2-й
группой
Вкл
Откл
Центральное
управление
L1
N
YY1
Y2
Местное
управление
Секция 1
Вкл
Откл
A
K1
K2
K3
A
K1
K2
K3
Модуль диодов МД-1-15
РИО-3
L2
L3
A1
A2
10
21 31
14
34
24
11
10
Вкл
Откл
YY1
Y2
РИО-3
A1
A2
10
21 31
14
34
24
11
10
YY1
Y2
РИО-3
A1
A2
10
21 31
14
34
24
11
10
Вкл
Откл
L1
L2
L3
Откл
Вкл
Вкл
Откл
1-я
группа
2-я
группа
Местное
управление
Секция 3
Центральное
управление
Группа 2
группа 1
Местное
управление
Секция 2
N
Система освещения трёхфазная
Рис. 4
14
11
YY1Y2
Y
14
Y1 Y2
10
21
31
24
34
10
А2 А1
10
11 21
31
А2 А1 10 24
34
Важно!
Момент затяжки винтового
соединения должен
составлять: для клемм
А… и Y… - 0,4 Нм;
для остальных - 3 Нм.
Следует использовать
отвертку 0,6*3,5 мм
(для клемм A... и Y...)
