Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
12

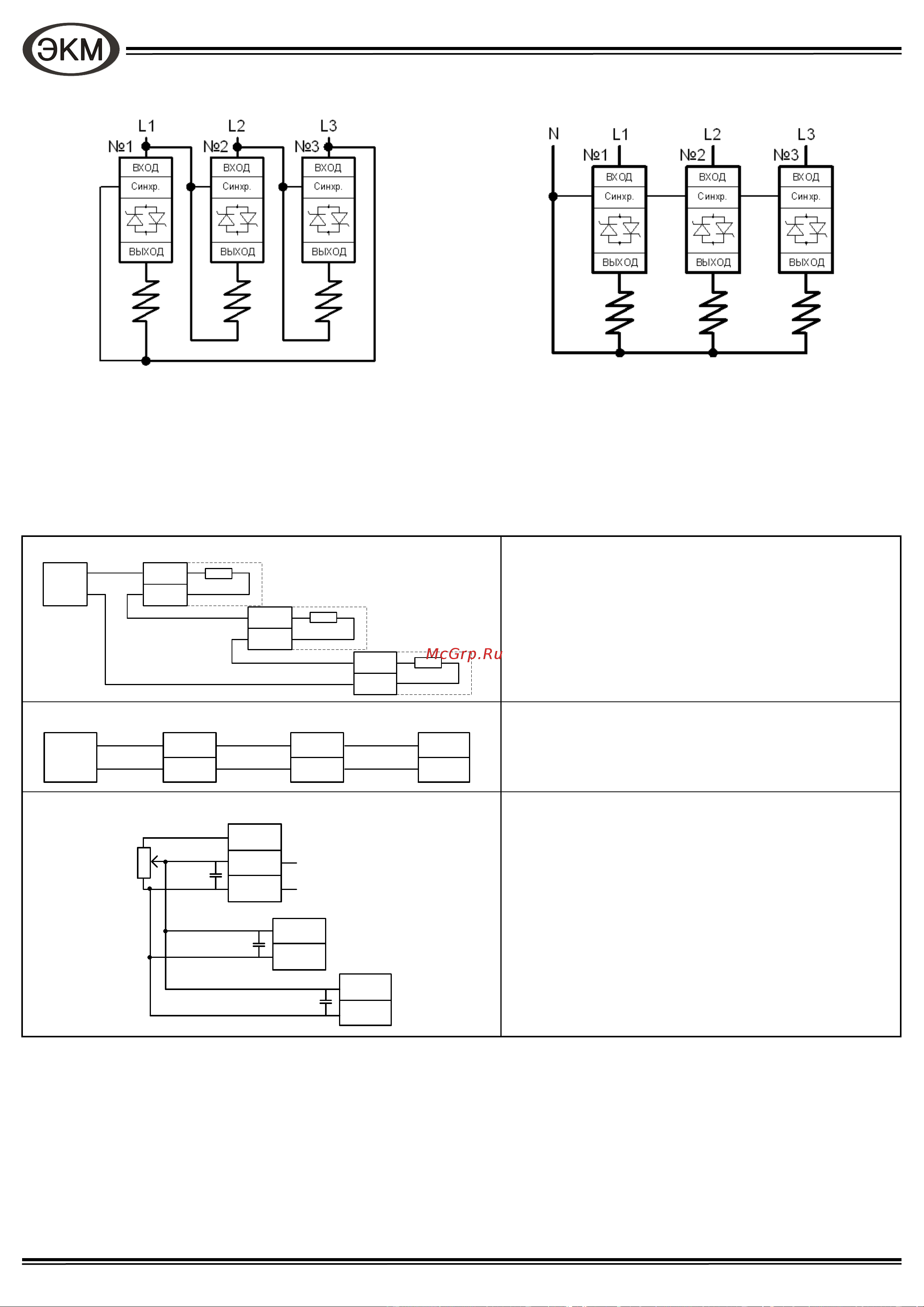

11 Схемы подключения ТРМ-1М при управлении трёхфазной нагрузкой
Нагрузка
Нагрузка
Нагрузка
Нагрузка
Нагрузка
Нагрузка
Подключение нагрузки к трём ТРМ-1М по схеме разомкну-
тый “треугольник”.
Подключение нагрузки к трём ТРМ-1М по схеме “звезда” с
рабочей нейтралью.
12 Схемы подключения входов при управлении трёхфазной нагрузкой
Внимание! Настройки входов должны быть одинаковыми
Управление током 4...20 мА или 0...20мА.
Входной сигнал подаётся с соблюдением полярно-
сти, его значение не должно превышать значений,
заданных установками диапазона входного сигнала.
Управление напряжением 0...5В или 0...10В
Входной сигнал подаётся с соблюдением полярно-
сти, его значение не должно превышать значений,
заданных установками диапазона входного сигнала.
Подключается потенциометр с сопротивлением от 1
до 47 кОм на расстояние до 2 метров. При большем
расстоянии (до 30 метров) использовать потенцио-
метр с сопротивлением 1-5кОм и дополнительно
установить конденсатор ёмкостью 100мФ.
Датчик
тока
+
-
№1
№2
№3
Вход1
Общ.
Rвн=270 Ом
Вход1
Общ.
Rвн=270 Ом
Вход1
Общ.
Rвн=270 Ом
Вход
Общ.
Датчик
напряже
ния
+
-
Вход
Общ.
Вход
Общ.
№1 №2 №3
+5В
Вход
Общ.
Вход
Общ.
Вход
Общ.
№2
№3
№1
1-5кОм
100mF+
100mF+
100mF+
