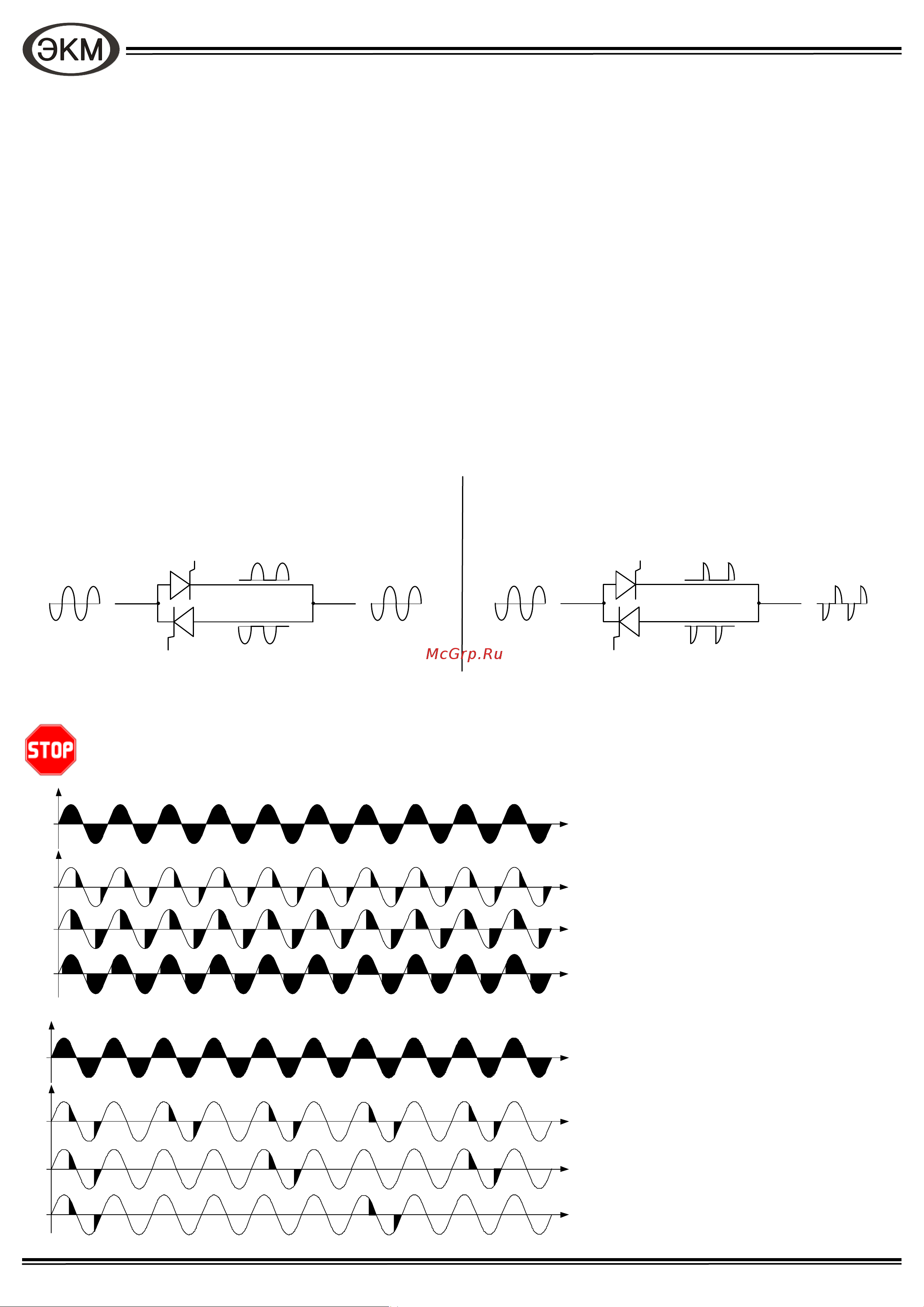

![Меандр ТРМ-1М [3/34] Применение тиристорных регуляторов](/views2/1833810/page3/bg3.png)
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
3
1 Применение тиристорных регуляторов
Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности
ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволя-
ет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения
внешнего ручного управления или внешней корректировки установленных параметров управления.
Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка
стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-1М могут управляться вручную с помощью потенциометра, а так же от любого устройства
управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.
2 Принцип работы
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или
закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше
тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Внимание! Длительная работа регуляторов (более 30 с) при токах нагрузки менее 1% от номинального может
привести к выходу регулятора из строя.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает
ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.
3 Способы регулировки мощности ТРМ-1М
В ТРМ-1М реализовано пять способов регулировки мощности.
ВНИМАНИЕ! Тиристорные регуляторы не предназначены для работы с постоянным током!
3.1 Изменением фазового угла
(фазы) открывания тиристора
Регулировка мощности измене-
нием угла (фазы) открывания тири-
стора
(Phase Angle) – мощность в
нагрузке пропорциональна време-
ни открытого состояния тиристора
внутри полупериода сетевого
напряжения.
Имеется функция линеариза-
ции. Она позволяет линейно изме-
нять напряжение или U
2
(мощность
при постоянном сопротивлении
нагрузки) на нагрузке.
Управление
Сеть Нагрузка
Управление
В режиме максимальной мощности (тиристоры откры-
ты полностью) работа тиристорного блока выглядит так:
В режиме 50% мощности (тиристоры открыты на се-
редине полупериода) работа тиристорного блока выгля-
дит так (режим Phase Angle):
Управление
Сеть Нагрузка
Управление
U
U
t
t
t
t
P = 80%
Входное напряжение
P = 50%
P = 20%
Выходное напряжение
U
U
t
Входное напряжение
Выходное напряжение
t
P = 3 %
t
P = 1.5 %
t
P = 1 %
Режим работы регулятора при
сверхмалых нагрузках (от 1 до 6%).
Функция LAP включена по умолча-
нию.
Рис. 1
