Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
5
Рис. 5
Рис. 4

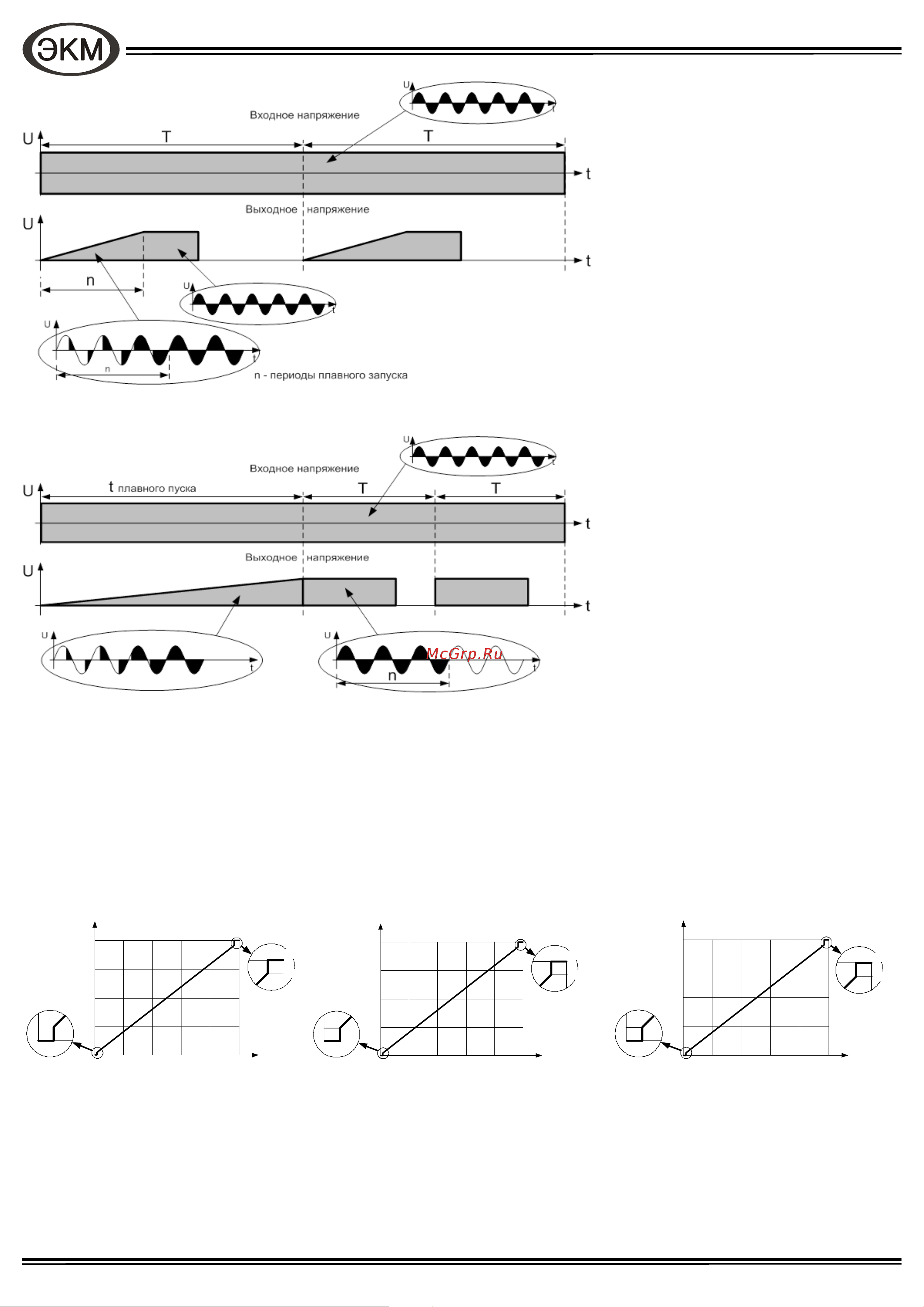

3.4 Пакетный способ управления
с режимом плавного пуска
«разогрева».
В начале каждой пачки перио-
дов выходная мощность плавно
нарастает от 0 до 100% (режим
Phase Angle). Затем выдаётся 100%
мощности в течении заданного чис-
ла периодов.
Мощность на выходе пропорци-
ональна соотношению длительно-
сти пачек периодов и периода сле-
дования пачек.
P= T / N
где Т - количество периодов,
N = n + d
где n – периоды плавного запус-
ка,
d – периоды полного открытия.
3.5 Пакетный способ управления с
режимом однократного плавного
пуска «разогрева».
Перед выдачей первой пачки
периодов выходная мощность плав-
но нарастает от 0 до 100% (режим
Phase Angle). Затем пачки периодов
выдаются без разгона, в начале
пачки тиристор открывается в мо-
мент перехода напряжения через
ноль и удерживается открытым в
течении числа периодов пропорцио-
нально заданной мощности.
Передаточная характеристика в режиме управления фазовым углом (линеаризация).
Регулятор ТРМ-1М имеет три режима преобразования входного воздействия (вкл. функция LAP рис. 6 и 7);
Без линеаризации - угол открытия прямо пропорционален входному воздействию (см. рис. 6)
Линеаризация по напряжению - напряжение на нагрузке пропорционально входному воздействию (см. рис. 7)
Линеаризация по мощности - мощность, выделяемая на нагрузке пропорциональна входному воздействию (при
условии неизменности сопротивления нагрузки, см. рис. 8).
Рис. 8
Рис. 7
Рис. 6
100%
75
50
25
20 40 60 80 100%
0% 1%
1%
Заданное
значение
Линеаризация выключена
θ – угол открытия тиристора
100 % соответствует 180 градусам
100%98%
98%
100%
75
50
25
20 40 60 80 100%
0% 1%
1%
Заданное
значение
Линеаризация напряжения
U
100%99%
99%
100%
75
50
25
20 40 60 80 100%
0% 1%
1%
Заданное
значение
U
2
100%99%
99%
Линеаризация U² (мощности при
постоянном сопротивлении нагрузки)
- 100% соответствует полному открытию тиристора
- Графики приведены для частоты 50Гц.
