Starline Победит AS97 [128/223] Подключение световых сигналов
![Starline Победит AS97 [128/223] Подключение световых сигналов](/views2/1835333/page128/bg80.png)
StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 128
•
•
•
1.
2.
8.4.4 Подключение световых сигналов
8.4.4.1 Управление по CAN-шине
8.4.4.2 Альтернативное подключение
8.4.4.3 Аналоговое подключение
8.4.4.1 Управление по CAN-шине
Если для автомобиля доступно управление световыми сигналами по CAN-шине (см.
функцию«Управление авариной сигнализацией» на can.starline.ru), то дополнительных подключений не
требуется.
8.4.4.2 Альтернативное подключение
Если для автомобиля доступно альтернативное подключение для управления световой аварийной
сигнализацией (см. функцию «Альт. управление светом» на can.starline.ru), то выполните следующие
действия.
Выберите свободный канал комплекса и назначьте на него функцию «Альтернативное
управление световой аварийной сигнализацией» в приложении StarLine Master.
Выполните подключение канала к штатной кнопке управления световой аварийной
сигнализацией.
8.4.4.3 Аналоговое подключение
Если для автомобиля отсутствует поддержка управления световой аварийной сигнализацией по CAN-
шине (см. can.starline.ru), то выполните аналоговое подключение в соответствии с общей схемой
подключения комплекса.

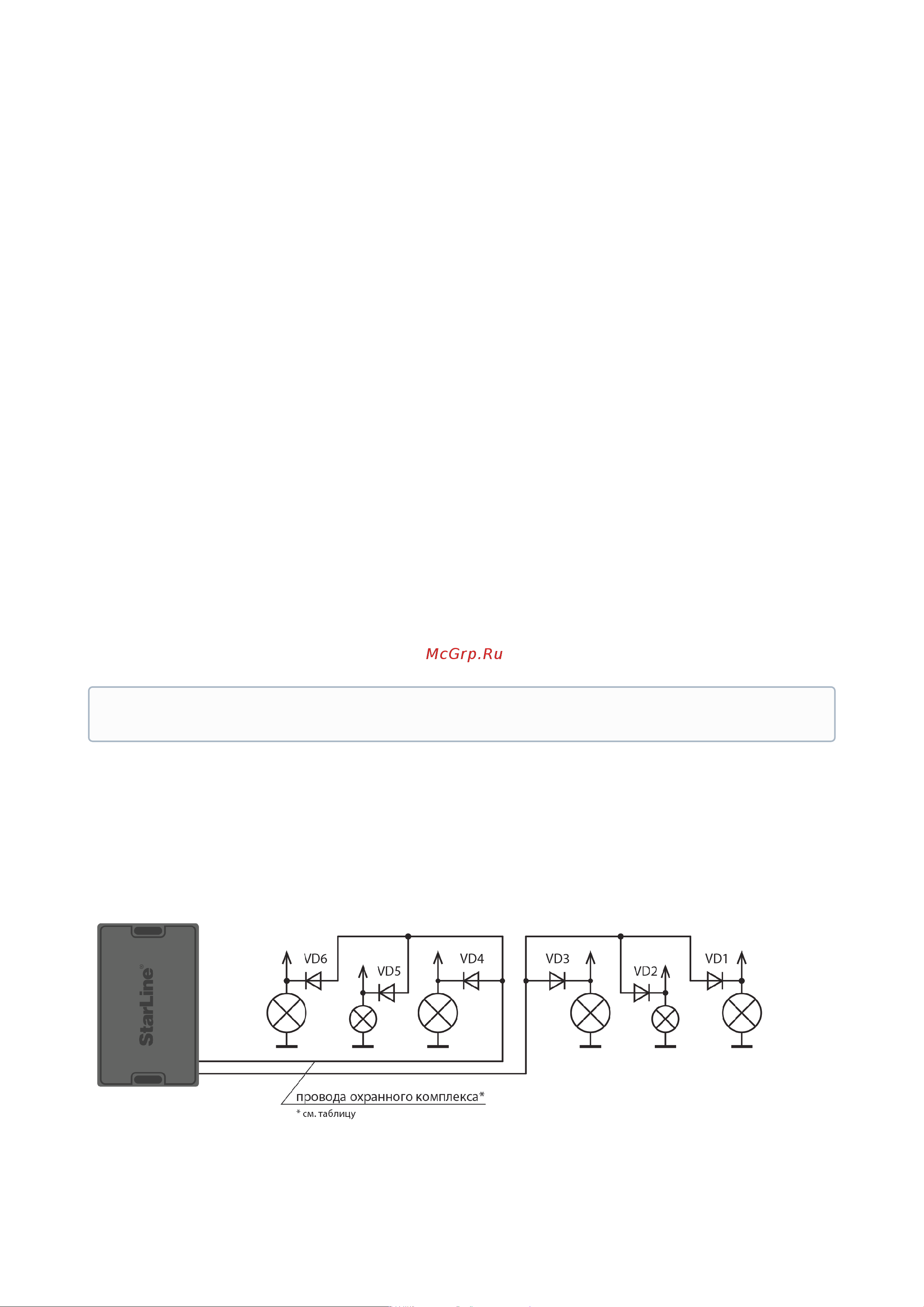

Для автомобилей с 4 или 6 проводами указателей поворотов используйте диодную развязку при
подключении как показано на схеме, представленной на рисунке 1. Диоды должны быть рассчитаны на
соответствующий ток, который определяется мощностью ламп указателей поворота (рекомендуется не
менее 3А).
По умолчанию функция назначена на зелено-черный и зелено-желтый провода разъема X2.
