StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 141

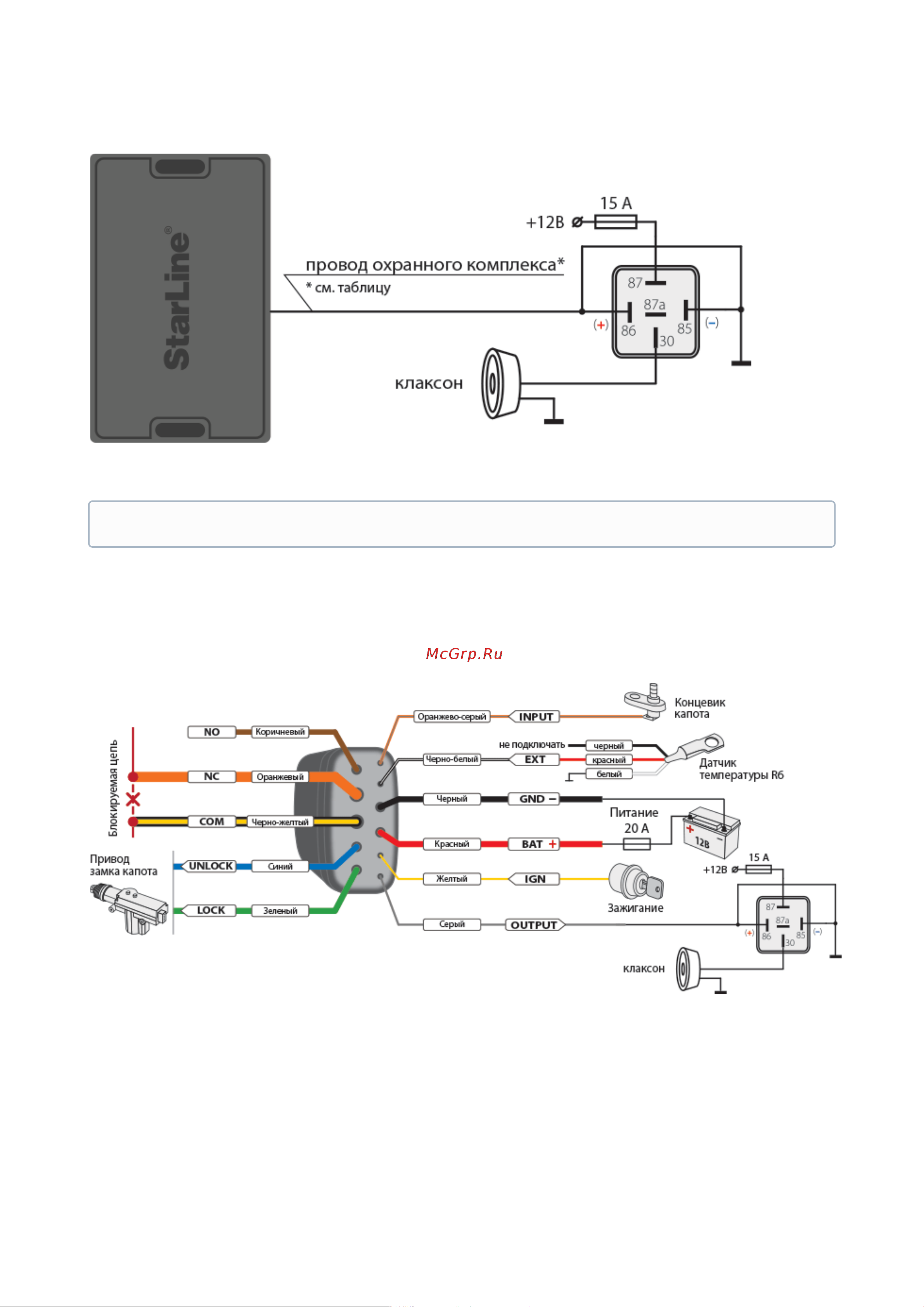

Рис. 2. Схема подключения клаксона
8.4.10.3 Подключение звуковых сигналов при управлении с помощью R6
В случае управления звуковыми сигналами с помощью подкапотного блока StarLine R6 выполните
подключение в соответствии со схемами, представленными на рисунках 3 и 4.
Рис. 3. Схема подключения сирены, управляемой подкапотным блоком StarLine R6
На некоторых автомобилях возможно управление клаксоном по CAN-шине (см. can.starline.ru).
