![Starline Победит AS97 [166/223] Регистрация многоканального микрореле starline r7](/img/pdf.png)
Starline Победит AS97 [166/223] Регистрация многоканального микрореле starline r7
![Starline Победит AS97 [166/223] Регистрация многоканального микрореле starline r7](/views2/1835333/page166/bga6.png)
StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 166
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.

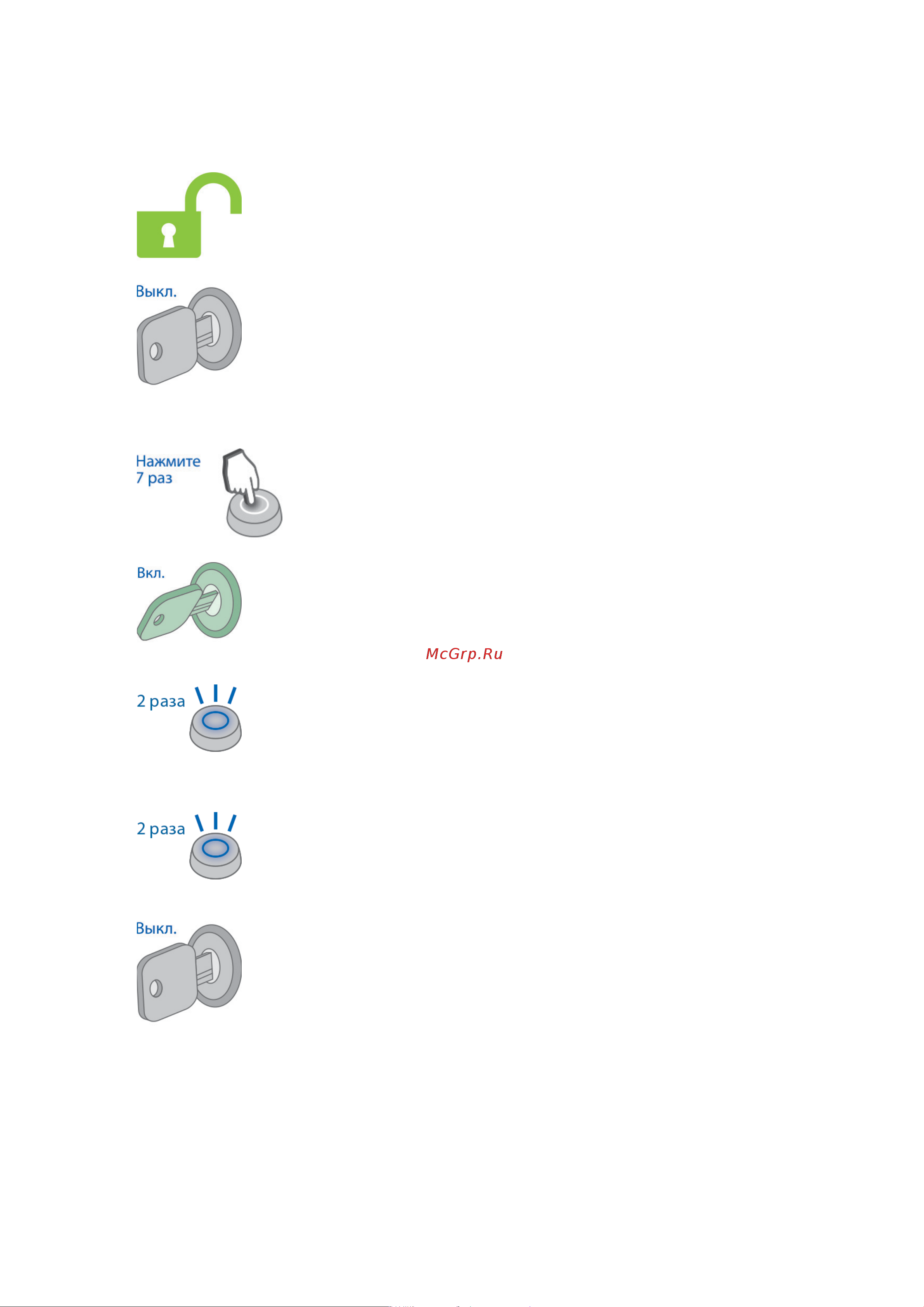

Переведите комплекс в режим «Снято с охраны».
Убедитесь, что зажигание выключено.
Отключите питание от микрореле.
Соедините между собой бело-черный и желто-красный провода микрореле.
Нажмите сервисную кнопку 7 раз.
Включите зажигание.Последуют 7 сигналов светодиода сервисной кнопки и 7 звуковых сигналов.
Вход в режим регистрации будет подтвержден 2 сигналами светодиода сервисной кнопки и 2
звуковыми сигналами.
Подайте питание на микрореле.
Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода сервисной
кнопке.
Разомкните бело-черный и желто-красный провода.
Выключите зажигание.
8.5.2.4 Регистрация многоканального микрореле StarLine R7
Регистрация кодового многоканального микрореле StarLine R7 осуществляется по кодовой шине
StarLine Bus.
