![Starline Победит AS97 [145/223] Подключение подкапотного блока starline r6](/img/pdf.png)
Starline Победит AS97 [145/223] Подключение подкапотного блока starline r6
![Starline Победит AS97 [145/223] Подключение подкапотного блока starline r6](/views2/1835333/page145/bg91.png)
StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 145
Рис. 3. Схема подключения кодового реле StarLine R4
Более подробно ознакомиться с работой и подключением StarLine R4 можно в соответствующей
инструкции.

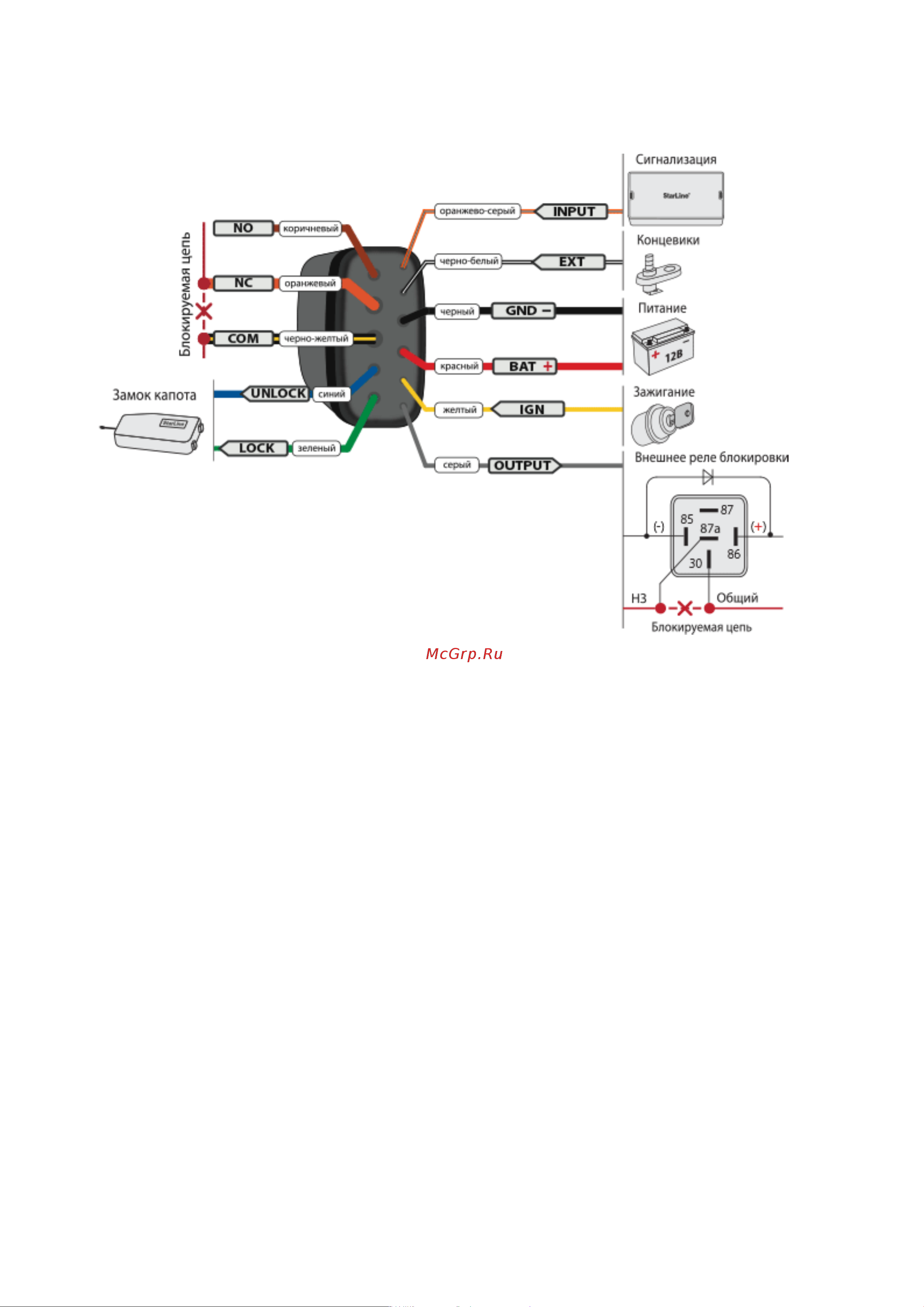

8.4.11.4 Подключение подкапотного блока StarLine R6
Беспроводной подкапотный блок StarLine R6 используется для дополнительного уровня защиты
автомобиля. Он обеспечивает дополнительную блокировку двигателя и управление замком капота.
Выполните подключение в соответствии со схемой представленной ниже на рисунке 4, после чего
запишите его в память охранного комплекса согласно инструкции.
