StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 146

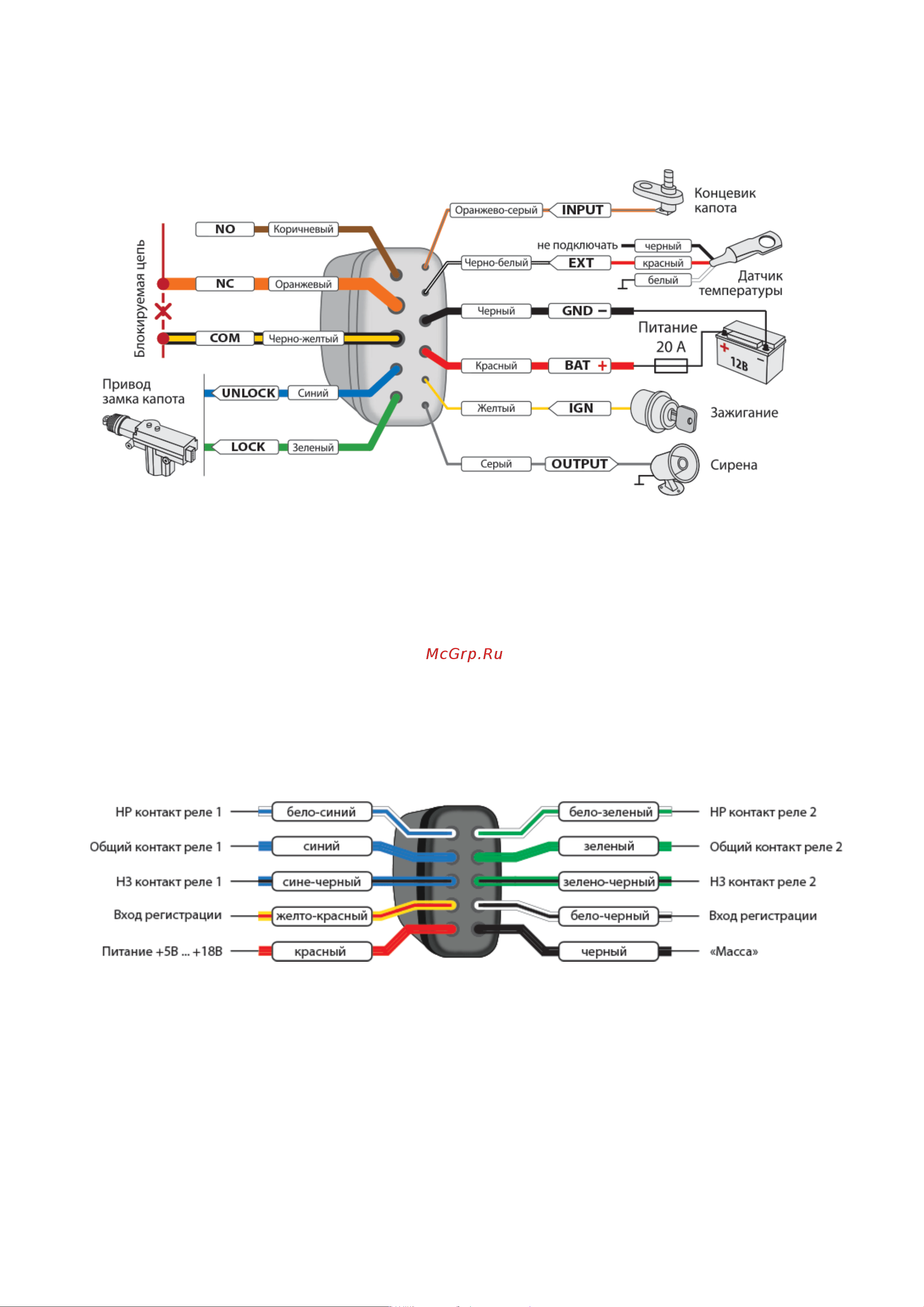

Рис. 4. Схема подключения подкапотного блока StarLine R6
Более подробно ознакомиться с работой и подключением StarLine R6 можно в соответствующей
инструкции.
8.4.11.5 Подключение цифрового микрореле StarLine R6 ECO
Цифровое микрореле StarLine R6 ECO используется для дополнительной блокировки двигателя.
Выполните подключение в соответствии со схемой представленной ниже на рисунке 5, после чего
запишите его в память охранного комплекса согласно инструкции.
Рис. 5. Схема подключения цифрового микрореле StarLine R6 ECO
Более подробно ознакомиться с работой и подключением StarLine R6 ECO можно в соответствующей
инструкции.
