StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 158
8.4.16 Подключение аналоговых кнопок
Если для автомобиля отсутствует чтение штатных кнопок по CAN-шине (см.can.starline.ru), то выберите
свободный аналоговый канал, назначьте на него функцию «Аналоговый вход блока кнопок руля» и
выполните аналоговое подключение, например, в соответствии со схемой, приведённой на рисунке
ниже.
Нажатие кнопки будет определяться по величине напряжения.

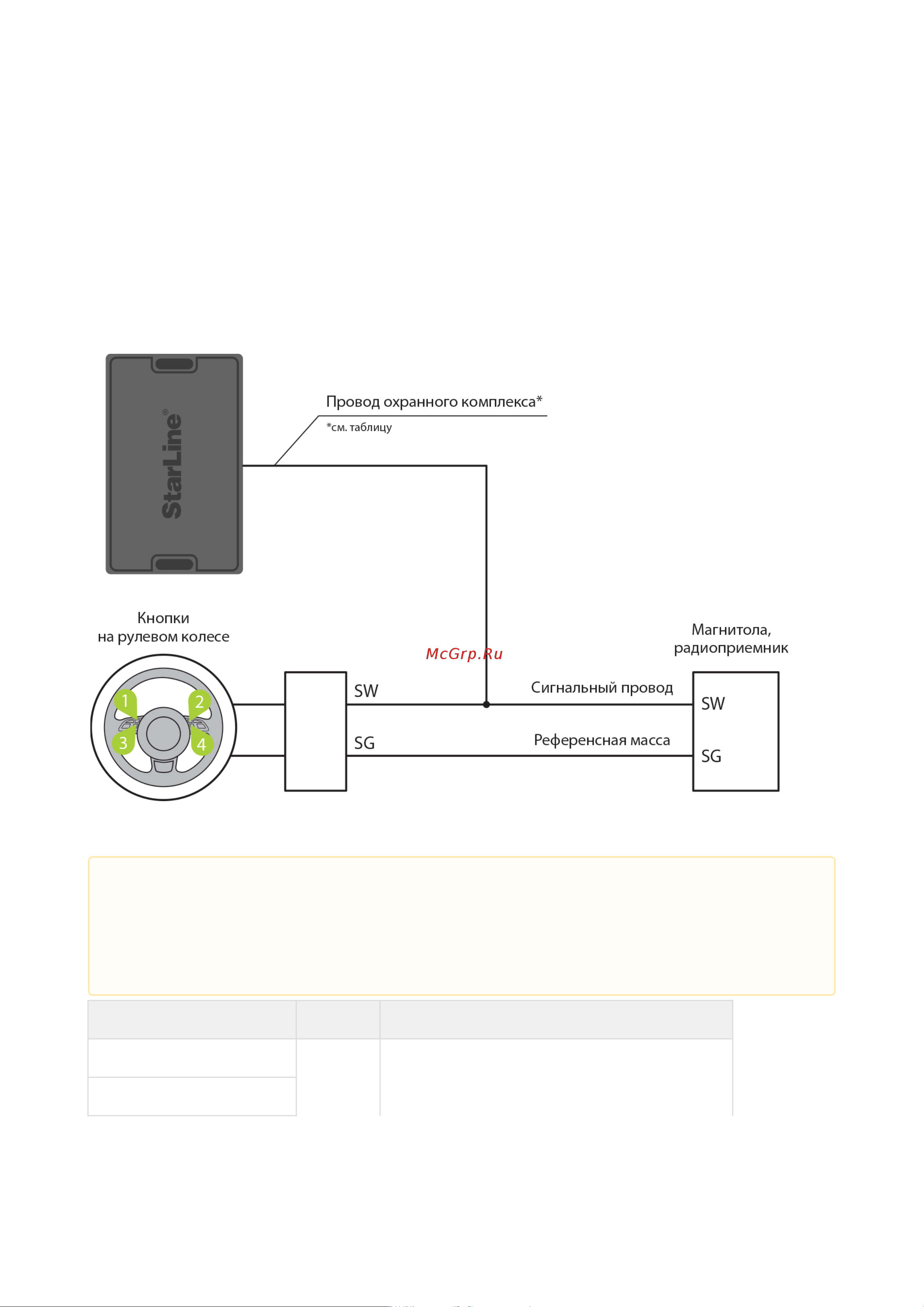

Рис. 1. Схема подключения аналоговых кнопок
Аналоговый канал Разъем Диапазон измеряемого напряжения кнопки
серо-черный X3 0–4 В
желто-черный
•
•
•
При подключении соблюдайте следующие меры предосторожности:
размыкание разъема«спирального контакта» рулевого колеса производите только при
отключенной АКБ;
все измерения проводите при замкнутом разъеме;
не проводите измерения в разъеме, отвечающим за систему«Air-Bag».
