StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 130
•
•
•
1.
2.
8.4.5 Подключение системы центрального запирания
8.4.5.1 Управление по CAN-шине
8.4.5.2 Альтернативное подключение
8.4.5.3 Аналоговое подключение
8.4.5.1 Управление по CAN-шине
Если для автомобиля доступно управление системой центрального запирания по CAN-шине (см.
функцию«Управление центральным замком» на can.starline.ru), то дополнительных подключений не
требуется.
8.4.5.2 Альтернативное подключение
Если для автомобиля доступно альтернативное подключение для управления системой центрального
запирания (см. функцию «Альт. управление ЦЗ» на can.starline.ru), то выполните следующие действия:
Выберите свободный канал комплекса и назначьте на него функцию «Альтернативное
управление ЦЗ» в приложении StarLine Master.
Выполните подключение канала к штатной однопроводной кнопке управления центральным
замком.

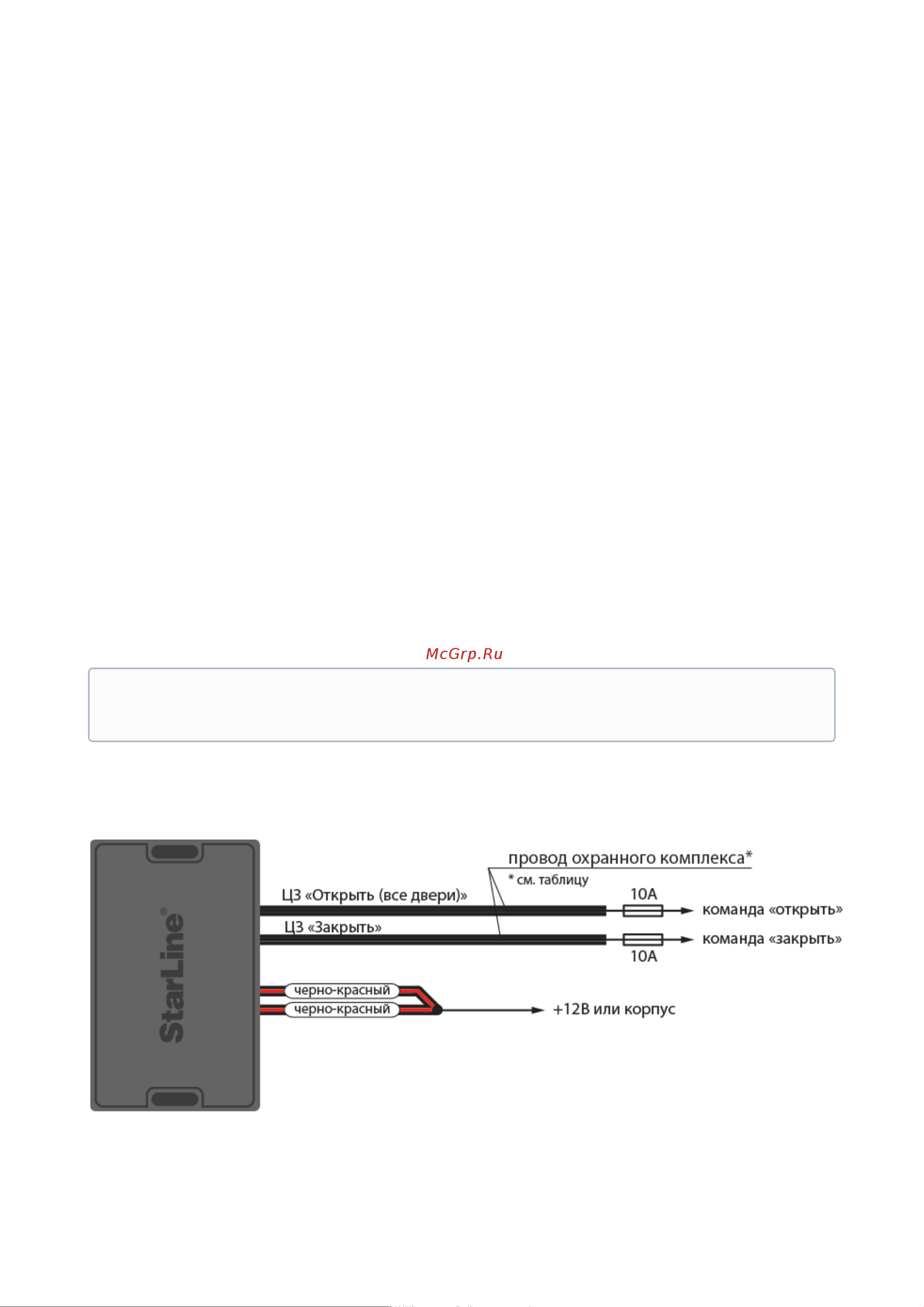

8.4.5.3 Аналоговое подключение
Если для автомобиля отсутствует поддержка управления системой центрального запирания по CAN-
шине (см. can.starline.ru), то выполните аналоговое подключение в соответствии со схемами,
представленными на рисунках ниже.
По умолчанию выходы ЦЗ«открыть» и «закрыть» назначены на синий и зелёный провода
разъёма X1.
