Starline A94 CAN+LIN GSM [87/163] Программирование параметров запуска двигателя
![Starline A94 CAN+LIN [87/163] Программирование параметров запуска двигателя](/views2/1837032/page87/bg57.png)
инструкция по установке
87

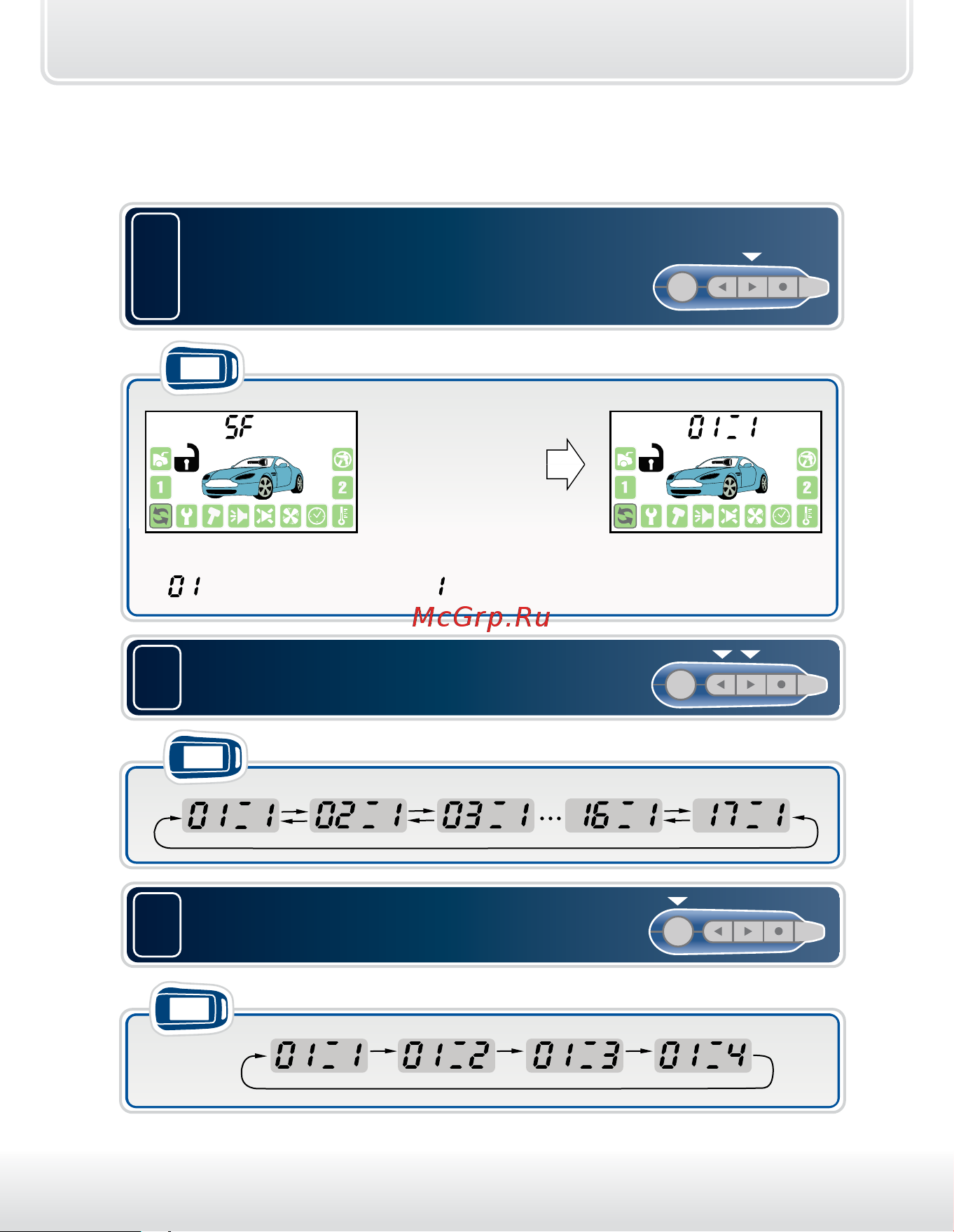

Программирование параметров
запуска двигателя
• появится индикация первой функции таблицы №2 (см. стр. 89):
– номер функции, – текущее состояние функции.
1
Войдите в главное меню программирования
функций (см. стр. 68), выберите пункт SF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал,
брелок
2
Короткими нажатиями кнопки 2 или 3
выберите необходимую функцию.
брелок
3
Коротко нажимая кнопку 1 выберите
необходимое состояние функции.
брелок
