StarLine A94
18
Подключение к CAN шине автомобиля
Автосигнализация StarLine A94 может быть подключена
одновременно к двум шинам CAN. Это позволяет принимать сигналы
состояния и реализовать функции управления, существующие в
разных шинах CAN автомобиля. Перед подключением обязательно
ознакомьтесь:
1) с особенностями подключения к CAN шине Вашего автомобиля.
Подключение к шине CAN осуществляется с помощью разъема Х5
(назначение выводов см. на стр. 15, 66). В зависимости от модели
автомобиля подключение может осуществляться к одной или к двум
шинам CAN одновременно. Информацию о подключении и
функциональных возможностях
CAN интерфейса для Вашего
автомобиля Вы можете найти
на странице
can.starline.ru
2) с разделом «Программирование CAN и LIN интерфейсов»
(см. стр. 115).

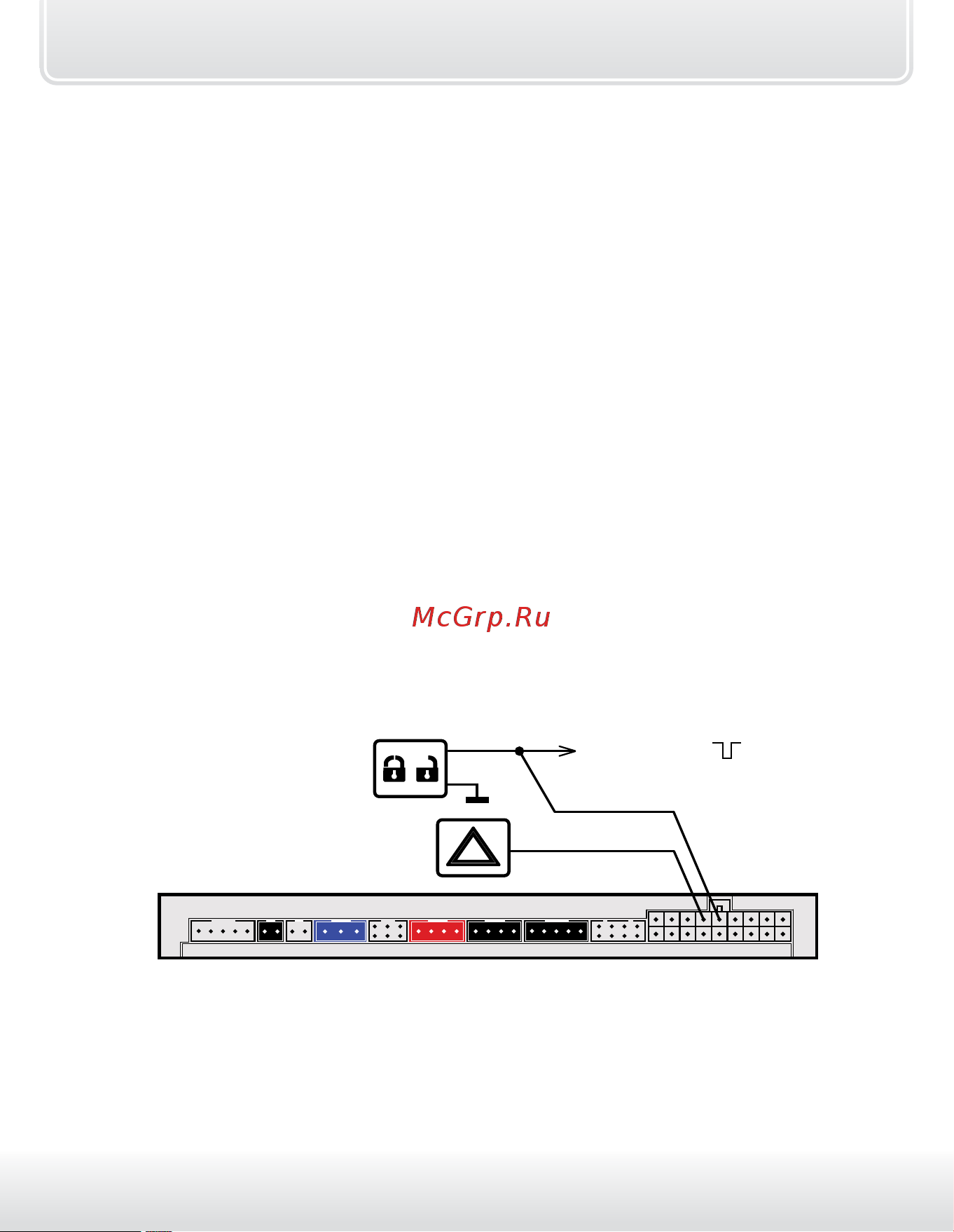

Подключение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать управление
ЦЗ или световыми сигналами. В этом случае можно задействовать
выходы альтернативного управления (зеленый и синий провода
разъема Х1).
Х1
к блоку ВСМ
зеленый
штатная однопроводная
кнопка управления ЦЗ
синий
штатная кнопка управления
аварийной сигнализацией
Выходы альтернативного управления активируются автоматически
(после записи в память автосигнализации номера, соответствующего
Вашему автомобилю). Активный управляющий уровень - отрицательный.
Предельно допустимый ток нагрузки на выходе - 200 мА. Информацию о
возможности альтернативного управления и способах подключения Вы
можете найти на
странице
can.starline.ru
.
