StarLine A94
14
Подключение автосигнализации

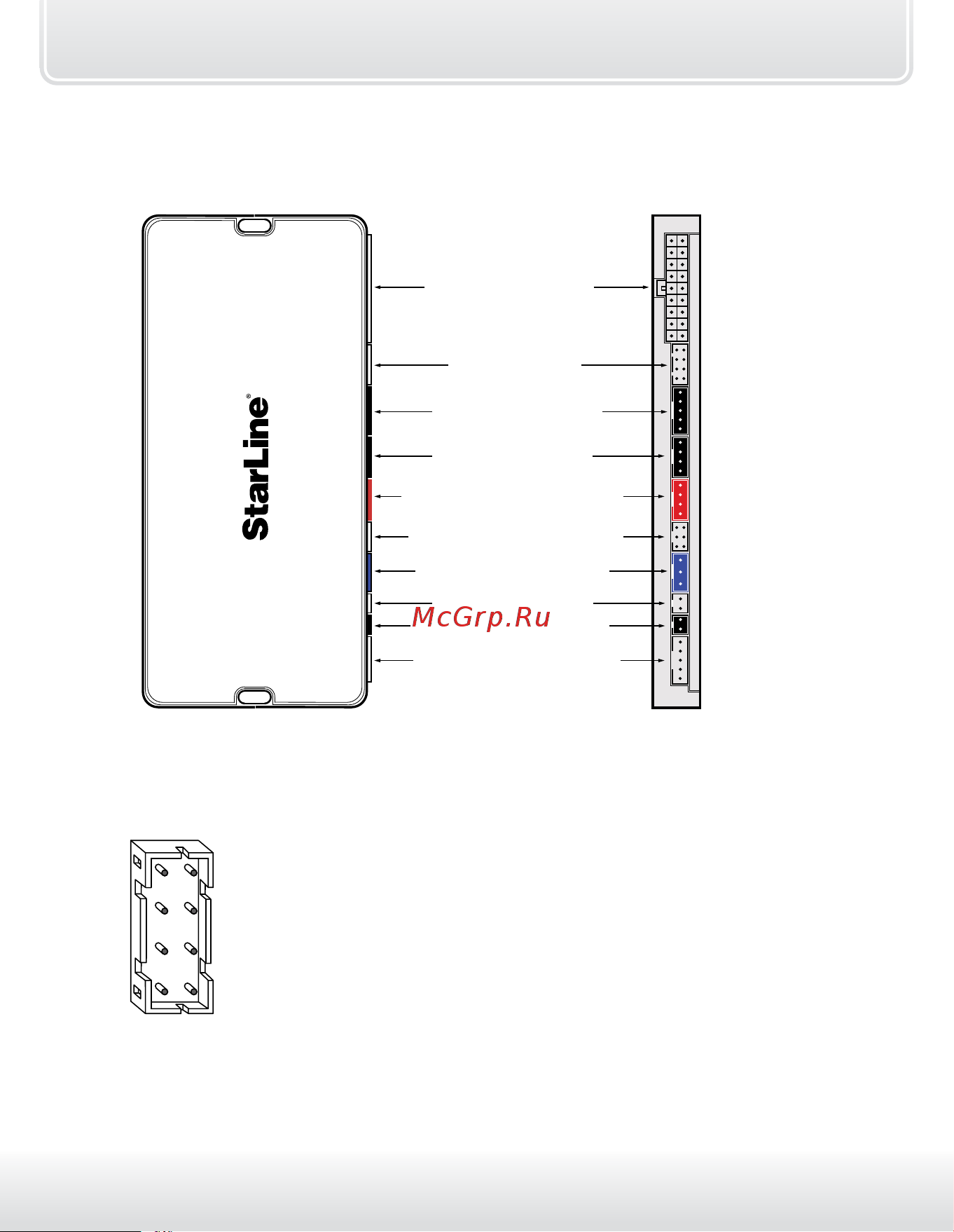

Назначение разъемов и их контактов
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
основной разъем
разъем входов
приемопередатчик
дополнит. датчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
силовой модуль запуска
+ датчик температуры
разъем CAN интерфейса
антенна GPS+ГЛОНАСС *
Х10
Х9
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х9
Назначение контактов разъема Х2
1) вход зажигания (+) .................
................................
. (желтый)
2) вход стояночного тормоза (–)...................(сине-красный)
3) вход педали тормоза (+)...........(оранжево-фиолетовый)
4) вход багажника (–)..................................(оранжево-белый)
5) вход дверей (+/–)..
......................................
.....(сине-черный)
6) вход событий (–).......................................(оранжево-синий)
7) вход контроля работы двигателя ............ (серо-черный)
8) вход капота (–).........................................(оранжево-серый)
Х2
2
4
3
5
6
7
8
1
контакт: цвет провода:
*
Функции определения GPS+ГЛОНАСС координат и управления через телефон
могут быть реализованы при установке в блок автосигнализации GSM модуля.
Данный модуль и антенна GPS+ГЛОНАСС в комплект StarLine A94 не входят.
