инструкция по установке
19
Внимание!
Охранная система StarLine А94 может быть подключена и БЕЗ
использования интерфейса шины СAN. В этом случае необходимо
войти в программирование CAN интерфейса (см. стр. 115) и отключить
получение всех сигналов состояния и все функции управления.
Подключение к системе центрального запирания
Если в Вашем автомобиле управление центральным замком возможно
через CAN интерфейс, то каких-либо дополнительных подключений
не потребуется. Если управление ЦЗ невозможно ни через CAN
интерфейс, ни альтернативным способом, то следует использовать
классические схемы, приведенные далее. Управляющие функции 2 и 3
CAN интерфейса при этом следует выключить (см. стр. 122).
Классическое подключение к системе центрального
запирания
Для классического управления центральным замком необходимо
использовать дополнительные каналы 3 (закрыть) и 4 (открыть),
контакты 8 и 18 разъема Х1. При этом функции 12 и 19 таб. №1 следует
запрограммировать на вариант 3. Доп. каналы представляют собой
выходы типа открытый коллектор. Предельно допустимый ток нагрузки
каждого выхода - 200 мА. Длительность управляющих импульсов
программируется функцией 1 таб №1 (см. стр. 71).

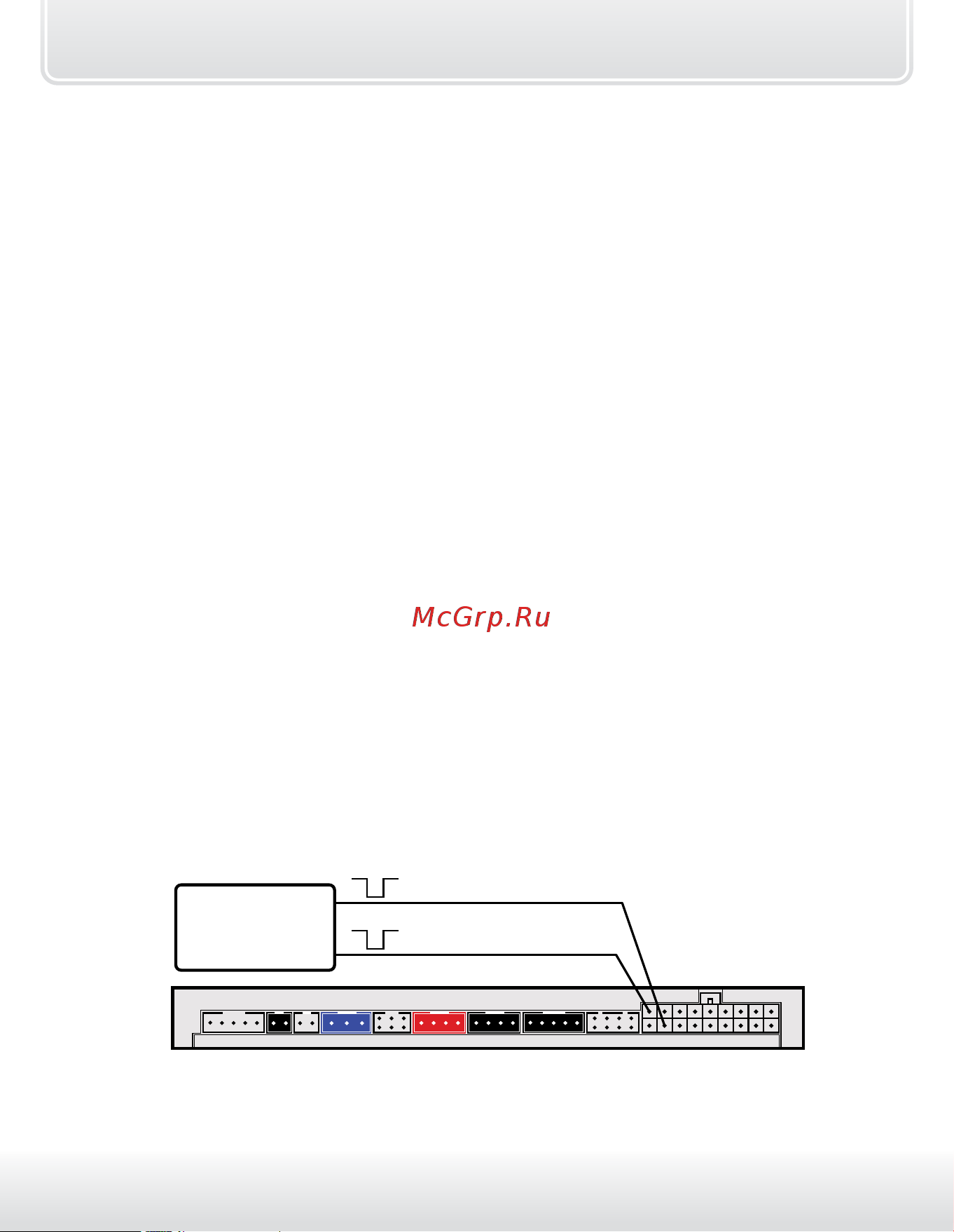

Cлаботочное управление центральным замком
Х1
модуль ЦЗ
(или блок ВСМ)
черно-белый провод
(команда ”открыть”)
желто-синий провод
(команда ”закрыть”)
