инструкция по установке
41

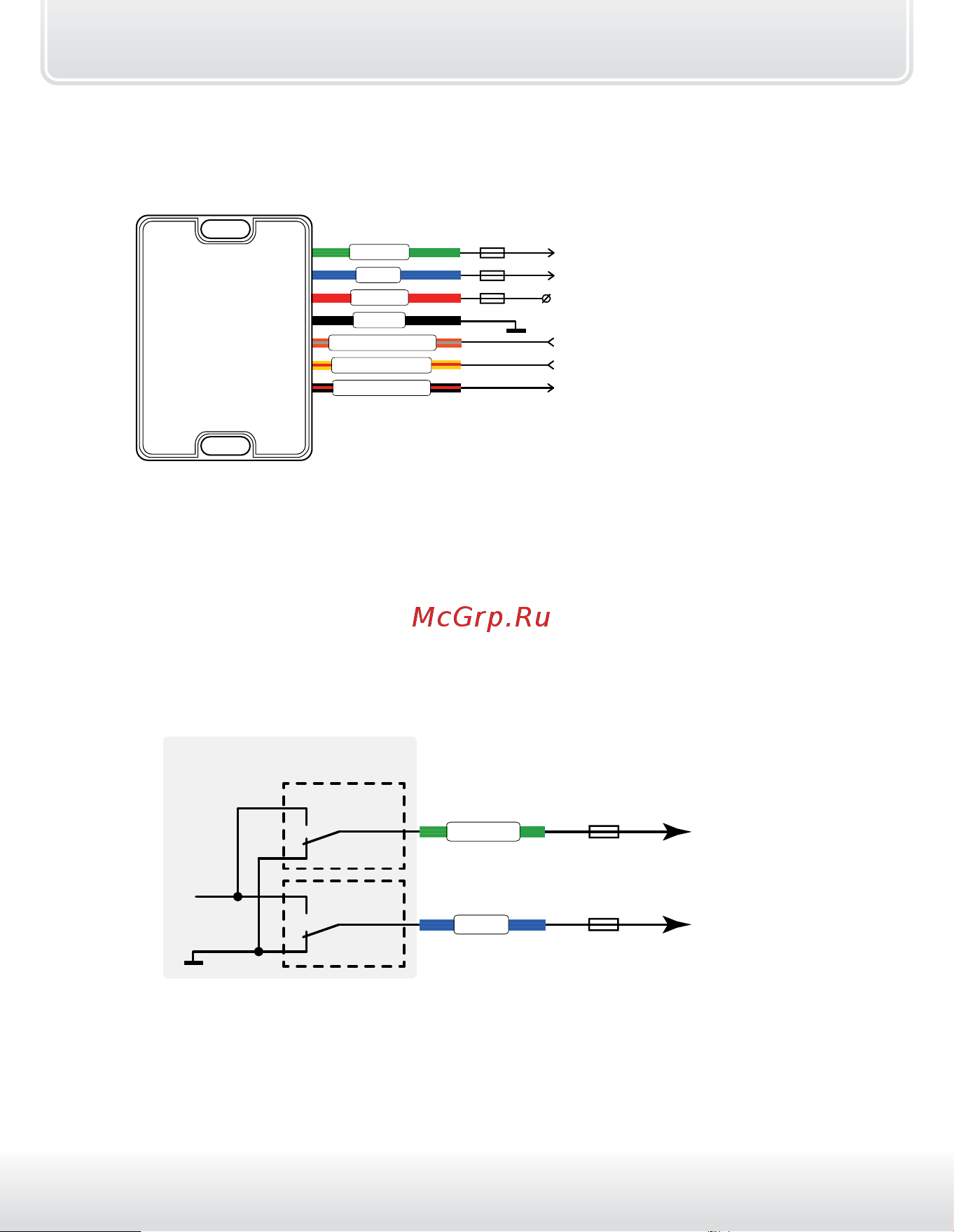

Подключение кодового реле StarLine R3
Описание выводов кодового реле StarLine R3
10А
10А
К замку капота
К концевику капота
15А
Питание: + 12 В
К доп. каналу автосигнализации StarLine
К дополнительному реле блокировки
(нормально замкнутый тип блокировки)
синий
зеленый
красный
черный
желто-красный
черно-красный
оранжево-серый
StarLine
Зеленый провод, синий провод – силовые релейные выходы
управления электроприводом замка капота. В нормальном состоянии на
этих выходах присутствует «масса» (схему контактов встроенных реле см.
ниже). Для запирании замка капота – на зеленом проводе появляется +12
В на 0,8 сек.
Для отпирании замка капота – на синем проводе появляется +12 В
на 0,8 сек.
Схема контактов встроенных реле:
10А
К замку капота
Кодовое реле StarLine R3
Реле
запирания
Реле
отпирания
+ 12 В
масса
10А
синий
зеленый
Красный провод – плюс питания (+12 В).
Черный провод – масса (корпус).
