Citizen CL-S521 [12/57] Направляющая пластина для бумаги
![Citizen CL-S521 [12/57] Направляющая пластина для бумаги](/views2/1843505/page12/bgc.png)

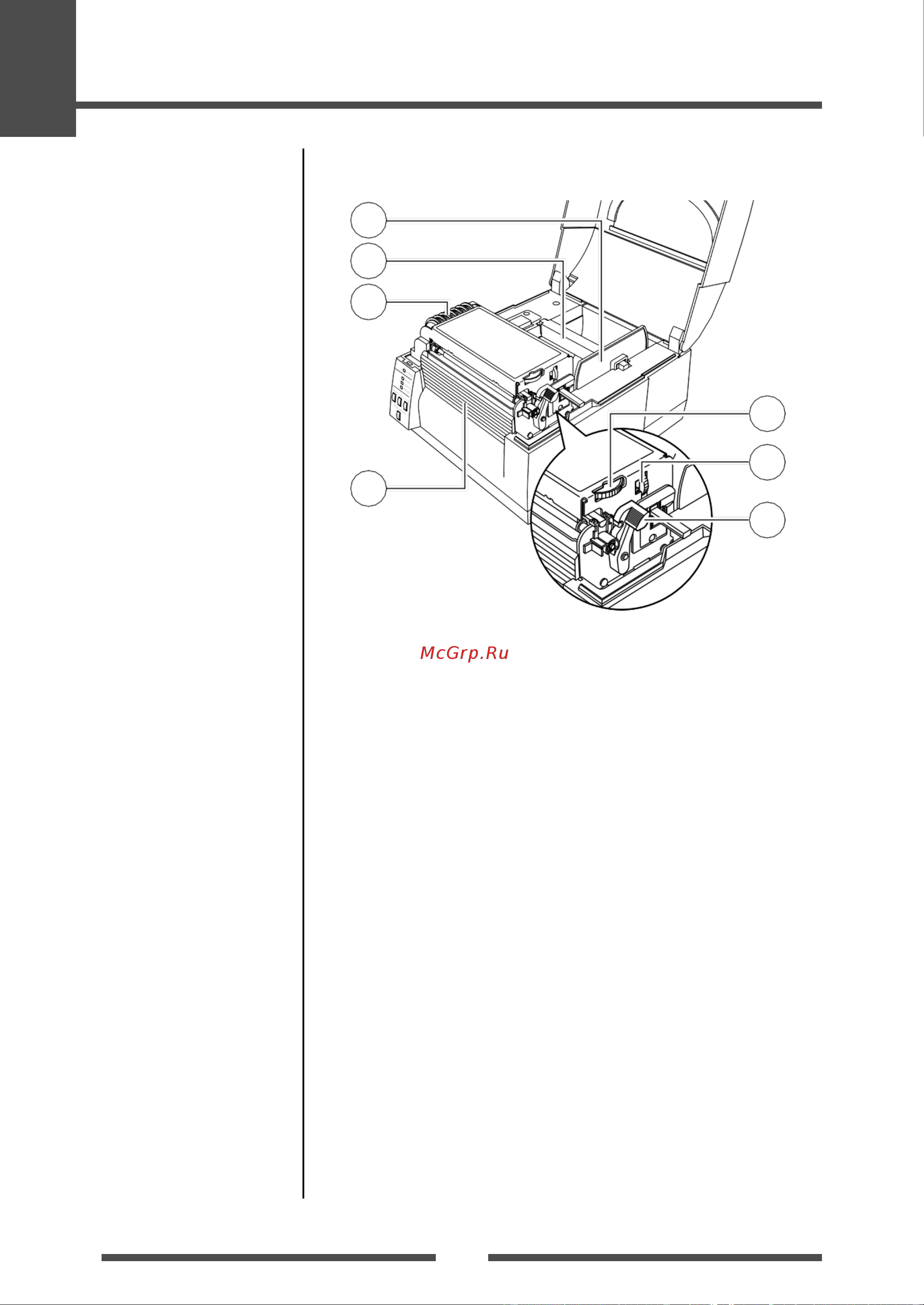

12
5
Рейка для поддержки бумаги
Бумага, установленная в принтере, поддерживается рейкой.
6
Направляющая пластина для бумаги
Эта направляющая передвигается горизонтально для
фиксации бумаги по ширине. Направляющая скользит по
поддерживающей рейке.
7
Крышка двигателя с вентиляционными отверстиями
Через нее отводится тепло, выделяемое двигателем
подачи бумаги. Не блокируйте отверстия бумагой.
8
Фронтальная крышка
Снимается для установки дополнительных устройств, таких как
отделитель и нож.
Регулировка ширины
бумаги
(стр.43)
Регулировка толщины
бумаги
(стр.42)
9
Переключатель для настройки ширины бумаги
Устанавливается в соответствии с шириной бумаги.
10. Переключатель для настройки толщины бумаги
Устанавливается в соответствии с толщиной бумаги.
11. Большой рычаг для доступа к печатной головке
Головка поднимается для установки бумаги нажатием на
этот рычаг. Блокирует головку во время печати.
1
Setup
Функции комплектующих
6
5
7
9
10
8
11
Установка
