Протокол XON/XOFF

Требования к коду выхода X-ON

•

Коммуникация возможна при включенном питании.

•

Если в приемном буфере доступно 128 байтов, выводится код

XOFF, так как в приемном буфере должно быть доступно не

менее 1024 байт свободной памяти.

Требования к коду выхода X-OFF

•

Когда приемный буфер имеет менее 128 байт свободной памяти.

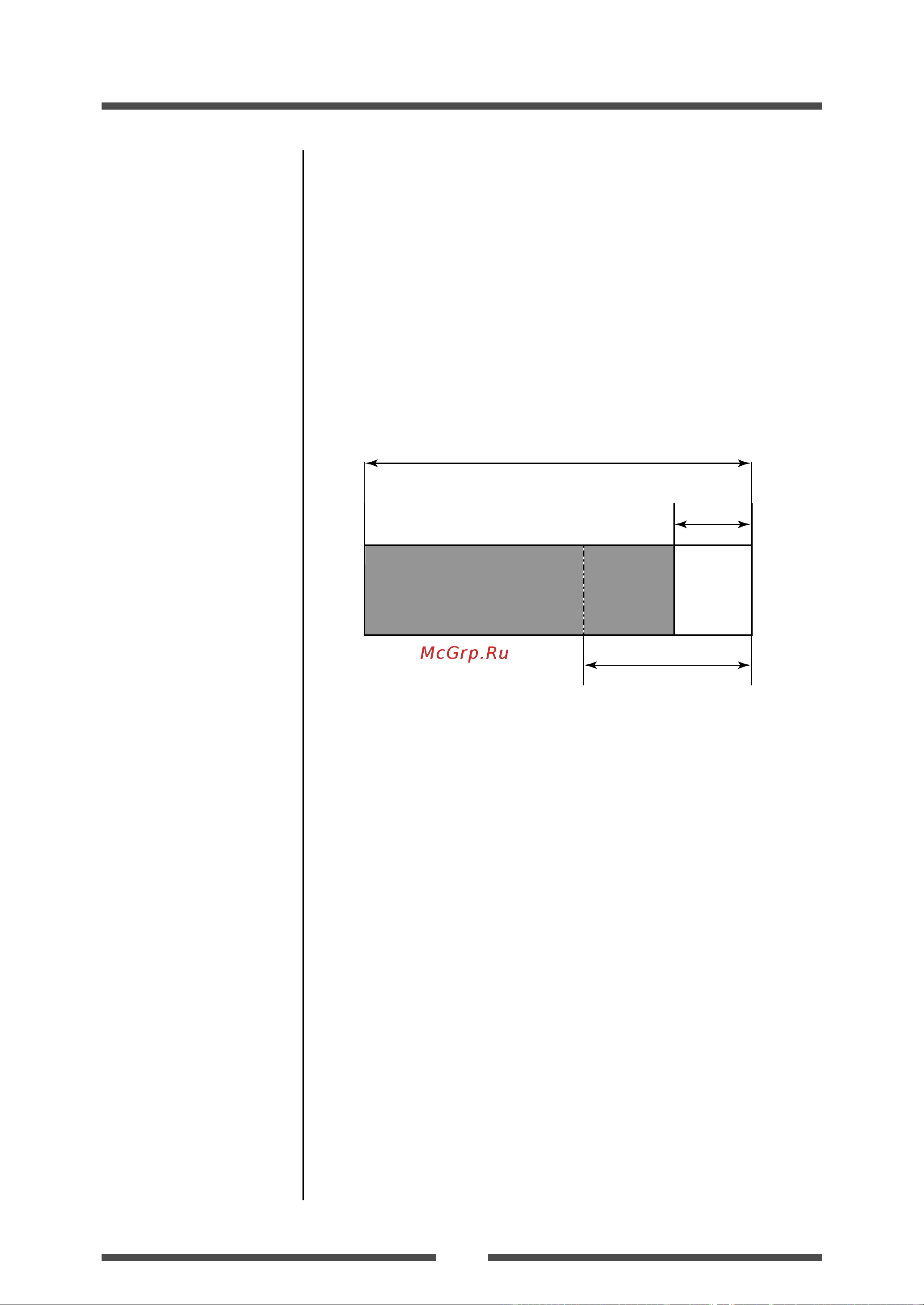

Приемный буфер 16 Кб

XOFF

128 байт

1024 байт

XON

Протокол DTR

Условия, при которых сигнал DTR соответствует “Ready (High)”

Удовлетворяет следующим условиям.

•

Приемный буфер имеет объем свободной памяти 128 байт и более.

Когда приемный буфер имеет менее 128 байт свободной памяти и

уровень сигнала DTR меняется на BUSY (Low), состояние BUSY

остается до тех пор, пока объем свободной памяти приемного

буфера не достигнет

1024 байт и более.

Условия, при которых сигнал DTR соответствует “Busy (Low)”

•

Когда приемный буфер имеет свободную память менее 128 байт.
