20

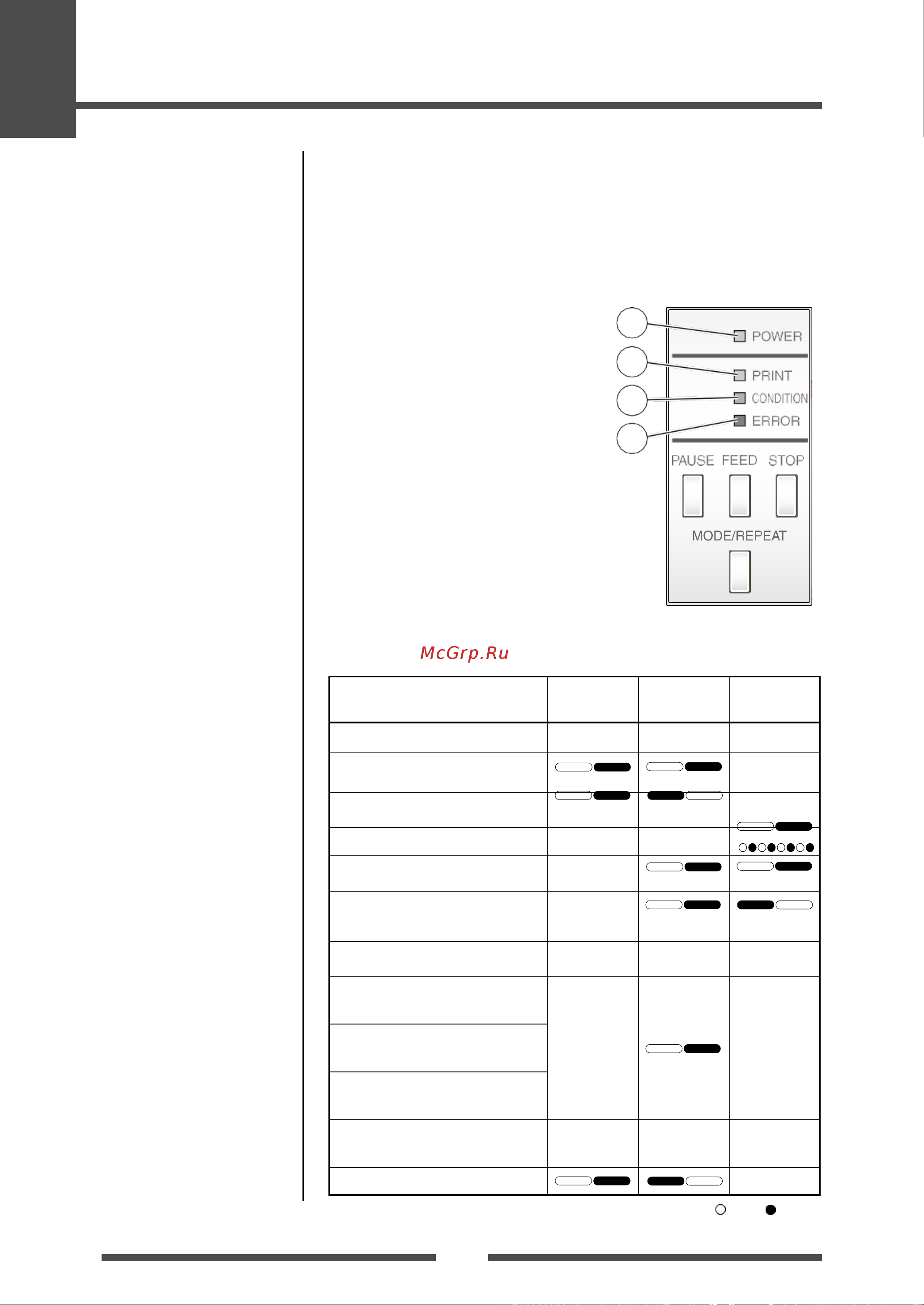

Функции светодиодов
В нормальном режиме работы, в случае возникновения каких-
либо проблем, раздаётся звуковой сигнал, и загораются или
мигают все светодиоды, указывая тип ошибки.
1
POWER (ПИТАНИЕ)
Горит, когда питание принтера
включено (зеленый)
2
PRINT (ПЕЧАТЬ)
Горит, когда принтер может
печатать (зеленый)
3
CONDITION (СОСТОЯНИЕ)
Горит в процессе настройки
(оранжевый).
4
ERROR (ОШИБКА)
Горит или мигает, когда в процессе
работы принтера происходит сбой
из-за ошибки (красный)
Таблица сигналов тревоги или ошибки
Состояние
PRINT
CONDITION
ERROR
Нажата кнопка STOP
OFF
OFF
OFF
Аномальная температура
печатающей головки
ON OFF
ON OFF
OFF
Аномальная температура двигателя
ON OFF
OFF ON
OFF
Печатающая головка открыта
OFF
OFF
Конец бумаги
OFF
OFF
ON OFF
Бумаги нет
(положение бумаги не определяется)
OFF
ON OFF
ON OFF
Аномальное сопротивление головки
OFF
ON OFF
OFF ON
Ошибка связи (переполнение
буфера приема)
OFF
ON OFF
OFF
Ошибка связи (чётность,
кадрирование)
Ошибка связи (переполнение буфера
передачи)
Аномальное состояние ножа
(застревание и т.д.)
OFF
OFF
ON
Аномальная температура ножа
ON OFF
OFF ON
OFF
Широкие значки ON / OFF указывают на медленное мигание светодиодов.
Маленькие значки ON / OFF указывают на быстрое мигание светодиодов.
2
Выполнение операций
Нормальный режим работы
1
2
3
4
