21
Выполнение операций
Загрузка бумаги

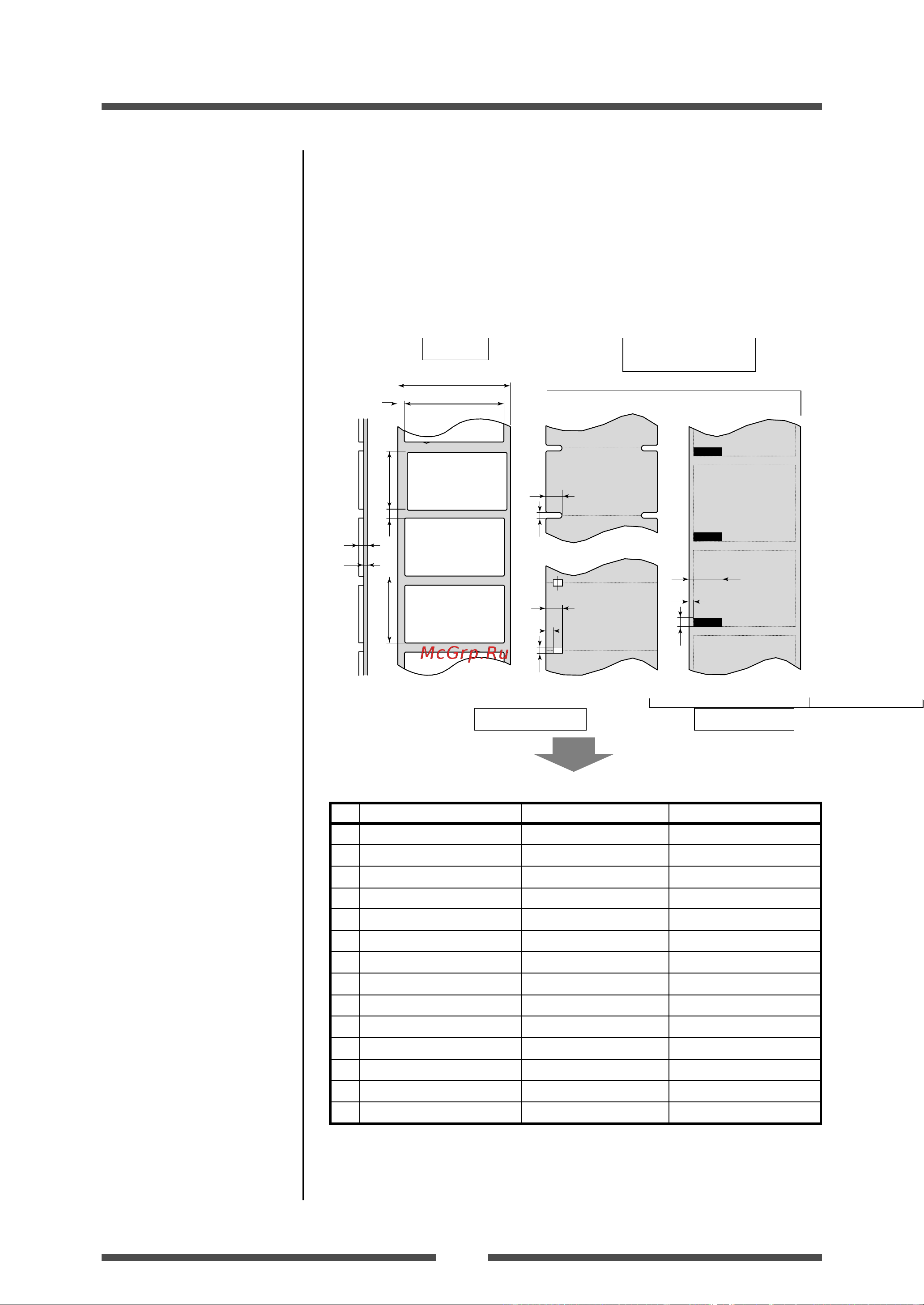

Размеры бумаги
Положение этикетки и метки бумаги определяется датчиками
прозрачности или датчиком отражения.
Датчик прозрачности: Определяет зазоры между этикеткой и
зарубками бумаги.
Датчик отражения: Определяет черную метку
B
C
A
Этикетка
Этикетка
Этикетка
Направление бумаги
Мин. Размер, мм (дюймы)
Макс. Размер, мм (дюймы)
A
Ширина этикетки
19.50 (0.77)
118.00 (4.65)
B
Ширина подложки
19.50 (0.77)
118.00 (4.65)
C
Положение левого края этикетки
0 (0)
2.54 (0.10)
D
Длина зазора между этикетками
2.54 (0.10)
812.8 (32.00)
E
Длина этикетки
6.35 (0.25)
812.8 (32.00)
F
Шаг этикетки
6.35 (0.25)
812.8 (32.00)
G
Толщина подложки
0.06 (0.0025)
0.125 (0.0049)
H
Общая толщина бумаги
0.06 (0.0025)
0.25 (0.01)
I
Положение правого края зарубки
3.60 (0.14)
60.80 (2.39)
J
Положение левого края зарубки
0 (0)
57.20 (2.25)
K
Длина зарубки
2.54 (0.10)
17.80 (0.70)
L
Правый край черной метки
15.00 (0.59)
66.50 (2.62)
M
Левый край черной метки
0 (0)
51.5 (2.02)
N
Ширина черной метки
3.18 (0.125)
17.80 (0.70)
Таблица меню
настройки
(стр.32)
*
Используйте датчик прозрачности для этикеток с зазорами и с черной меткой.
*
Используйте сенсор прозрачности для фальцованной бумаги.
*
Если шаг этикетки 1 дюйм или меньше, включите функцию Small Media Adjustment
(положение ON) и
выберите в меню Small Media Length (Короткая бумага).
Отражения
Датчик прозрачности
Этикетка
Непрерывная бумага
Обнаружение зарубки
Обнаружение черной метки
I
L
M
Область печати
I
J
H
G
F
D
E
K
K
N
