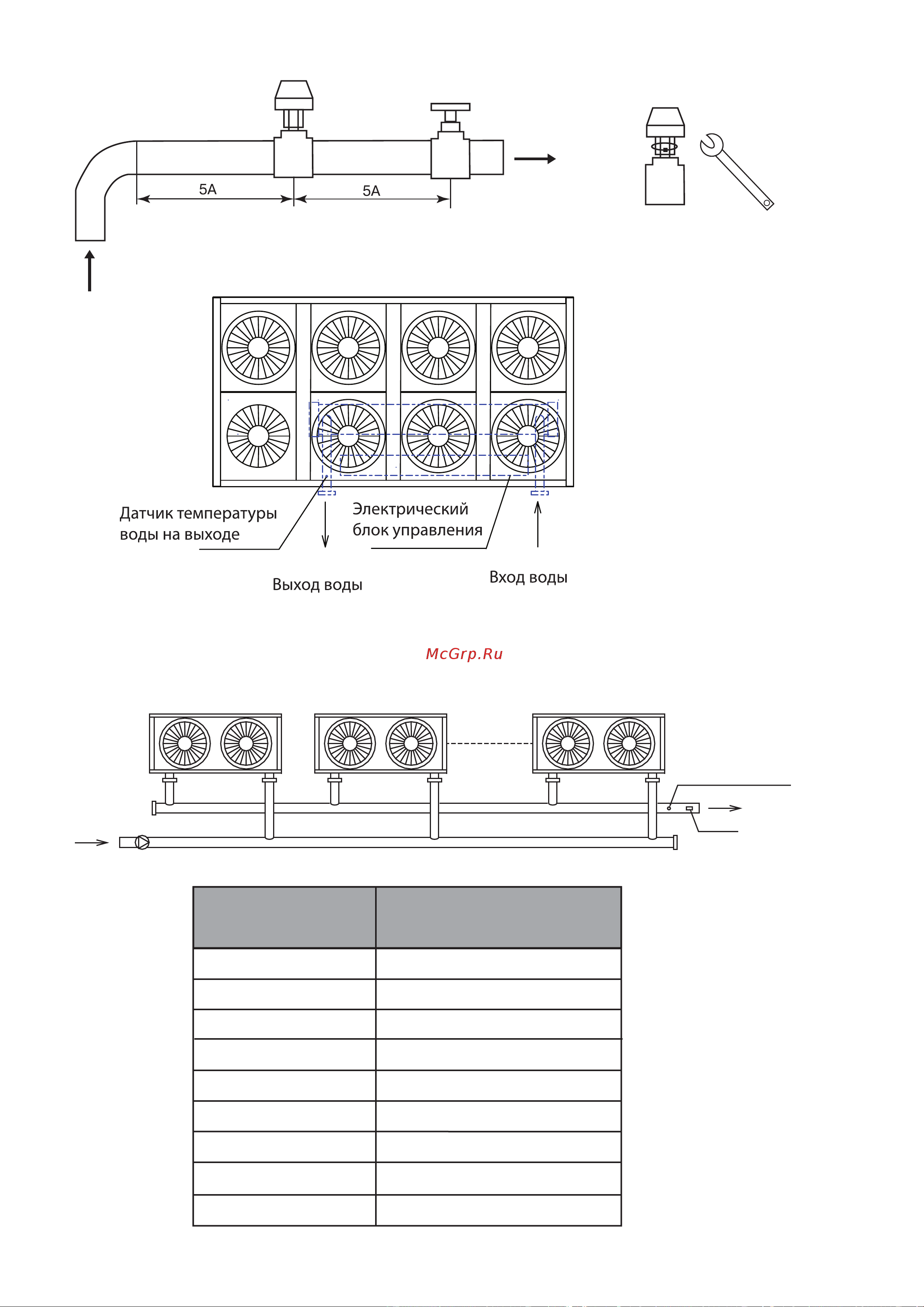

А - диаметр трубопровода
место установки
главного датчика
температуры
(от чиллера №1)
25≤Q≤50
50＜Q≤80
80＜Q≤130
135＜Q≤210
210＜Q≤325
325＜Q≤510
510＜Q≤740
740＜Q≤1300
1300＜Q≤2080
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
DN250
Диаметр общего трубопровода
(внутренний), мм
Ходопроизводительность
кВт
Схема монтажа реле протока
Схема монтажа ожного модуля
Схема монтажа нескольких модулей
насос
реле протока
чиллер №1 n
адрес = n-1
чиллер №1 n-1
адрес = n-2
чиллер №1
адрес = 0
9
