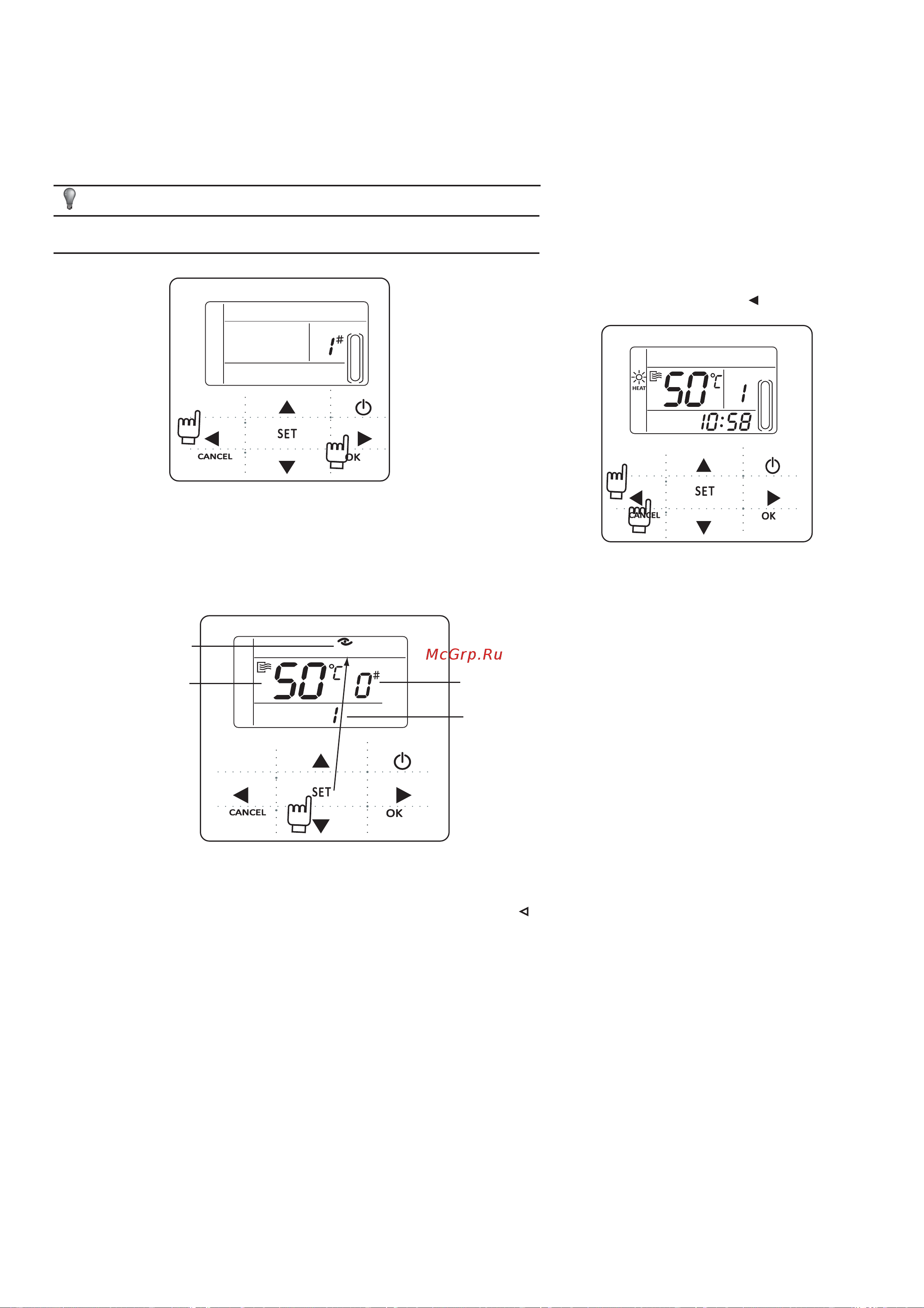

Установка адреса пульта
Примечание
Адрес пульта устанавливается кнокпой Auxiliary. Диапазон адресов 0 - 15, Т.е. возможна работа 16 пультов.
Нажать кнопку Auxiliary и кнопку на 3 сек., кнопками или
выбрать значение.
Нажать ОК или подождать 7 секунд для записи адреса. Для отмены (до нажатия ОК) нажать Cancel.
При использовании одиночного пульта ему необходимо привоить адрес "0".
нажать вместе
нажать вместе
Сброс ошибок (только после устанения ошибки)
Нажать кнопку Auxiliary и кнопку на 3 сек.
RUN
CHECK
AUXILIARY
Проверка
иконка Check
проверяемый параметр
адрес чиллера
номер проверяемого параметра
Для проверки параметров чиллера нажать на 3 сек кнопку Set,
на дисплее будет отображено следующее:
нажать три раза
▲
▼
▲
Для переключения меджу чиллерами (адресами) использовать кнопки
или (адреса 0 - 15).
Для переключения между запрашиваемыми параметрами использовать кнопки или .
1. Тводы выходящей Tou
2. Тводы входящей Tin
3. Тнаружная Т4
4. Тконденсации T3A
5. Тконденсации T3B
6. Ток компрессора IA
7. Ток компрессора IB
8. Тзащиты от замерзания Т6
9. Угол открытия EXV, Fa
10. Угол открытия EXV, Fb
11. Последняя записанная ошибка или защита
12. Вторая последняя записанная ошибка или защита
13. Третья последняя записанная ошибка или защита
