Примечание
Примечание
Нажмите SET для входа в режим установки работы, для выбора нажать
кнопку или для подтверждения нажать ОК или подождать 7 секунд.
Для отмены нажать Cancel (во время установок).
Данная установка делается в режиме Off
нажать три раза
нажать четыре раза

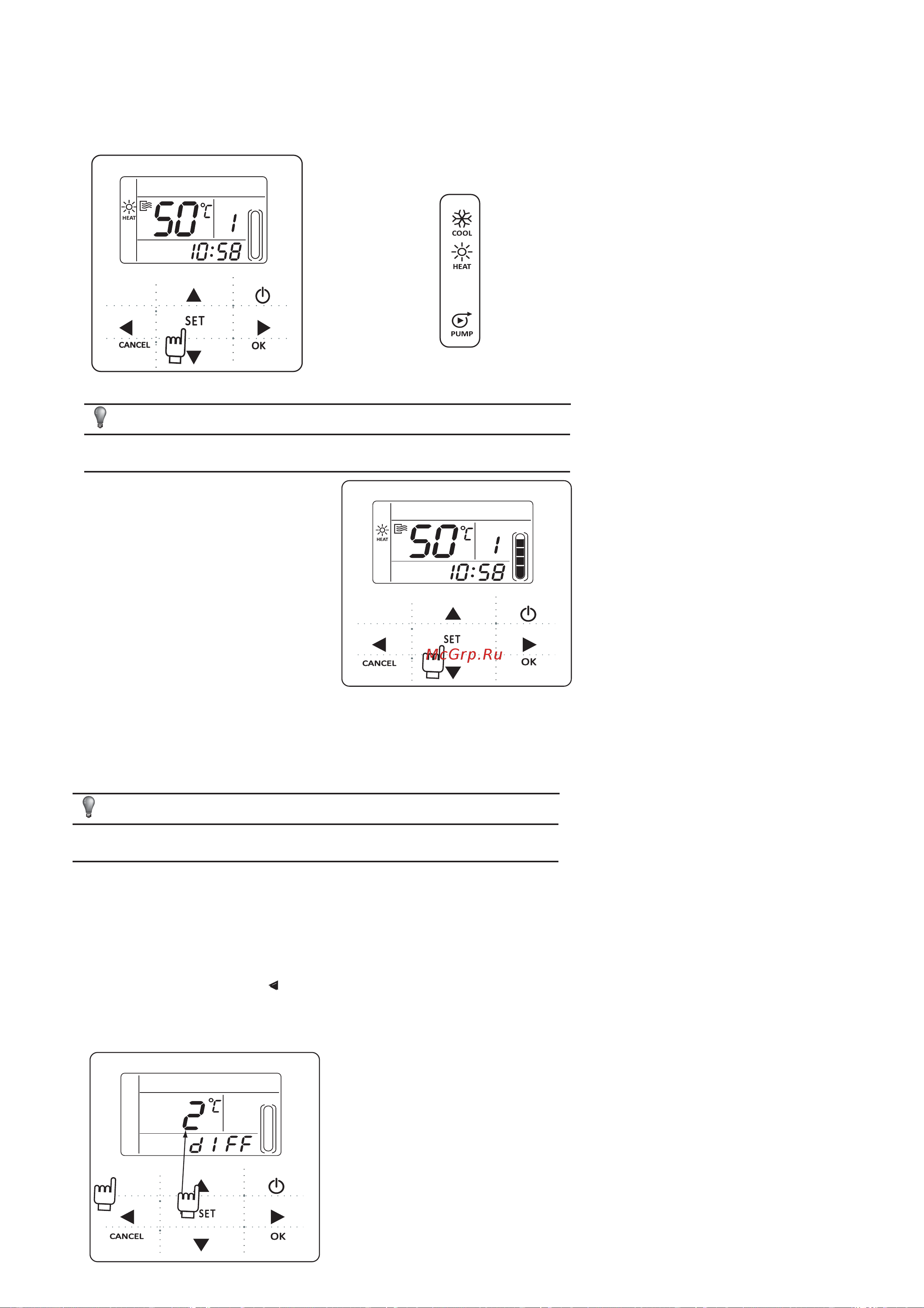

Установка режима работы
Установка часов
Simultane-
ously press
Simultane-
ously press
(Press for 3sec to
cancel timer)
(Press for 3sec to
unlock)
AUXILIARY
Установка температурного дифференциала (не для всех моделей)
Устанавливайте часы правильно для корректной работы таймеров!
Когда показания ЧАС мигают, установите часы используя кнопки или , нажмите
для перехода к установке минут (показания МИН будут мигать), установите минуты кнопкой или ,
нажмите ОК или подождите 7 секунд для записи установки часов и минут.
Для корректировки в процессе установки используйте Cancel (до нажатия ОК).
“AUXILIARY” “
▲
= (2,3,4,5 °C).
= 2°C .
▲
Выключите пульт. Нажмите одновременно кнопки и
на 3сек для процедуры установки дифференциала. Настройка дифференциала
возможна
Для настройки нажимайте или . Нажмите ENTER для записи уставки.
Для отмены значений во время настройки нажмите CANCEL.
Заводская уставка
25
