MDV MDC-SS80/RN1L [20/38] Фазовый монитор код ошибки е8
![MDV MDC-SS80/RN1L [20/38] Фазовый монитор код ошибки е8](/views2/1843943/page20/bg14.png)
9
10
11
12
13
14
15
No.
16
17
18
19

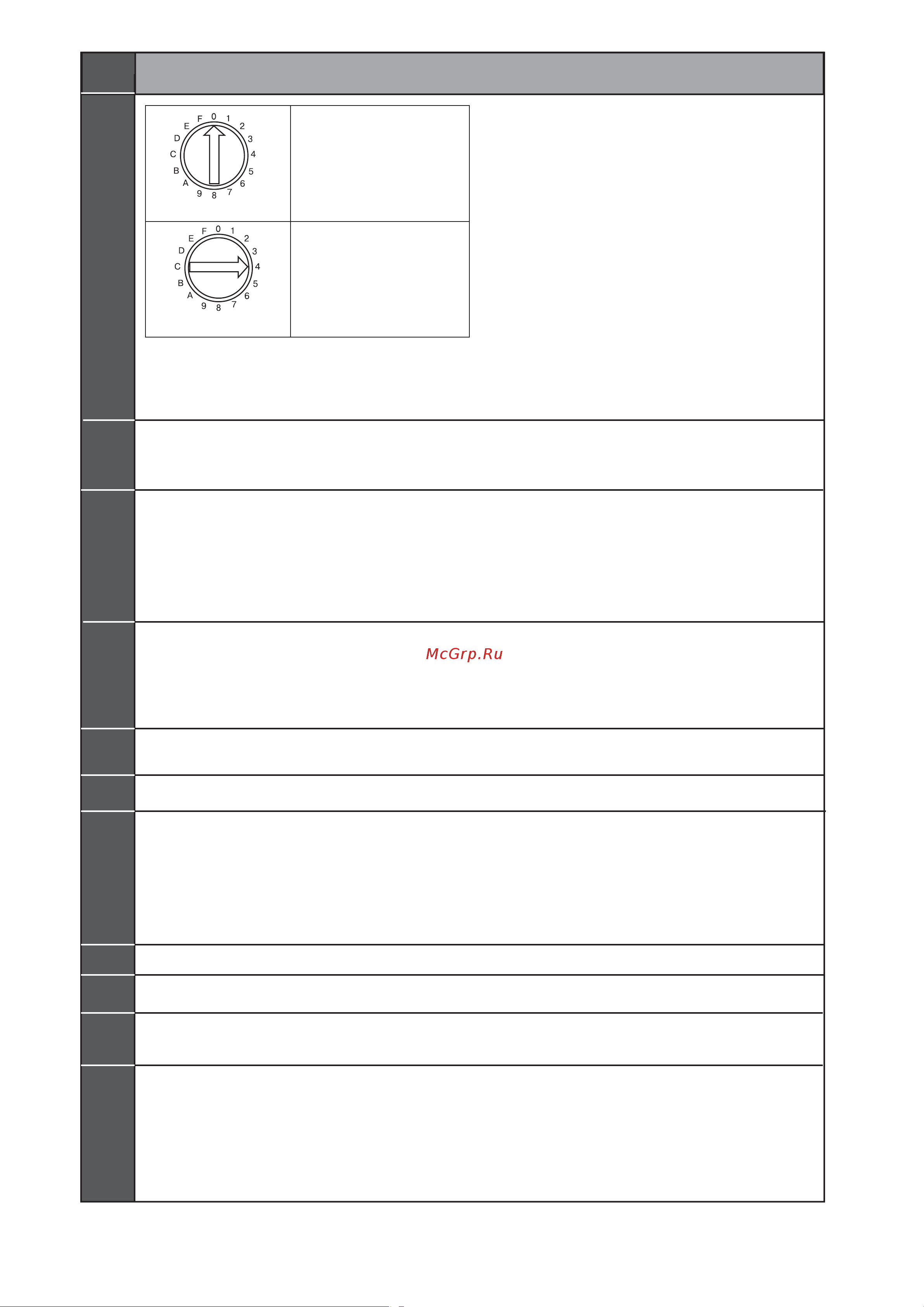

Каждый из модулей имеет одинаковые функции
управления. При совместной работе функции
основного или дополнительного модулей могут быть
заданы выбором соответствующего адреса в системе
на основной электронной плате управления.
Адрес «0» присваивается основному модулю.
Остальные адреса присваиваются дополнительным
модулям.
В качестве основного модуля преимущественно
выбирается модуль, имеющий компрессор
с цифровым управлением производительности.
Только основной блок может активировать такие
функции управления, как прямая связь
с проводным пультом управления, регулирование
мощности по охлаждению или нагреву, контроль
за работой насоса, дополнительного электрического
нагревателя, регулятора расхода воды, контроль
за температурой воды на выходе из системы.
Адрес основного блока «0»
Адреса дополнительных
блоков 1,2,3….F
ADRESS
ADRESS
Подробная информация
COM (O) 485 порт связи (код неисправности E2)
COM (I) 485 порт связи (код неисправности E2)
Порт COM (O) связан с Р, Q и E порта COM (I), используется стандарт связи RS-485.
1) При ошибке связи между проводным пультом управления и основным блоком, все модули будут
выключены.
2) При ошибке связи между основным и дополнительным блоком будет отключен дополнительный блок. Если
проводной пульт управления обнаружил, что блоков в сети стало меньше, то одновременно с индикаций
ошибки подается световой сигнал (мигающий индикатор).
Защита от высокого давления системы А и термовыключатель защиты от повышения температуры в линии
нагнетания компрессора (код защиты Р0)
Защита от высокого давления системы В и термовыключатель защиты от повышения температуры в линии
нагнетания компрессора (код защиты Р2)
Защита от низкого давления системы А (код защиты Р1)
Защита от низкого давления системы В (код защиты Р3)
Датчик обмерзания трубок теплообменника «труба в трубе» T62 (TBH2) (код неисправности EF)
Датчик обмерзания трубок теплообменника «труба в трубе» T61 (TBH1) (код неисправности Eb)
Функция определения расхода воды (код неисправности основного блока E0) действует только для
основного блока и не действует для подчиненных блоков.
1) При обнаружении нерасчетного расхода воды дважды на дисплее печатной платы основного появляется
код неисправности E0 (требуется выключение и повторное включение блока), а на дисплее проводного
пульта управления – код E0 (сигнал о неисправности поступает только после троекратного детектирования
снижения расхода воды.
2) Для дополнительных блоков системы функция определения расхода воды не действует.
Электрический расширительный клапан системы B
Электрический расширительный клапан системы А
Электрический расширительный клапан применяется для регулирования расхода хладагента в различных
режимах работы и при различных нагрузках.
Дополнительный электрический нагреватель. (Опция)
Блоком контролируется только выключение и выключение дополнительного электрического нагревателя,
а напряжение электропитания не контролируется. Поэтому при электрическом монтаже особое внимание
должно быть уделено электропитанию нагревателя, напряжение которого 220 В.
В режиме нагрева воды при определении контроллером блока температуры воды на выходе из системы
ниже 45
С, будет включен электрический дополнительный нагреватель Электрический дополнительный
нагреватель будет отключен при повышении температуры воды на выходе из системы выше 50
С.
Фазовый монитор (код ошибки Е8)
18
