MDV MDC-SS80/RN1L [16/38] Электрическая схема
![MDV MDC-SS80/RN1L [16/38] Электрическая схема](/views2/1843943/page16/bg10.png)

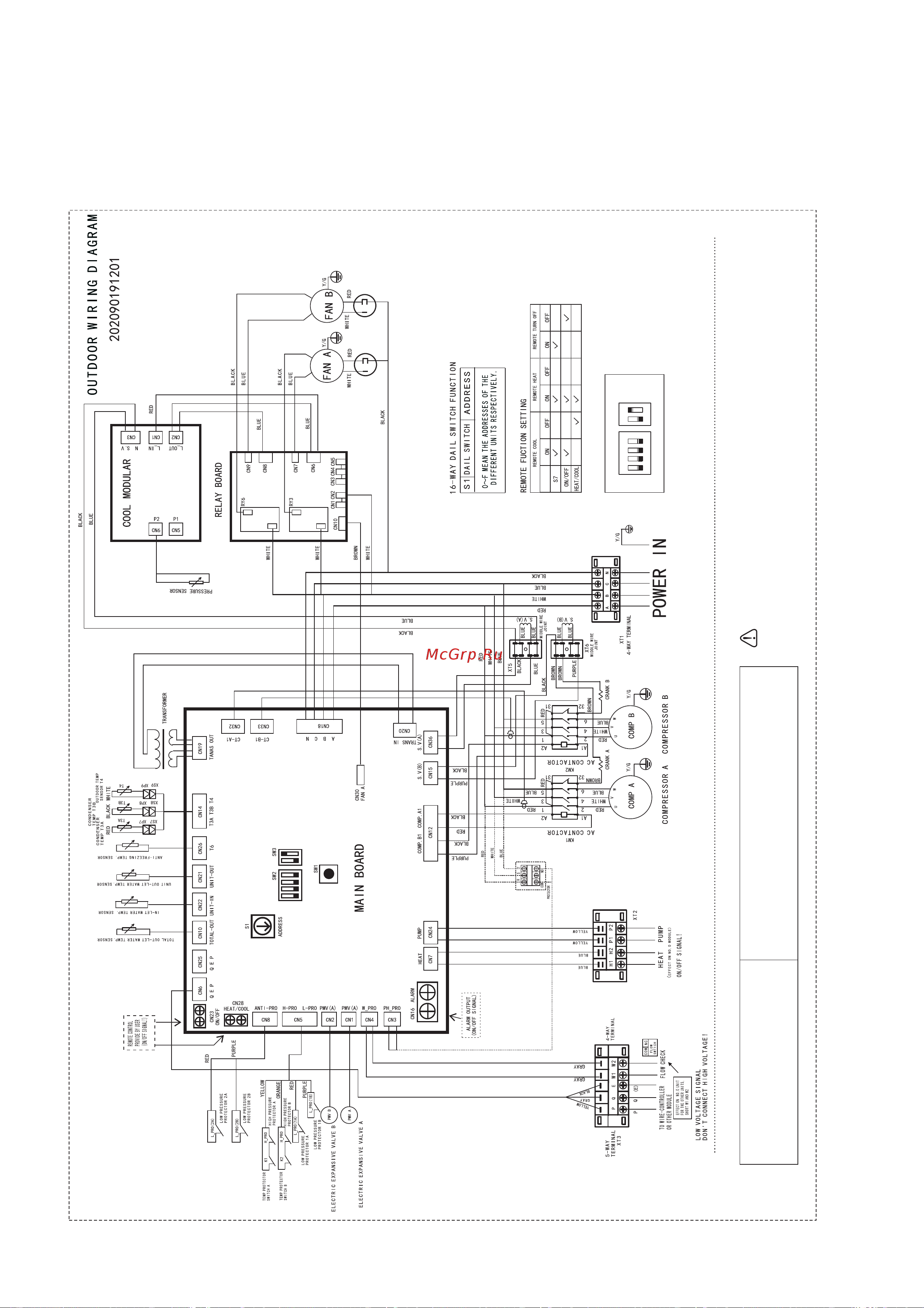

Электрическая схема
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
MDC-SS80/RN1L
Default setting
2.If S5 is dialed to ON,you must add the antifreezing liquid into the water of the unit.
S2 ON:COOL ONLY OFF:R&C
S3 ON:DIGITAL OFF:FIXED
S4 ON:H-EEPROM OFF:NORMAL
S5 ON:C-EEPROM OFF:NORMAL
S7 ON:REMOTE CONTROL OFF:WIRE CONTROL
S8 ON:LOW TEMP.MODE OFF:NORMAL
SW3
12
ON
34
SW2
12
OFF
S2 S3 S4 S5 S7 S8
ON
OFF
SW2/SW3 Function Definition
1.Set with strict accordance of the feature table above.
Note
