MDV MDC-SS80/RN1L [17/38] Mdc ss130 rn1l
![MDV MDC-SS130/RN1L [17/38] Mdc ss130 rn1l](/views2/1843943/page17/bg11.png)

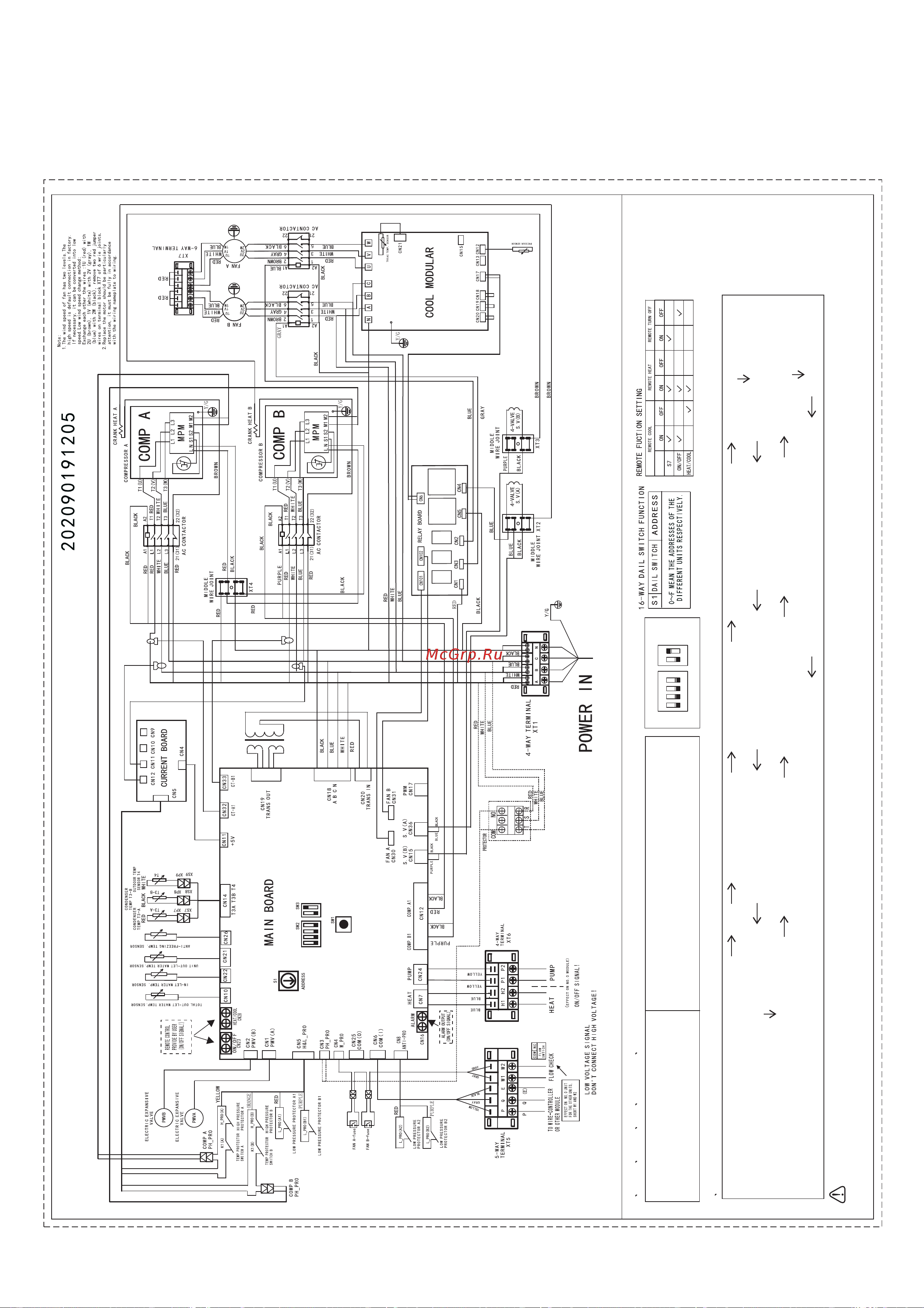

Электрическая схема
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
MDC-SS130/RN1L
Default setting
2.If S5 is dialed to ON,you must add the antifreezing liquid into the water of the unit.
Ability of compressor B
Mode
Quantity of online units
...
Outdoor ambient temperature T4 Outdoor pipe temperature T3A
Outdoor pipe temperature T3B
Inlet water temperature Tin
Outlet water temperature Tou
Anti-frozen temperature T6
Electronic expansion valve opening Fa
Electronic expansion valve opening Fb
Current of the compressor I
A1
Current of the compressor I
A2
Current of the compressor I
B1
Current of the compressor I
B2
The last error code
Address(standby) /Ability of compressor A(running)
Address(standby) /Ability of compressor A(running)
2 Check table of main board
S2 ON:COOL ONLY OFF:R&C
S3 ON:DIGITAL OFF:FIXED
S4 ON:H-EEPROM OFF:NORMAL
S5 ON:C-EEPROM OFF:NORMAL
S7 ON:REMOTE CONTROL OFF:WIRE CONTROL
S8 ON:LOW TEMP.MODE OFF:NORMAL
SW3
12
ON
34
SW2
12
OFF
S2 S3 S4 S5 S7 S8
ON
OFF
1 SW2 SW3 S1 ON/OFF HEAT/COOL Function Definition
1.Set with strict accordance of the feature table above.
Note
15
