MDV MDC-SS80/RN1L [22/38] Наладка
![MDV MDC-SS80/RN1L [22/38] Наладка](/views2/1843943/page22/bg16.png)
ɋ
НАЛАДКА
охлажденной воды
Ɉɯɥɚɠɞɟɧɢɟ
Ɍɟɦɩɟɪɚɬɭɪɚɧɚɪɭɠɧɨɝɨɜɨɡɞɭɯɚɋ'%
ɇɚɝɪɟɜ
Ɍɟɦɩɟɪɚɬɭɪɚɧɚɪɭɠɧɨɝɨɜɨɡɞɭɯɚɋ:%
После промывки и опрессовки системы водяных трубопроводов, убедитесь, что вода чистая, и только
после этого включайте насос, контролируя расход воды и давление на входе и выходе насоса.
Примечание: водяной насос находится под контролем ведущего модуля, поэтому при работе водяного
контура запитайте насос временно отдельно от ведущего модуля, для промывки системы и
проверки
работы
46
24
25
-10
низкотемпературный диапазон
нагретой воды
низкотемпературный диапазон
ПУСКОВАЯ НАСТРОЙКА И ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ!
Пусконаладочные работы необходиом проводить квалифицированным и специально обученным персоналом.
При проведении пусконаладочных работ необходиом заполнить пусковой лист.

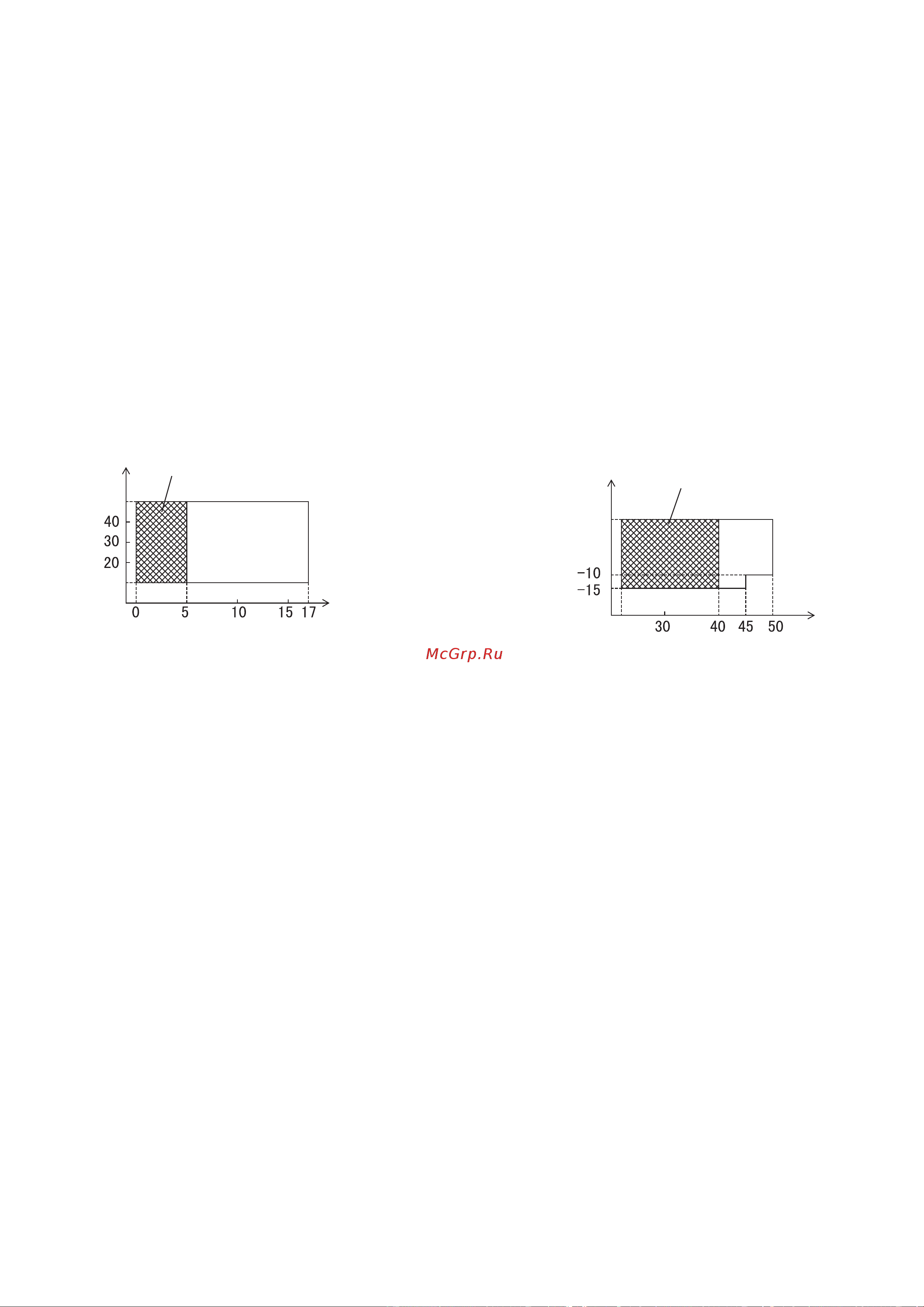

Рабочий диапазон температур:
Температура охлажденной воды
Температура нагретой воды
Подготовка
ɋ
Предупреждение: запрещается запускать насос при помощи чиллера до тех пор, пока система теплносителя
не проверена и не отрегулирована должным образом.
20
