12

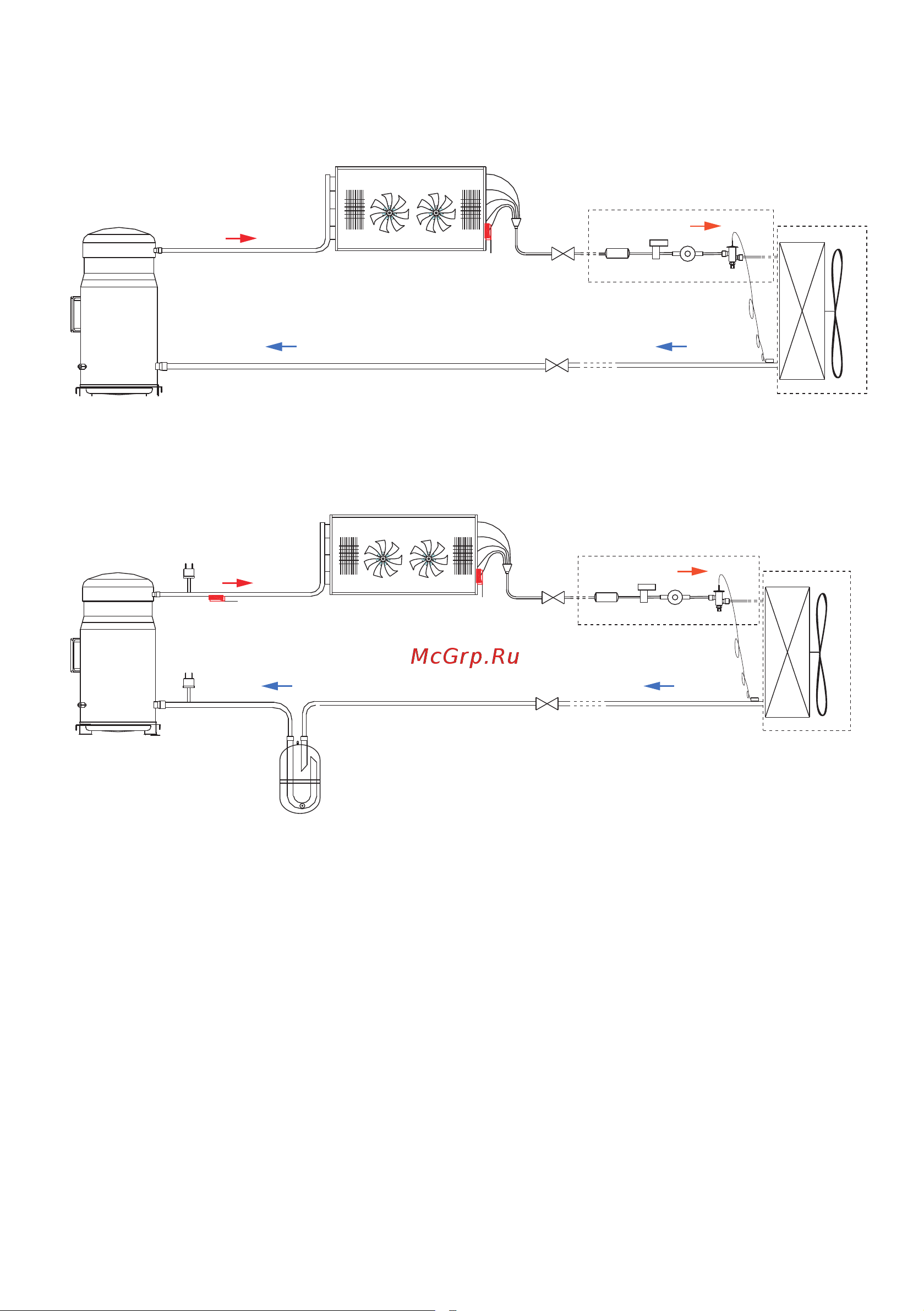

5. Схема контура хладагента
LUQ-C10/17/23АP
1
2
3
4
5
6
7
1 — компрессор; 2 — конденсатор; 3 — датчик температуры трубы конденсатора; 4, 7 — запорный
вентиль; 5 — комплект соединительный для ККБ (опция); 6 — секция охлаждения (приобретается от-
дельно).
LUQ-C34/47/54/75/96/118А
1
2
3
4
5
6
7
8
9
10
11
1 — компрессор; 2 — реле высоко давления; 3 — датчик температуры нагнетания; 4 — конденсатор;
5 — датчик температуры трубы конденсатора; 6, 9 — запорный вентиль; 7 — комплект соединитель-
ный для ККБ (опция); 8 — секция охлаждения (приобретается отдельно); 10 — отделитель жидкого
хладагента; 11 — реле низкого давления
