Lessar LUQ-C150A [16/45] Необходимые расстояния для монтажа и обслуживания
![Lessar LUQ-C150A [16/45] Необходимые расстояния для монтажа и обслуживания](/views2/1844480/page16/bg10.png)
16

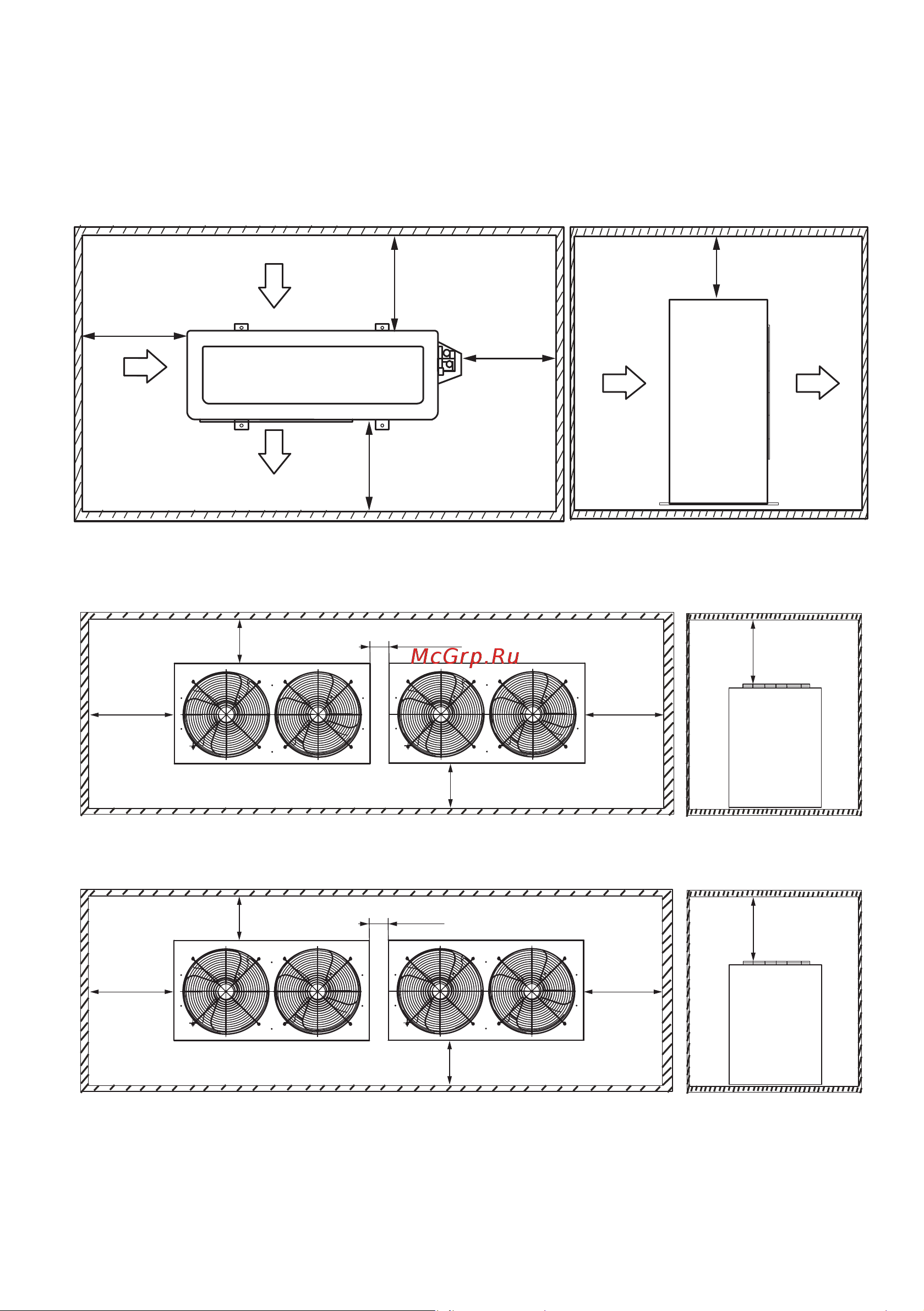

Необходимые расстояния для монтажа и обслуживания
Во избежание снижения эффективности из-за ограниченного притока или циркуляции возду-
ха, по возможности удалите расположенные вблизи блока препятствия.
При установке предусмотрите сервисное пространство в соответствии с рисунками ниже.
LUQ-C10/17/23AP и LUQ-C34/47/54А
Вход вохдуха
Вход вохдуха
Вход вохдуха
≥300мм
≥600мм
≥2000мм
≥300мм
≥600мм
Вход
вохдуха
Выход
вохдуха
LUQ-C75/96/118А
≥200мм
≥1000мм
≥1000мм
≥1000мм
≥1000мм
≥2000мм
LUQ-C150/180/208/238/358А
≥500 мм
≥1000 мм
≥1000 мм
≥1000 мм
≥1000 мм
≥5000 мм
Установка компрессорно-конденсаторного блока производится на заранее подготовленную
поверхность, фундамент или сварную металлическую конструкцию с горизонтальной поверх-
ностью. Для крепления необходимо использовать фундаментные болты, заранее подобран-
ные под крепежные отверстия блока.
