Lessar LUQ-C150A [13/45] Luq c150а
![Lessar LUQ-C358A [13/45] Luq c150а](/views2/1844480/page13/bgd.png)
13

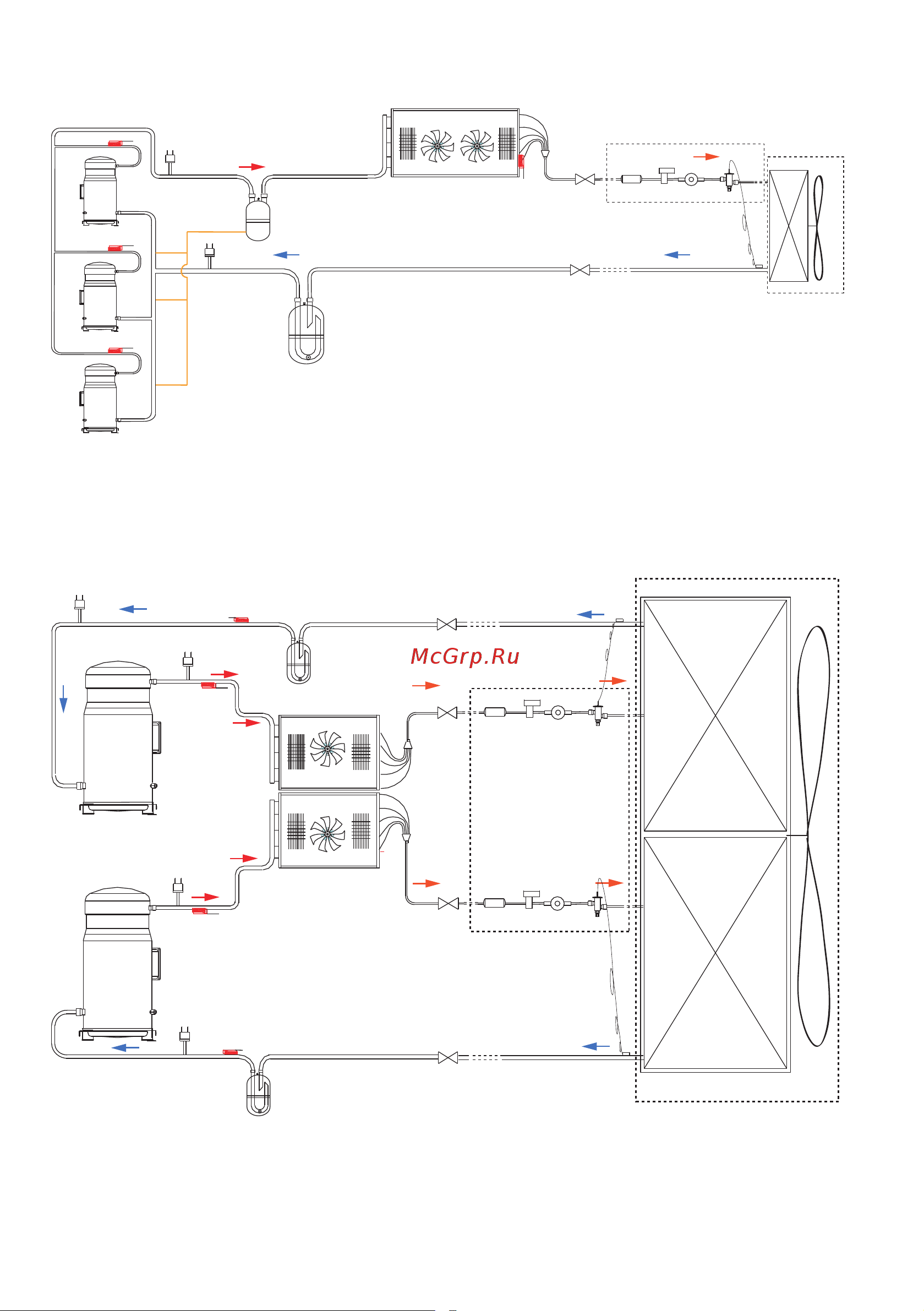

LUQ-C150А
7
9
10
11
12
13
14
15
16
8
2
3
1
4
5
6
1, 2, 3 — компрессор; 4, 5, 6 — датчик температуры нагнетания; 7 — реле высоко давления; 8 — отде-
литель масла; 9 — конденсатор; 10 — датчик температуры трубы конденсатора; 11, 14 — запорный
вентиль; 12 — комплект соединительный для ККБ (опция); 13 — секция охлаждения (приобретается от-
дельно); 15 — отделитель жидкого хладагента; 16 — реле низкого давления
LUQ-C180/208/238/358А
1
3
5
8
2
4
6
10
7
9
11
12
13
14
15
16
17
18
19
20
1, 2 — компрессор; 3, 4 — реле высоко давления; 5, 6 — реле температуры сторона высокого давления;
7, 8 — конденсатор; 9, 10 — датчик температуры сторона низкого давления; 11, 12, 15, 16 — запорный
вентиль; 13 — комплект соединительный для ККБ (опция); 14 — секция охлаждения (приобретается
отдельно); 17, 18 — отделитель жидкого хладагента; 19, 20 — реле низкого давления
