22
• Держите трубу кромкой вниз во избежание попадания опилок в трубу.
Осторожно!
При слишком большом моменте возможно повреждение раструба, при слишком малень-
ком соединение будет негерметичным. Определить необходимый момент можно по
таблице.
Размер трубы, мм Момент затягивания, Н·м Размеры машинной обработки раструба (А), мм
Ø6,35 14–17 8,2–8,3
Ø9,52 32–40 12,0–12,4
Ø12,7 50–60 15,4–15,8
Ø15,88 62–75 18,6–19,0
Ø19,05 98–120 22,9–23,3

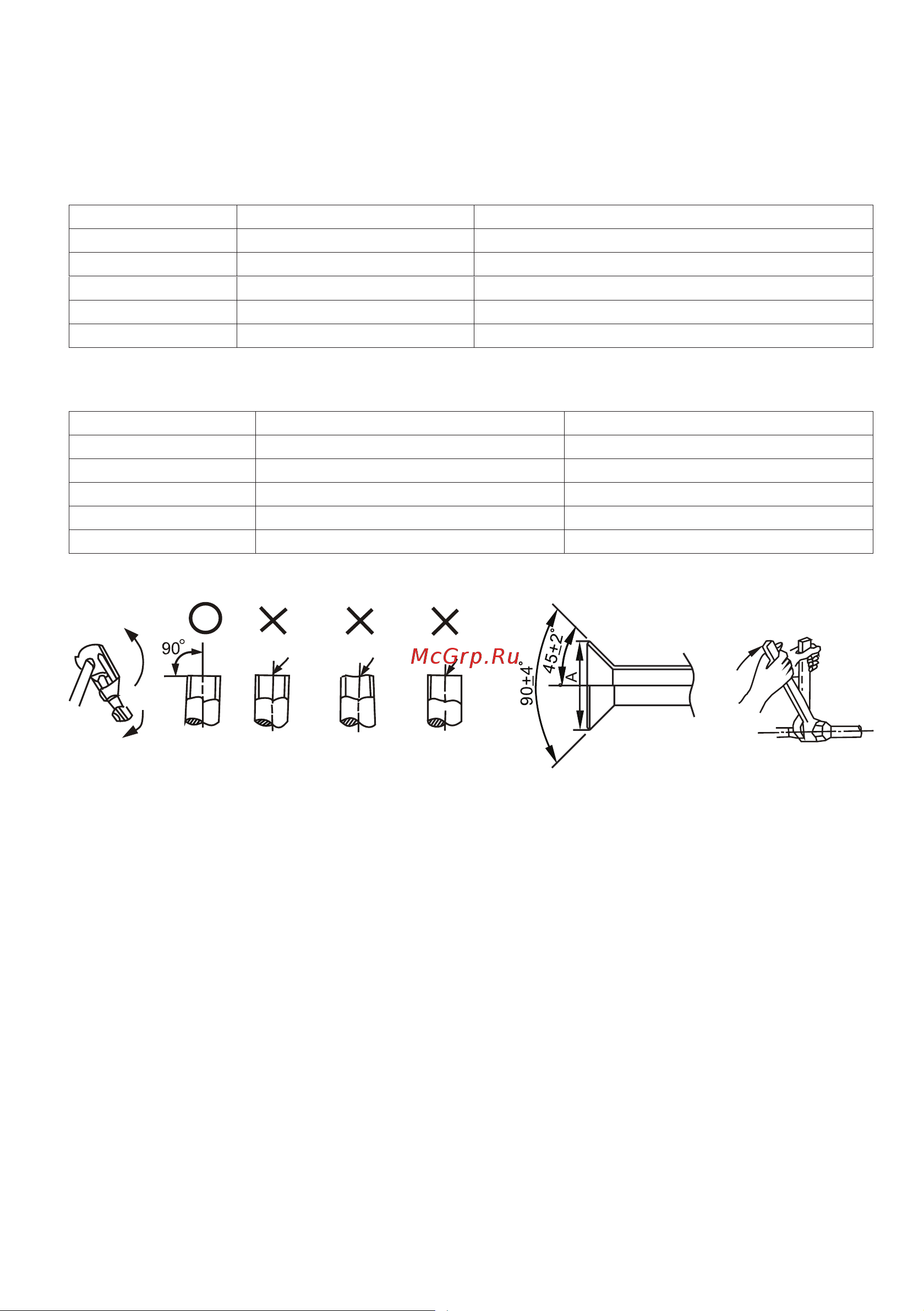

Установите медную трубу в держатель так, чтобы кончик трубы был установлен на расстояние
«А».
Диаметр трубы, мм Максимальное расстояние «А», мм Минимальное расстояние «А», мм
Ø6,35 1,3 0,7
Ø9,53 1,6 1,0
Ø12,7 1,8 1,0
Ø15,88 1,9 1,0
Ø19,08 1,9 1,1
С заусенцамиНеровноС утоньшением
Запорный вентиль наружного ККБ должен быть полностью закрыт (в исходном состоянии). При
присоединении труб к блоку, отверните гайки со стороны запорного вентиля, наденьте гайки
на трубы, развальцуйте трубу.
Полностью закрутите гайки в месте соединения труб, сначала руками, а после ключами, как
показано на рисунке. Используйте 2 ключа для затяжки гаек. Свакуумируйте систему после
соединения обоих труб хладагента с внутренним блоком.
Внимание!
Дозаправте систему хладагентом согласно данным, приведенным на стр. 25
Пожалуйста, перед добавлением хладагента убедитесь, что вы добавляете хлада-
гент нужной марки. Марку используемого хладагента можно найти на шильде ККБ.
В моделях LUQ-C...A используется хладагент R410A. Будьте внимательны!
Запишите объем хладагента для дальнейшего технического обслуживания.
