14
6. Установка компрессорно-конденсаторного
блока
Меры предосторожности
- Установите устройство, обеспечив достаточное пространство для установки и обслуживания.
- Установите устройство таким образом, чтобы отверстие для забора и подачи воздуха не под-
вергалось воздействию внешней среды.
- Установите устройство обеспечив легкий доступ для проведения соединительной и дренаж-
ной системы трубопровода.
- Установите устройство вдали от источника тепла.
- Установка в следующих местах может привести к неисправности оборудования (если это не-
избежно, следует проконсультироваться с поставщиком):
•Если место установки содержит минеральные масла, которые способствуют уменьшению ох-
лаждающей жидкости.
•Побережье, где в воздухе содержится большая концентрация соли.
•Опасный кольцевой участок, где собираются коррозийные газы, например, газ сульфида.
•Фабрики, где происходит серьезные колебания напряжения питающей электросети.
•Внутри автомобиля или тесного помещения.
•В местах, где располагаются горюче-смазочные материалы.
•В местах, где присутствуют сильные электромагнитные волны.
•В места, где располагаются легковоспламеняющиеся газы или материалы.
•В места, где происходят испарения кислот или щелочных газов, или в похожих условиях
среды.

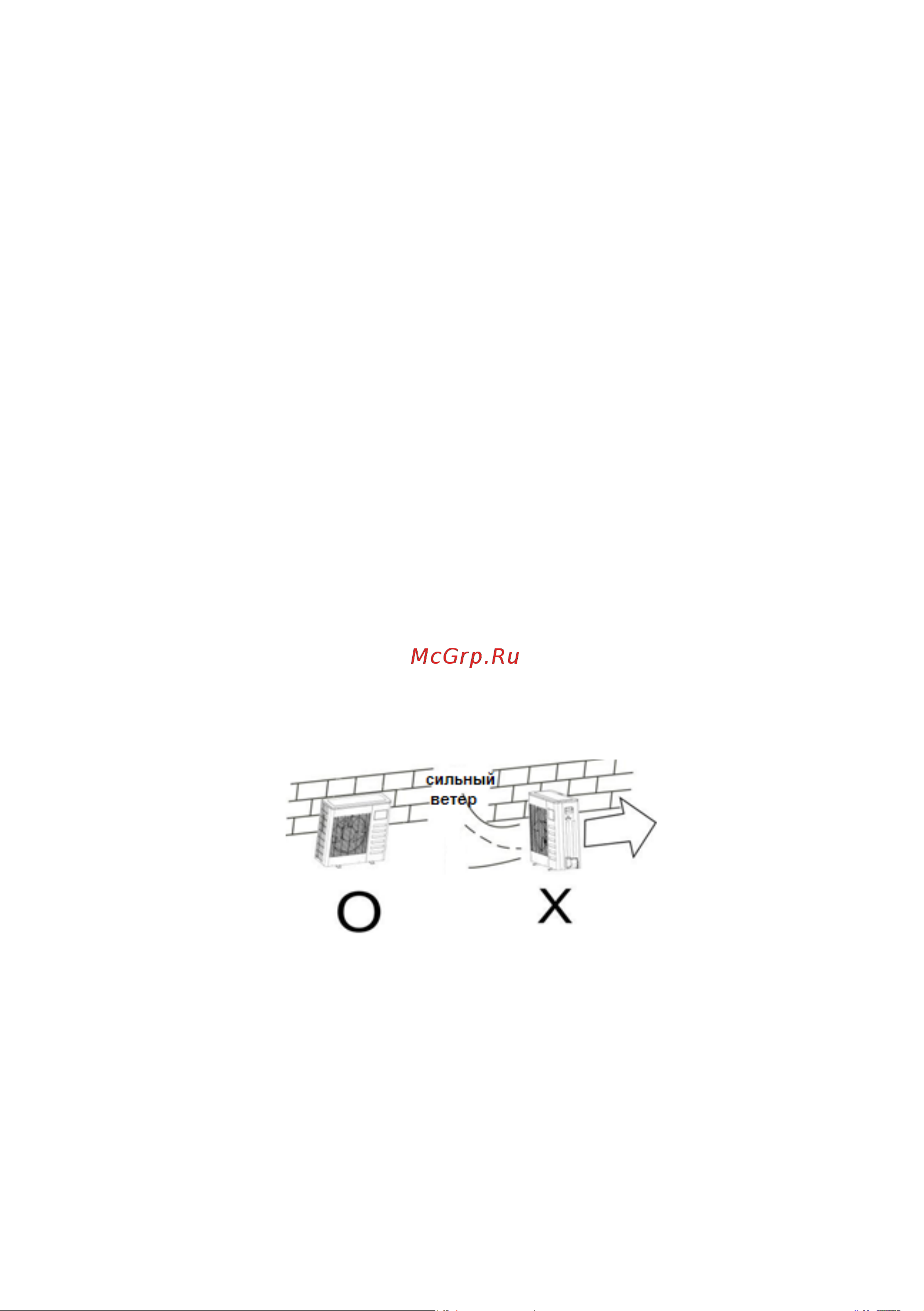

- Установите устройство таким образом, чтобы отверстие для забора и подачи воздуха были
лишены препятствий и защищены от сильного ветра.
- Установите устройство в сухом и хорошо проветриваемом месте.
- Наружное устройство необходимо установить таким образом, чтобы отверстию для забора и
подачи воздуха ничего не препятствовало и было защищено от сильного ветра.
- Установите устройство на ровной горизонтальной поверхности, учитывая вес устройства, без
увеличения шума или вибрации.
- Установите устройство, так чтобы эксплуатационный шум и выбросы воздуха не затрагивали
соседнее оборудование.
- Не устанавливайте устройство в местах с существующим риском потенциальной утечки лег-
ковоспламеняющихся газов.
-Установите устройство удобно для связки трубопровода и электрической сети.
