Lessar LUQ-C150A [18/45] Фреонопровод
![Lessar LUQ-C150A [18/45] Фреонопровод](/views2/1844480/page18/bg12.png)
18
С34А 990 624,4 186,3 396 362,9
С47А 900 590 129 400 378
С54А 900 590 129 400 378
C75A 1260,0 762,0 249,3 700,0 676,0
C96A 1260,0 762,0 249,3 700,0 676,0
C118A 1260,0 762,0 249,0 700,0 676,0
C150A 1250,0 1120,0 64,0 765,0 736,0
C180A 1825,0 1568,0 129,5 899,0 635,0
C208A 1825,0 1568,0 129,5 899,0 635,0
C238A 2158,0 1872,0 143,0 1082,0 774,0
C358A 2158,0 1872,0 143,0 1082,0 774,0

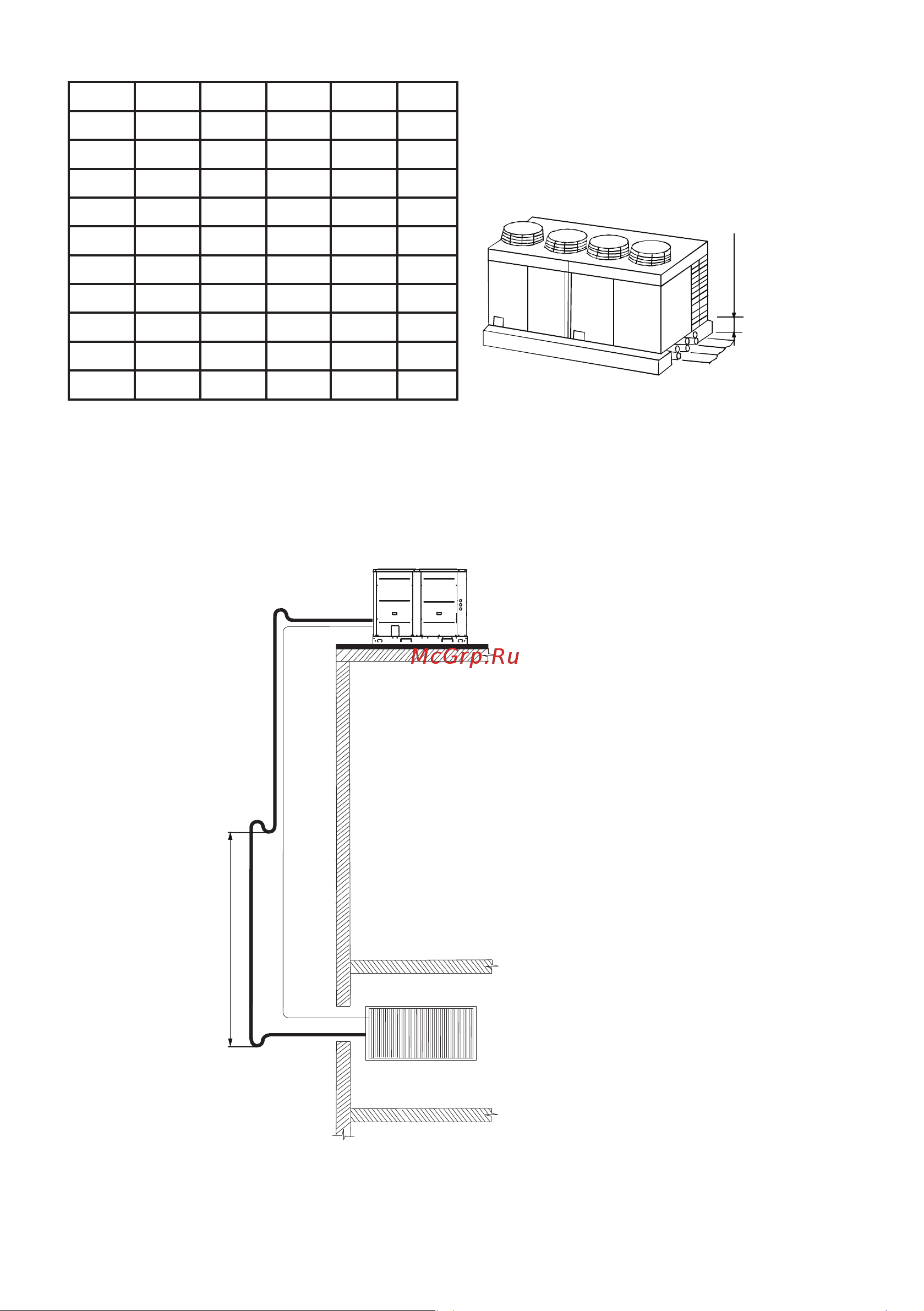

Если фреонопровод проходит под блоками,
то блоки должны быть установлены на фун-
дамент высотой не менее 500 мм.
500 мм
или более
Фреонопровод
Устройство контура хладагента
Компрессорно-конденсаторные блоки должны быть подключены паровым и жидкостным
фреонопроводами к секции охлаждения. Для организации циркуляции масла по фреоново-
му контуру системы в случае расположения ККБ выше секции охлаждения необходимо пред-
усмотреть маслоподъемные петли через каждые 5–6 м на вертикальном участке газового
фреонопровода.
5 м
Маслоподъемные петли
