16

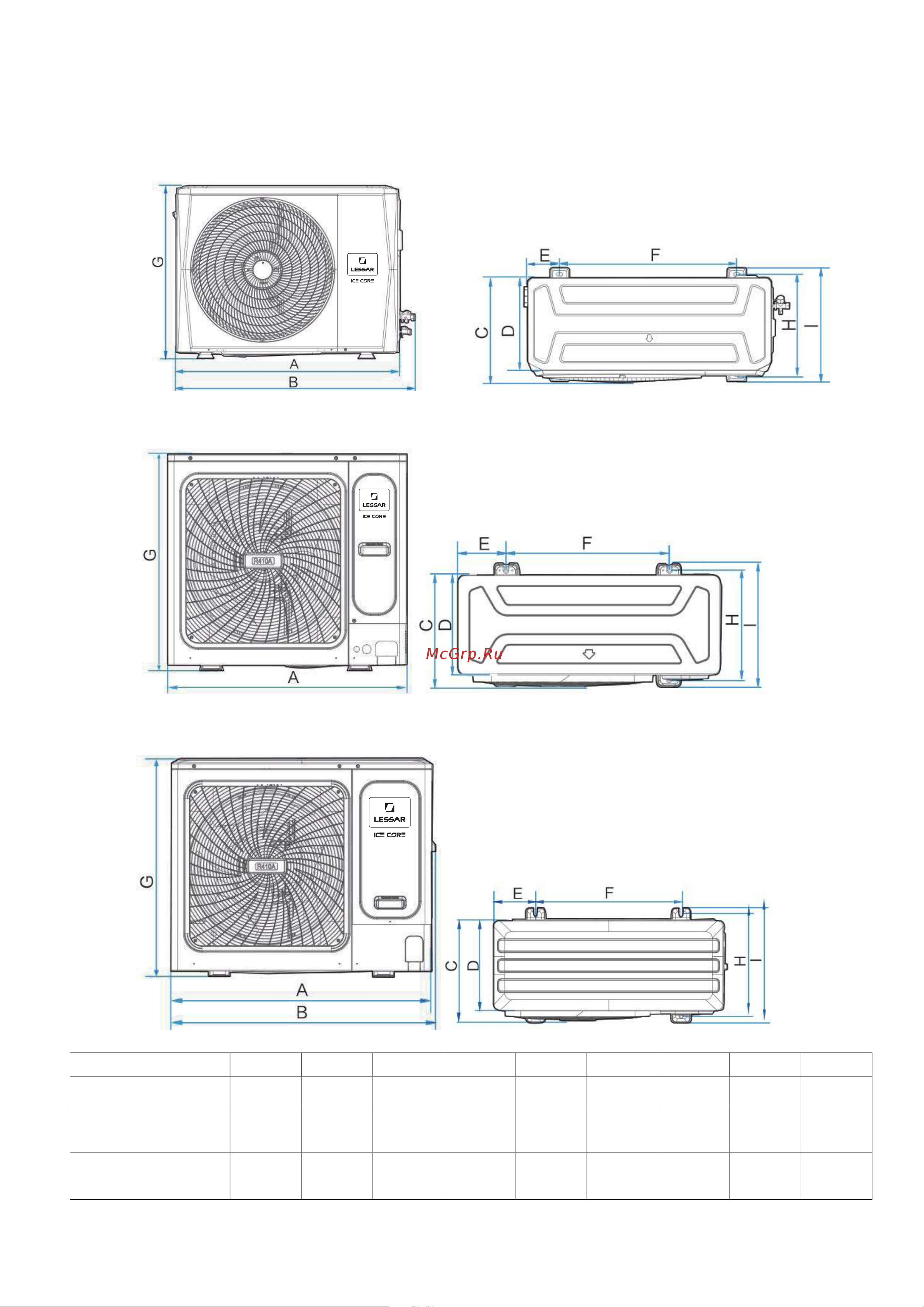

9. Габаритные размеры
LUM-HE160ALA4-C; LUM-HE180ALA4-C
LUM-HE80ATA2-M
LUM-HE140ATA2-M / LUM-HE160ATA2-M
LUM-HE100ATA2-M / LUM-HE120ATA2-M
Модель А, мм В, мм С, мм D, мм E, мм F, мм G, мм H, мм I, мм
LUM-HE80ATA2-M 910 982 390 345 120 663 712 375 426
LUM-HE100ATA2-M
LUM-HE120ATA2-M
950 / 406 360 175 590 840 390 440
LUM-HE140ATA2-M
LUM-HE160ATA2-M
1040 1053 452 410 191 656 865 463 523
