35
40 кг/см
2
24 часа
3 ступень
пройдено
пройдено
15 кг/см
2
3 минуты
2 ступень
3 кг/см
2
3 минуты
1 ступень
пройдено
15 кг/см
2
2
2
3 кг/см
0 кг/см
3 мин 3 мин Расписание 24 ч
Повышение
давления

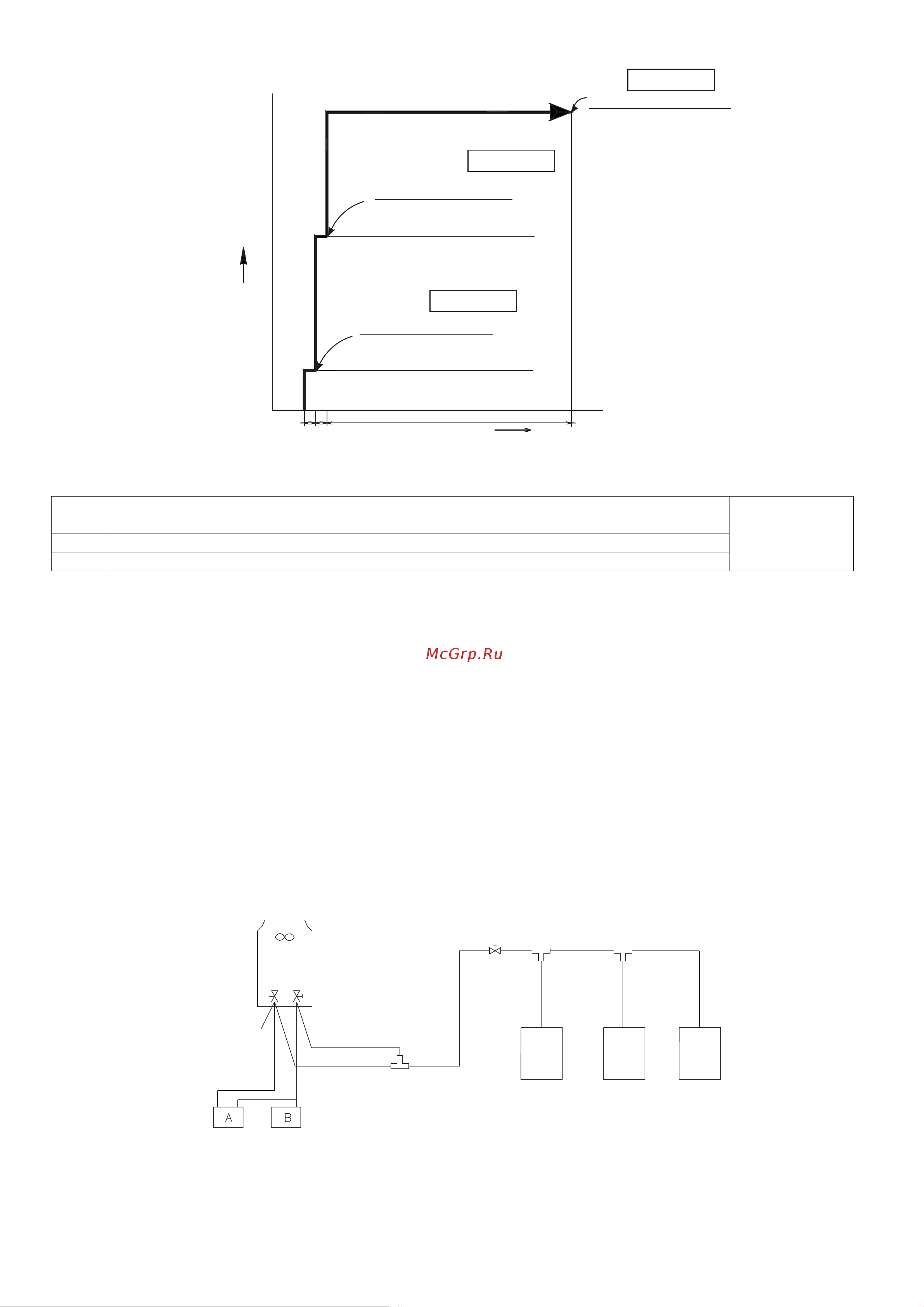

Этапы опрессовки
№Этап (этапы повышения давления) Норма
1 Повышение до 3,0 кг/см
2
более чем на 3 минуты для обнаружения утечек
Нет падения
давления
2 Повышение до 15,0 кг/см
2
более чем на 3 минуты для обнаружения крупных утечек
3 Повышение до 40,0 кг/см
2
не менее чем на 24 часа для поиска мелких утечек
Следите за изменением давления.
Повысьте давление до 40,0 кг/см
2
и сохраняйте систему под давлением не менее 24 часов.
Если давление понижается, найдите и устраните утечку и проведите испытания давлением
заново.
Поправка значений давления в зависимости от температуры
Если разница температур 1 градус, то изменение давления будет 0,1 кг/см
2
.
Формула коррекции измерений: фактическое давление = начальное давление + (температура
на момент начала опрессовки – текущая температура) × 0,1 кг/см
2
.
Учитывайте данную поправку при проверке падения давления в системе.
Для поиска утечек можно использовать течеискатель.
Создайте давление азота в системе 3,0 кг/см
2
.
Добавьте хладагент под давлением 5,0 кг/см
2
(смешайте хладагент и азот).
Проведите поиск утечек течеискателем.
Если утечка не будет обнаружена доведите давление до 40,0 кг/см
2
и продолжите поиск.
ɋɟɪɜɢɫɧɵɟ
ɩɨɪɬɵ
ȼɚɤɭɭɦɧɵɣ
ɧɚɫɨɫ
ɆɚɧɨɦɟɬɪȺɡɨɬ
Внимание!
Максимальное давление опрессовки не должно превышать 40,0 кг/см2
