33

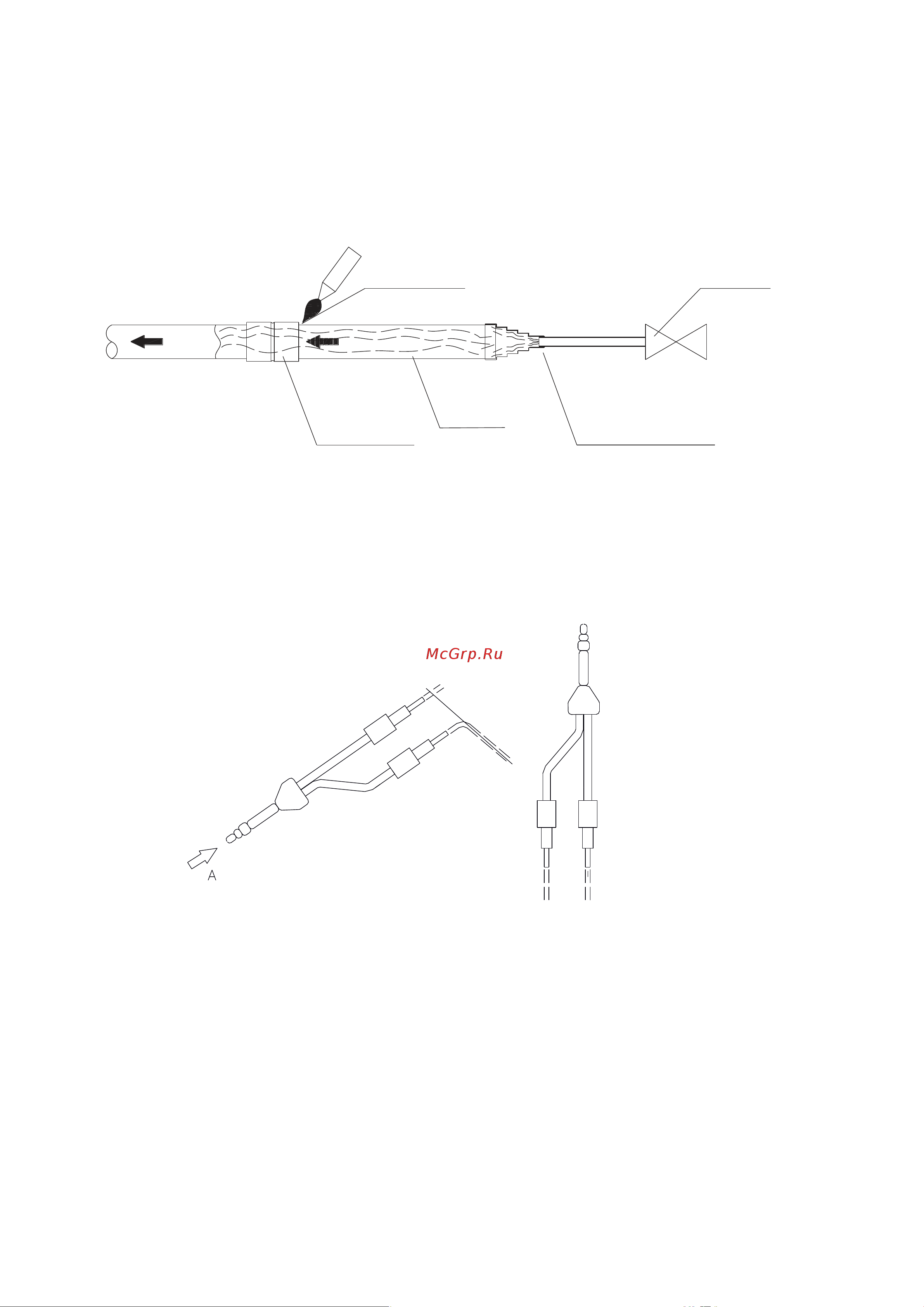

Пайка с применением азота
Пайка в среде азота применяется для того, чтобы избежать окалины на внутренних поверх-
ностях свариваемой трубы.
При отсутствии азота окислы, образующиеся в процессе пайки, останутся в трубе и могут быть
смыты фреоном, после чего могут повредить клапаны на внутренних блоках и точные элемен-
ты компрессора.
Во избежание проблем все паечные работы
требуется выполнять только в азотной среде и
следить, чтобы азот проходил через место пайки до полного остывания рабочей зоны.
Ɇɟɫɬɨ
ɫɨɟɞɢɧɟɧɢɹ
Ɇɟɞɧɚɹ
ɬɪɭɛɚ
ȼɟɧɬɢɥɶ
ɋɨɟɞɢɧɢɬɟɥɶɧɚɹ
ɚɪɦɚɬɭɪɚ
Ɇɟɫɬɨɩɚɣɤɢ
ɄɢɫɥɨɪɨɞȺɡɨɬ
Давление азота должно составлять 2–3 кг/см
2
.
Установка фреонопровода
Маркируйте системы через определенные промежутки для предотвращения неправильного
подключения.
Устанавливайте разветвители только горизонтально или вертикально.
ɍɫɬɚɧɨɜɢɬɶɝɨɪɢɡɨɧɬɚɥɶɧɨɍɫɬɚɧɨɜɢɬɶ
ɜɟɪɬɢɤɚɥɶɧɨ
Защита наружного фреонопровода
Вся открытая поверхность трубопровода должна иметь надежную теплоизоляцию.
