23

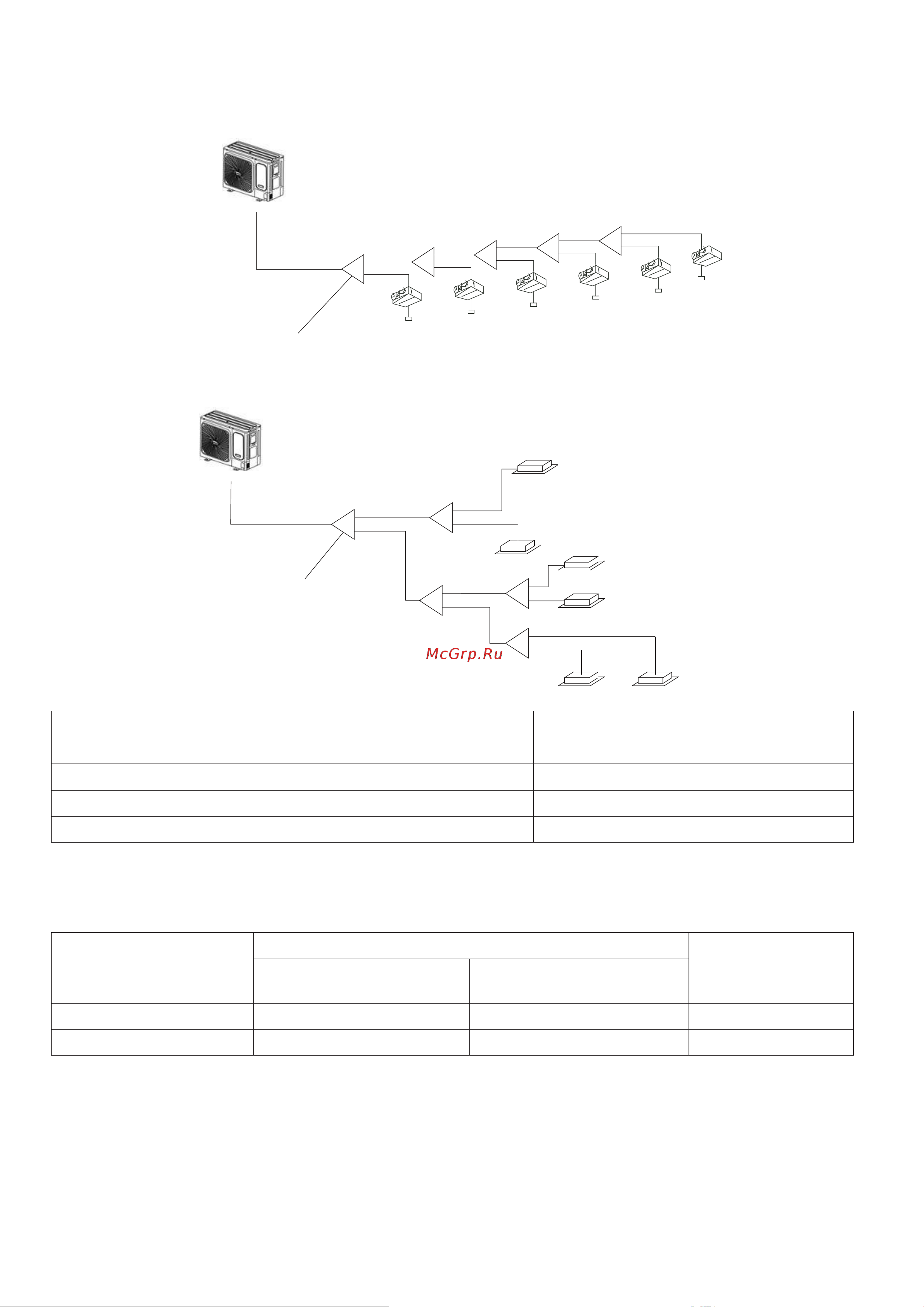

Выбор размера трубопроводов хладагента
Первый вариант размещения трубопроводов
D
E
F
H
I
G
/
/
/
/
/
$
%
&
'
(
ɉɟɪɜɵɣɪɚɡɜɟɬɜɢɬɟɥɶ
ɇɚɪɭɠɧɵɣɛɥɨɤ
Второй вариант размещения трубопроводов
N1
(28)
N3
(28)
N5
(28)
N6
(22)
N2
(28)
N4
(28)
A
B
D
E
C
a
b
c
e
f
d
L1
L2
L5
L3
L4
ɉɟɪɜɵɣɪɚɡɜɟɬɜɢɬɟɥɶ
ɇɚɪɭɠɧɵɣɛɥɨɤ
ȼɧɭɬɪɟɧɧɢɟɛɥɨɤɢ
Наименование Код
Основной трубопровод L1
Трубопроводы к внутренним блокам (основные) L2 ~ L5
Трубопроводы к внутренним блокам (дополнительные) a, b, с, d, e, f
Разветвители A, B, С, D, E
Подключение трубопроводов к внутренним блокам
Трубопроводы к внутренним блокам (L2 ~ L5).
Производительность
суммы внутренних
блоков, кВт
Диаметры трубопроводов
Разветвитель
Газовый
трубопровод, мм (дюйм)
Жидкостной
трубопровод, мм (дюйм)
до 16,6 Ø 15,88 (5/8) Ø 9,53 (3/8) LZ-UHR1
от 16,6 до 23,0 Ø 19,05 (3/4) Ø 9,53 (3/8) LZ-UHR1
