31

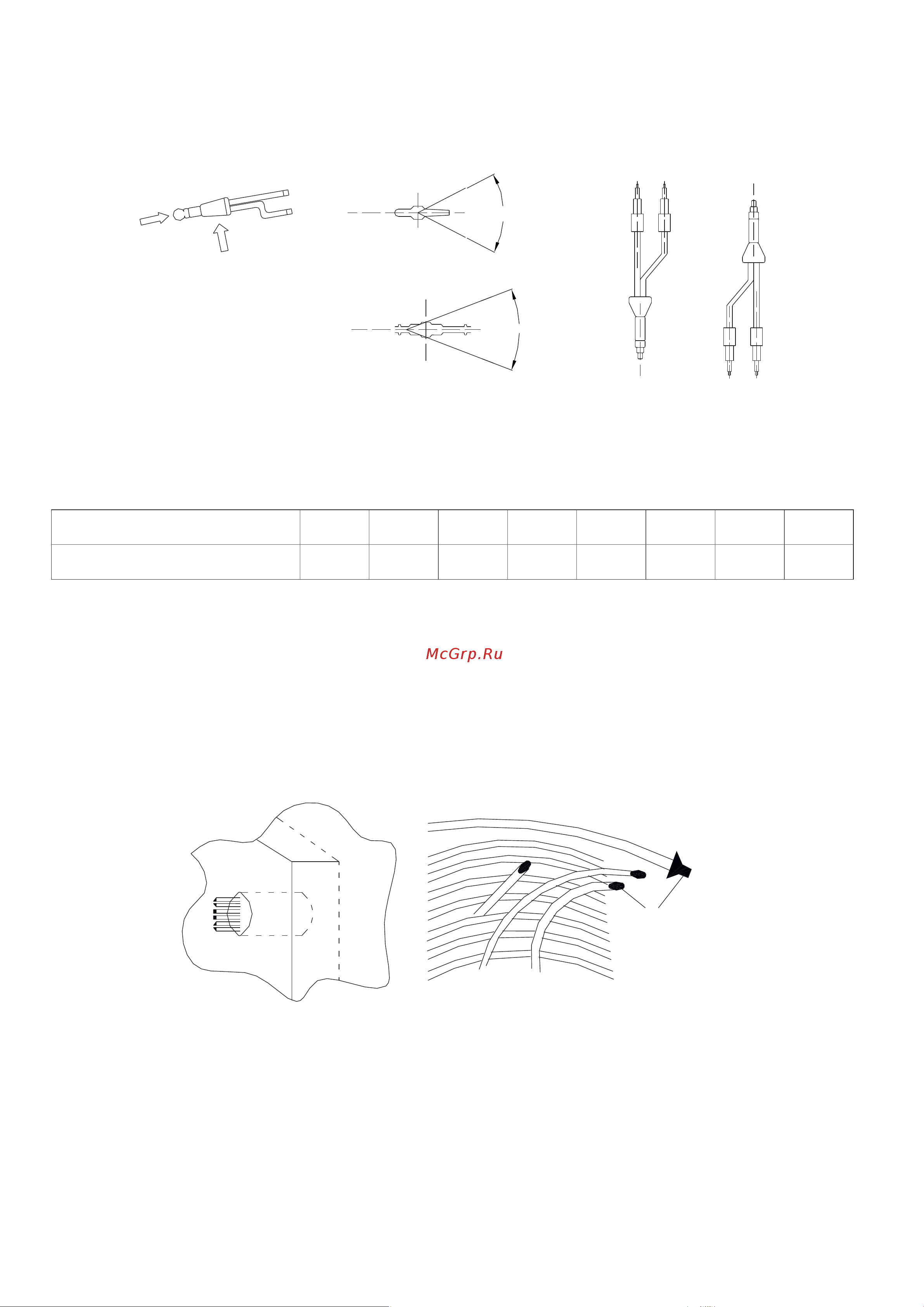

13. Монтаж
Используйте специальную холодильную трубу.
Разветвитель можно монтировать в горизонтальной или вертикальной плоскости (см. ри-
сунок).
B
±30°
±30°
A
B
A
Расчет длины трубы
Реальная длина трубопровода = длина трубы + количество разветвителей × эквивалентная
длина разветвителей + количество отводов × эквивалентная длина отводов.
Труба линии жидкости, мм Ø6,35 Ø9,53 Ø12,7 Ø15,88 Ø19,0 Ø22,0 Ø25,0 Ø28,6
90° изгиб 0,022 0,057 0,110 0,170 0,260 0,360 0,520 0,680
Эквивалентная длина каждого разветвителя равна 0,5 м.
Монтаж холодильной трубы
Защита холодильной трубы
1. Необходимо обратить внимание на следующие моменты.
При подаче трубы через отверстие существует вероятность попадания грязи внутрь неизо-
лированной с концов трубы.
Ɂɚɤɪɨɣɬɟ
ɤɨɧɰɵɬɪɭɛ
Если открытый конец трубопровода находится на улице, велика вероятность попадания
внутрь трубы пыли, грязи или капель дождя, особенно, если труба расположена верти-
кально.
Меры предосторожности при пайке
Убедитесь, что спаиваемые трубы расположены горизонтально или направлены вниз, но
не вверх.
Будьте внимательны при выборе направления и угла наклона трубопровода при монтаже,
чтобы обеспечить беспрепятственный возврат масла в компрессор.
