45

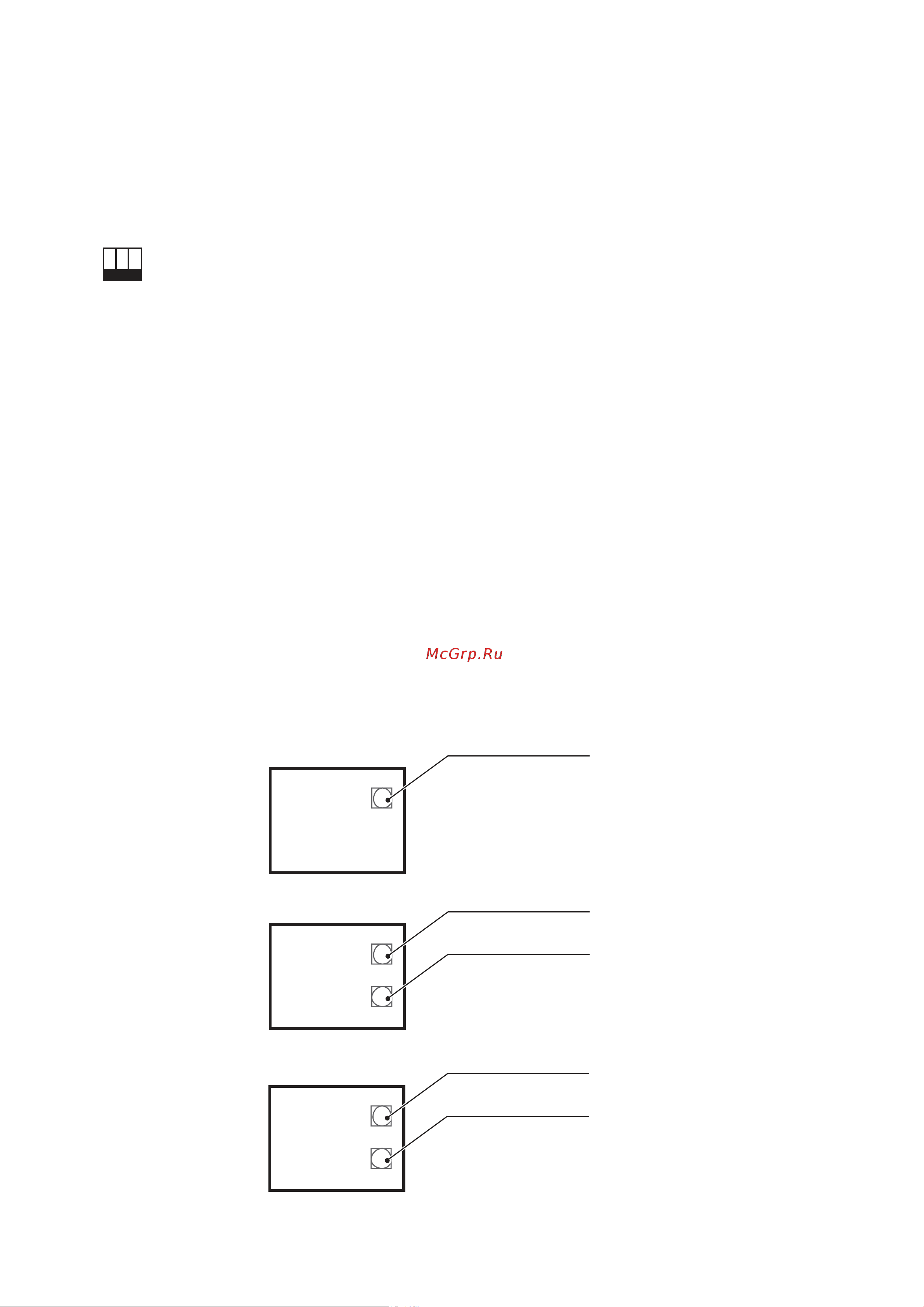

15. Пусконаладочные работы и тестовый
запуск
Обратите внимание на следующие моменты
Все изменения положения любых переключателей производятся только при отключенном на-
пряжении питания! Данное требование касается как наружных, так и внутренних блоков.
1 2 3
ON
Все переключатели находятся в нижнем положении
SW2 Кнопка опроса системы
Наружные блоки оборудован функцией опроса системы с целью выяснения особенностей
функционирования оной системы. Данные в зашифрованном виде выводятся на дисплей
платы наружного блока. При каждом нажатии кнопки CHECK (SW2) данные будут выводиться
последовательно, в разных моделях оборудования порядок следования данных и их количе-
ство могут отличатся.
SW1 Кнопка тестового запуска
Нажатие этой кнопки запускает систему в тестовом режиме работы.
Все внутренние блоки будут включены в режиме охлаждения со 100% производительностью,
максимальной скоростью вентилятора, жалюзи будут работать так же, как и в режиме охлаж-
дения. Наружный блок будет запущен на 100% производительности вне зависимости от того,
сколько хладагента требуется внутренним блокам. При этом будут полностью игнорироваться
команды с локальных и с центральных пультов управления. Режим проверки длится около 40
минут (в зависимости от модели наружного блока и количества внутренних блоков длитель-
ность изменяется) и может быть отменен повторным нажатием на кнопку SW1 блолее 5 сек.
Ɉɫɧɨɜɧɚɹɩɥɚɬɚ
ɭɩɪɚɜɥɟɧɢɹ
Ʉɧɨɩɤɚɡɚɩɭɫɤɚɫɢɫɬɟɦɵ
ɜɪɟɠɢɦɟɩɪɢɧɭɞɢɬɟɥɶɧɨɝɨ
ɨɯɥɚɠɞɟɧɢɹ
Ʉɧɨɩɤɚɨɩɪɨɫɚɫɢɫɬɟɦɵ
6:
(НБ) 8кВт
(НБ)
10/12кВт
(НБ)
14/16кВт
Ɉɫɧɨɜɧɚɹɩɥɚɬɚ
ɭɩɪɚɜɥɟɧɢɹ
Ɉɫɧɨɜɧɚɹɩɥɚɬɚ
ɭɩɪɚɜɥɟɧɢɹ
6:
6:
6:
Ʉɧɨɩɤɚɡɚɩɭɫɤɚɫɢɫɬɟɦɵ
ɜɪɟɠɢɦɟɩɪɢɧɭɞɢɬɟɥɶɧɨɝɨ
ɨɯɥɚɠɞɟɧɢɹ
Ʉɧɨɩɤɚɨɩɪɨɫɚɫɢɫɬɟɦɵ
ɢɡɚɩɭɫɤɚɫɢɫɬɟɦɵ
ɜɪɟɠɢɦɟɩɪɢɧɭɞɢɬɟɥɶɧɨɝɨ
ɨɯɥɚɠɞɟɧɢɹ
Ʉɧɨɩɤɚɨɩɪɨɫɚɫɢɫɬɟɦɵ
