![Tohatsu MFS 50 AW ETL [11/81] Наименование деталей](/img/pdf.png)
Tohatsu MFS 50 AW ETL [11/81] Наименование деталей
![Tohatsu MFS 40 A ETL [11/81] Наименование деталей](/views2/1845504/page11/bgb.png)
11

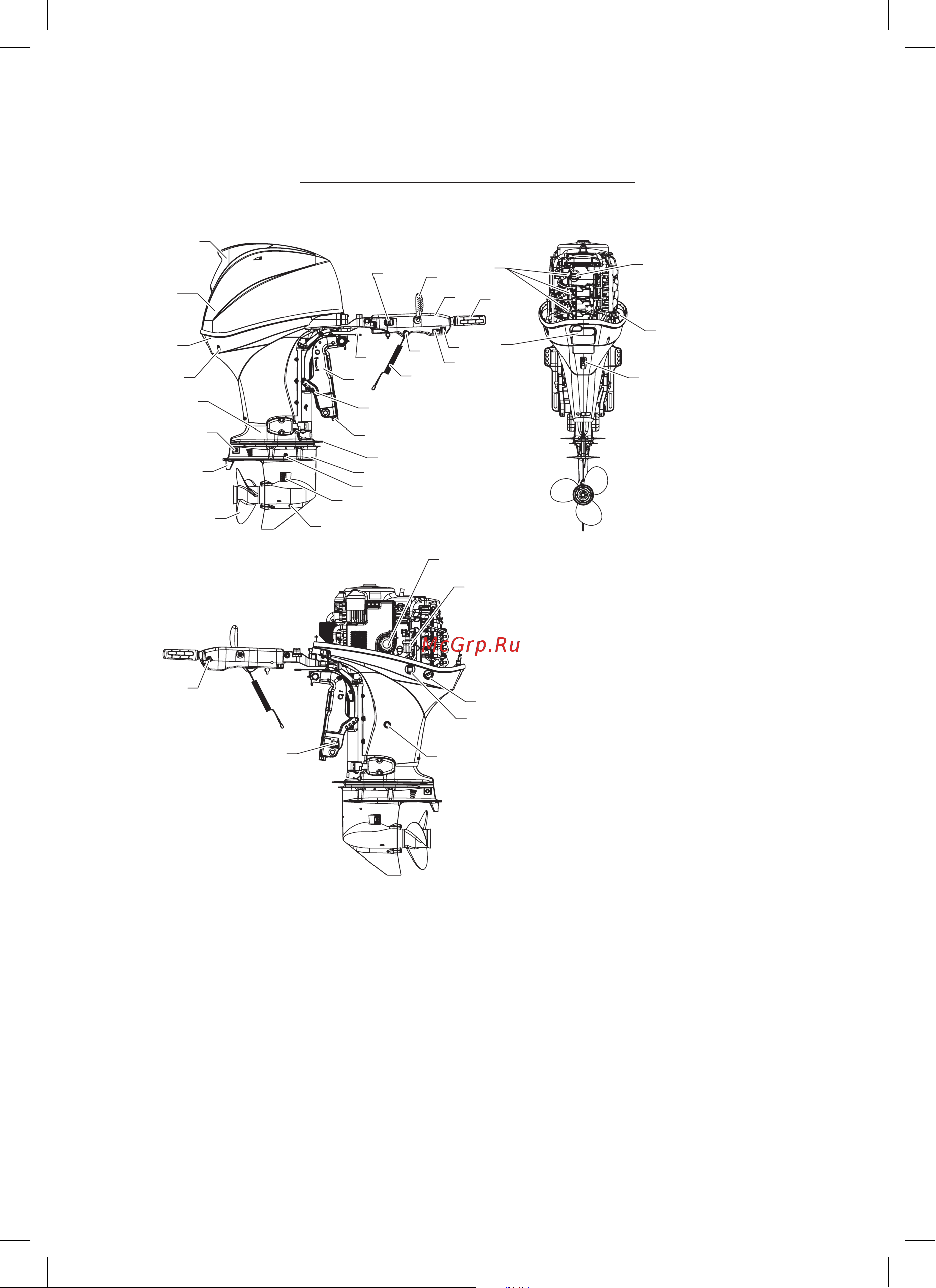

НАИМЕНОВАНИЕ ДЕТАЛЕЙ
ET, EG (с многофункциональным румпелем)
1
2
3
4
5
6
7
27
29
8
16
15
14
13
12
11
10
9
30
28
31
32
33
34
35
36
18
25
24
23
22
21
20
19
26
37
17
ENOF00820-A
1 Ручка для откидывания мотора
2 Верхняя часть кожуха мотора
3 Нижняя часть кожуха мотора
4 Отверстие для контроля уровня охлаждающей воды
5 Кожух приводного вала
6 Анод
7 Триммер (пластина дифферентовки)
8 Гребной винт
9 Пробка для слива/ заправки масла (нижняя)
10 Водозаборник охлаждающей воды
11 Пробка для проверки уровня масла (верхняя)
12 Антикавитационная пластина
13 Брызгоотбойник
14 Анод
15 Упорный стержень
16 Кормовая скоба
17 Рулевой рычаг управления фрикционной
муфтой
18 Главный выключатель
19 Рычаг скоростей
20 Ручка румпеля
21 Ручка газа
22 Кнопка управления подъёмом
23 Сигнальные лампы
24 Выключатель
25 Шнур аварийного выключателя двигателя
26 Крышка маслозаливной горловины
27 Свеча зажигания
28 Масляный щуп
29 Рычаг фиксатора кожуха
30 Свободное отверстие
31 Ручной клапан*
32 Масляный фильтр
33 Топливный фильтр
34 Крышка промывочного коннектора
35 Кнопка управления подъёмом*
36 Болт для слива масла
37 Винт фрикционной муфты
*: Только для модели ET
