![Tohatsu MFS 50 AW ETL [12/81] Et с дистанционным управлением](/img/pdf.png)
Tohatsu MFS 50 AW ETL [12/81] Et с дистанционным управлением
![Tohatsu MFS 40 A ETL [12/81] Et с дистанционным управлением](/views2/1845504/page12/bgc.png)
12

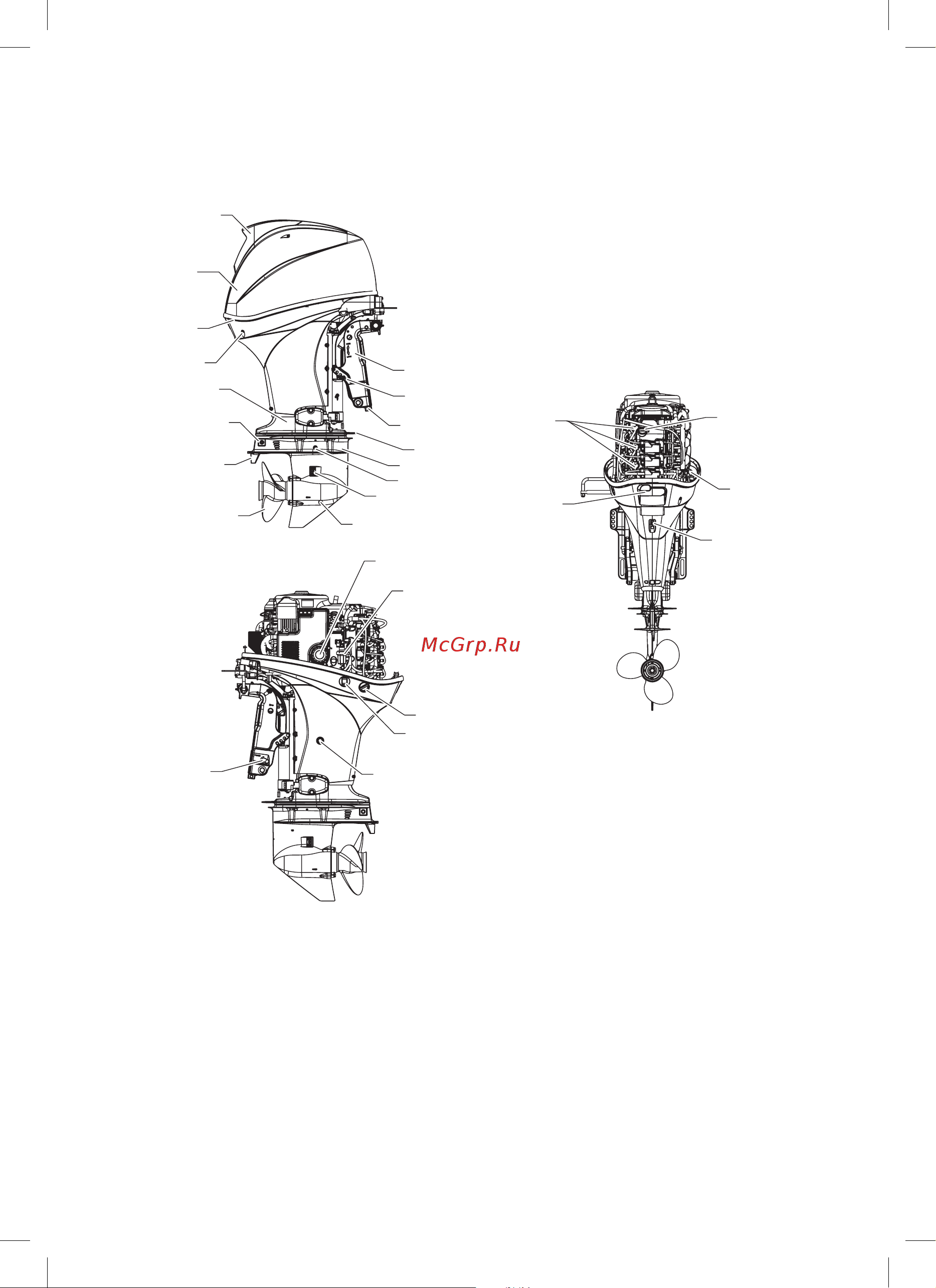

ET (с дистанционным управлением)
1
2
3
4
5
6
7
18
20
8
16
15
14
13
12
11
10
9
21
19
22
23
24
25
26
27
17
ENOF00821-A
1 Ручка для откидывания мотора
2 Верхний кожух
3 Нижний кожух
4 Отверстие для контроля уровня охлаждающей воды
5 Обтекатель приводного вала
6 Анод
7 Триммер (пластина дифферентовки)
8 Гребной винт
9 Пробка для слива/ заправки масла (нижняя)
10 Входное отверстие охлаждающей воды
11 Пробка для проверки уровня масла (верхняя)
12 Антикавита-ционная пластина
13 Брызгоотбойник
14 Анод
15 Упорный стержень
16 Зажимной кронштейн
17 Крышка маслозаливной горловины
18 Свеча зажигания
19 Масляный щуп
20 Рычаг капота
21 Свободное отверстие
22 Ручной клапан
23 Масляный фильтр
24 Топливный фильтр,
25 Крышка переходника промывочного шланга
26 Кнопка управления подъёмом
27 Болт для спуска масла
1
2
3
4
5
6
7
18
20
8
16
15
14
13
12
11
10
9
21
19
22
23
24
25
26
27
17
ENOF00821-A
