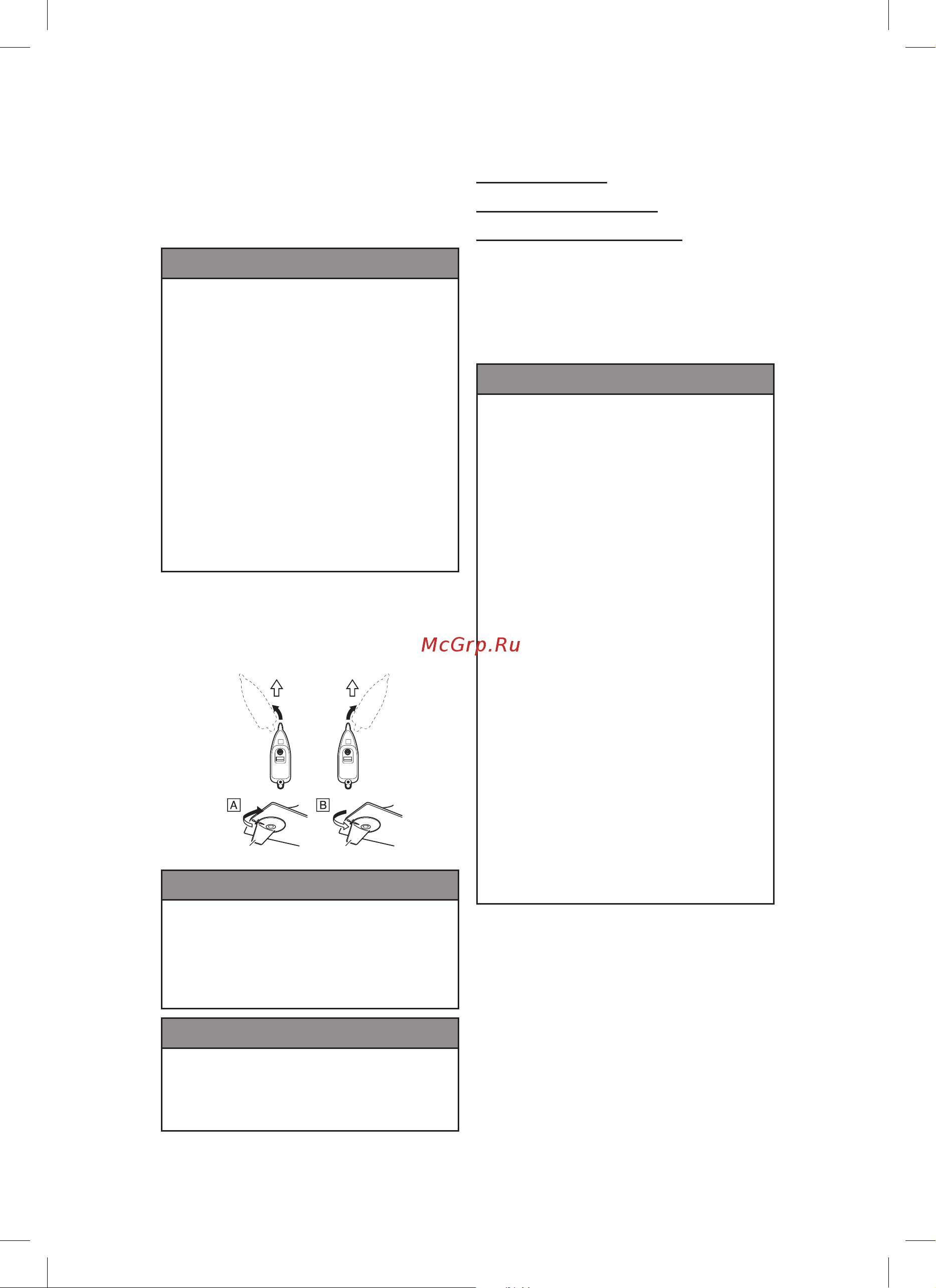

Tohatsu MFS 50 AW ETL [54/81] Осмотр и техническое обслуживание
![Tohatsu MFS 50 AW ETL [54/81] Осмотр и техническое обслуживание](/views2/1845504/page54/bg36.png)
54
4. Регулировка триммера
Если лодка не держит прямого курса, отре-
гулируйте триммер, который находится под
антикавитационной пластиной.
ПРЕДУПРЕЖДЕНИЕ
• Убедитесь в том, что подвесной мотор
прикреплен к транцу или сервисной
стойке, в противном случае случайное
падение подвесного мотора могут по-
влечь за собой тяжелые травмы.
• Убедитесь в том, что подвесной мотор
зафиксирован, если он в поднятом со-
стоянии, в противном случае случай-
ное падения мотора может повлечь за
собой тяжелые травмы.
• Запрещается находиться под подня-
тым вверх подвесным мотором, даже
если он поддерживается распоркой, так
как случайное падение мотора может
привести к тяжелым телесным повреж-
дениям.
• При уклонении лодки влево поставить трим-
мер в положение А (левое с кормы лодки).
• При уклонении лодки вправо поставить трим-
мер в положение В (правое с кормы лодки).
1. Триммер
ПРЕДУПРЕЖДЕНИЕ
Неправильная регулировка тримме-
ра может затруднить управление.
После установки или повторной
регулировки триммера следует убе-
диться в равномерности проворачи-
вания рулевого управления.
ПРИМЕЧАНИЕ
• После регулировки надежно затя-
ните фиксирующий болт триммера.
• Проверяйте затяжку болта и трим-
мера через регулярные интервалы.
1
1
ENOF00912-0
ОСМОТР И
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Уход за подвесным мотором
Для поддержания мотора в хорошем со-
стоянии важно проводить ежедневные и
периодические процедуры в соответствии
с приведенными ниже графиками
ПРЕДУПРЕЖДЕНИЕ
• Ваша персональная безопасность
и безопасность Ваших пассажиров
зависит от того, насколько хорошо
Вы обслуживаете Ваш подвесной
мотор. Тщательно соблюдайте все
процедуры осмотра и технического
обслуживания, описанные в настоя-
щем разделе.
• Указанная в данном разделе пери-
одичность процедур обслуживания
приведена для обычных условий
эксплуатации. Если мотор исполь-
зуется с повышенной интенсивно-
стью, в коммерческих целях, в со-
леной воде, с частым полным газом
и т.п., его осмотры и обслуживания
должны производиться чаще. В со-
мнительных случаях обратитесь за
консультацией к дилеру.
• Настоятельно рекомендуется
употреблять только оригиналь-
ные запасные части. Повреждения
подвесного мотора, вызванные ис-
пользованием неоригинальных ча-
стей, не покрываются гарантией.
