— 15 —

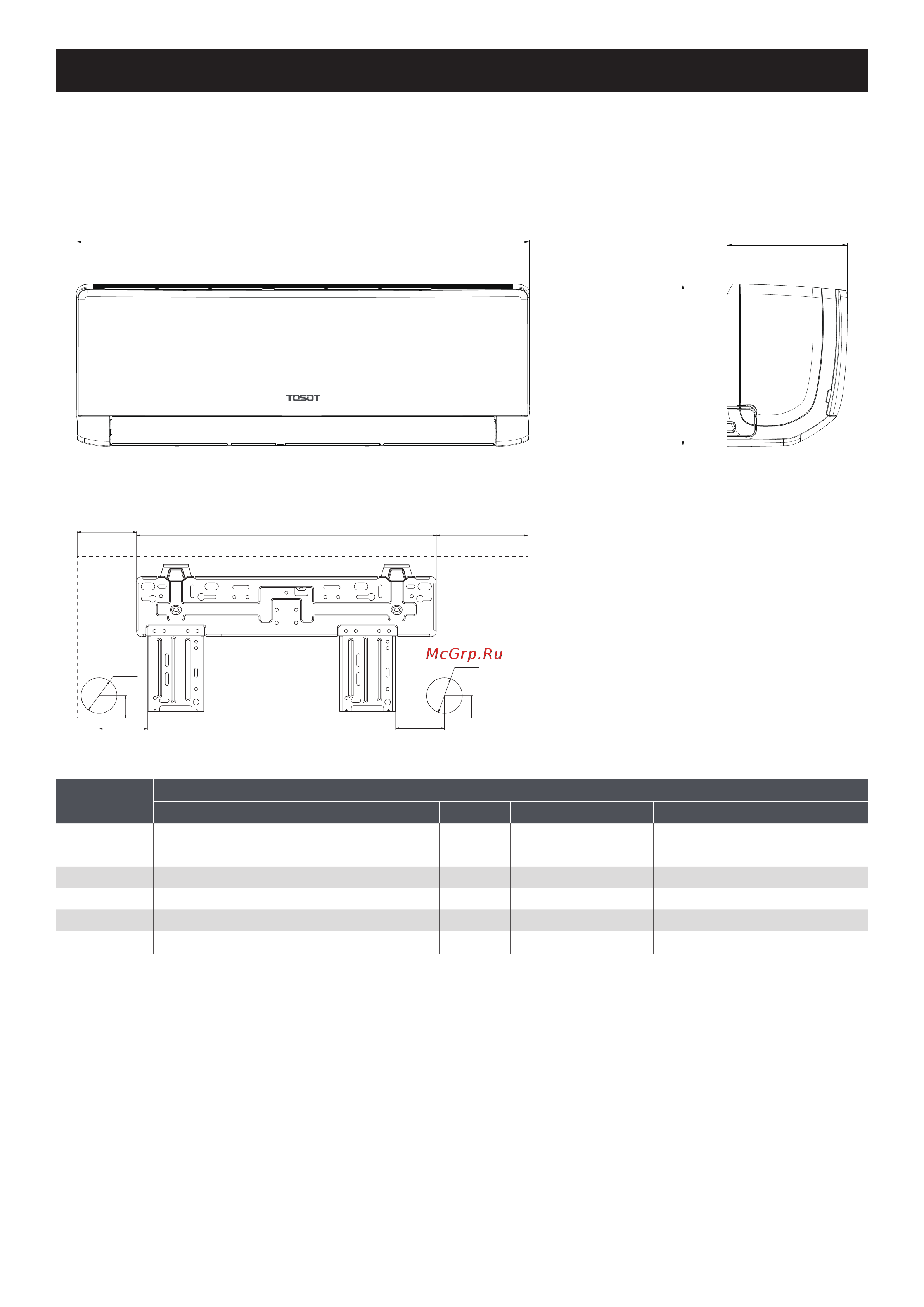

Габаритные размеры
Внутренние блоки
T07H-SnN2/I, T09H-SnN2/I, T12H-SnN2/I, T18H-SnN2/I, T24H-SnN2/I, T28H-
SnN2/I
D
H
W
F2
E
∅
B
W3W2
W1
∅
B
E
F1
Модель
Размеры, мм
W H D W1 W2 W3 B E F1 F2
T07H-SnN2/I
704 260 185 93 462 149 55 42 75 75
T09H-SnN2/I 704 260 185 93 462 149 55 42 75 75
T12H-SnN2/I 779 260 185 133,5 462 183,5 55 42 75 75
T18H-SnN2/I 825 293 196 113 542 170 55 43 116 155
T24H-SnN2/I 982 311 221 122,5 707,5 152 55 40 178 89
T28H-SnN2/I 1075 333 246 184 707,5 183,5 70 43 175 60
