— 22 —

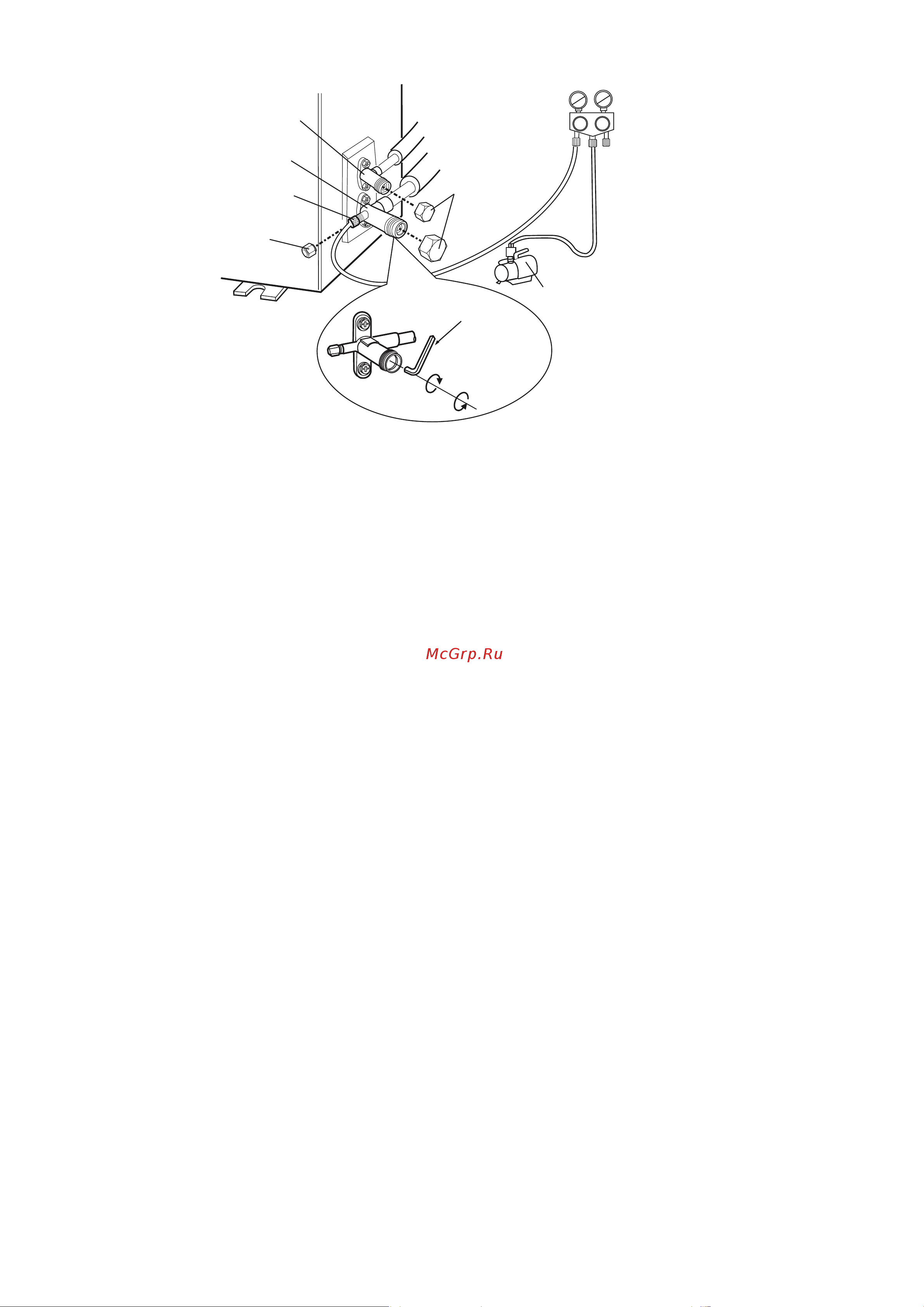

● Подключите вакуумный насос, как показано на рисунке.
Lo Hi
Манометрический
коллектор
Сервисный порт
Вакуумный насос
Защитная
крышка
Защитная
крышка
Газовый клапан
Жидкостной клапан
Шестигранный
ключ
Открыт
Закрыт
● Открутите защитные крышки клапанов низкого и высокого давления.
● Откройте клапан низкого давления манометрического коллектора. Вакуумируйте систему не менее 10–15 минут.
Если манометр показывает давление –0,1 MПа (–1 кг/см
2
) и ниже, закройте клапан низкого давления маноме-
трического коллектора, выключите насос. Подождите 5 минут. Если давление не поднимается, откройте за-
порные вентили наружного блока.
● После того, как фреон заполнит трубопровод и давление внутри системы поднимется, отключите вакуумный на-
сос. Если длина монтажа требует дозаправки (см. спецификацию), дозаправьте систему жидким хладагентом.
● Отсоедините шланги и плотно закройте герметизирующие гайки. Проверьте, плотно ли закручены гайки и мес-
та соединения труб мыльной пеной. Убедитесь, что полностью отсутствуют утечки хладагента.
Проверка после установки
Проведите визуальный осмотр всех коммуникаций между блоками на предмет заломов или вмятин фреонопро-
вода.
● Проверьте места соединений теплоизоляции, они должны быть заизолированы армированной лентой для
предотвращения возникновения конден сата.
● Убедитесь в отсутствии препятствий по всей длине трубы отвода конденсата. При отсутствии помпы (насо-
са) труба отвода конденсата должна быть проложена с уклоном в сторону отвода конденсата. Залейте около
2000 мл воды в ванночку для сбора конденсата. Убедитесь в том, что вода сливается полностью и беспрепят-
ственно. Проверьте герметичность соединений. Если внутренний блок оборудован помпой (насосом), перед
началом проверки подайте на блок электропитание.
● Перед подачей питания проверьте (по схемам электрических соединений) правильно ли подключены провода
(фаза, нейтраль, заземление).
● Удостоверьтесь в том, что параметры напряжения в сети соответствуют требованиям.
