— 20 —
Установка наружного блока
● Учтите, что центр тяжести наружного блока смещен относительно центра блока.
● Не наклоняйте блок более чем на 45 градусов при транспортировке. Не кладите блок горизонтально и не
переворачивайте его.
● Используйте дюбели для надежного крепления монтажных кронштейнов на стене.
● Используйте болты и гайки для надежного крепления блока к кронштейнам.
● Блок и кронштейны должны быть надежно закреплены для предотвращения падения блока при землетрясе-
ниях или шквалистых порывах ветра.

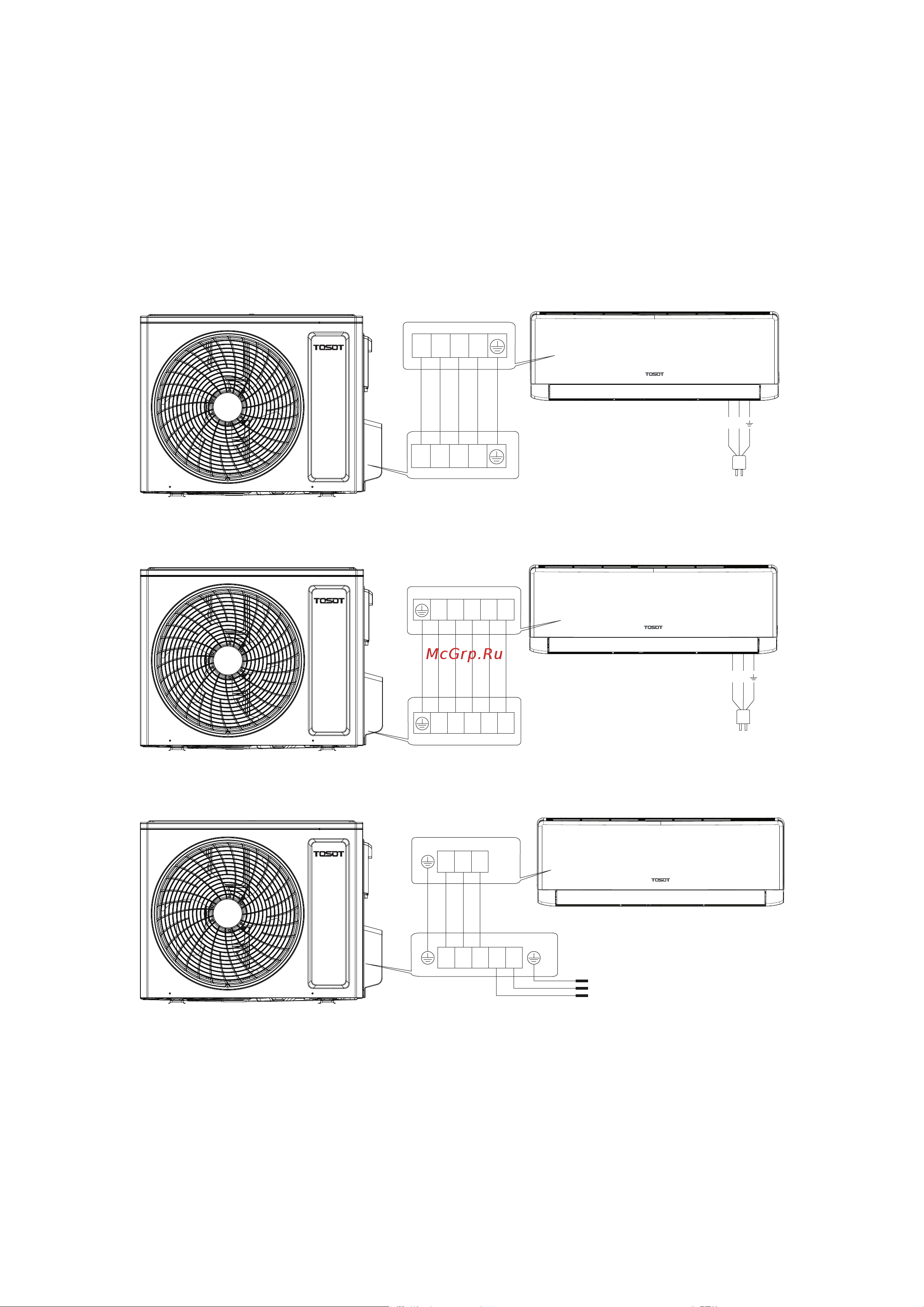

Подключение межблочного и питающего кабеля
T07H-SnN2, T09H-SnN2,T12H-SnN2, T18H-SnN2
Электропитание
220 В, 50 Гц
NL
N(1) 2 4 5
N(1) 2 4 5
T24H-SnN2
NL
N(1) 3 4 52
N(1) 3 4 52
Электропитание
220 В, 50 Гц
T28H-SnN2
Электропитание
220 В, 50 Гц
N(1)
NL
N(1)
2 3
2 3
