— 17 —
Монтаж

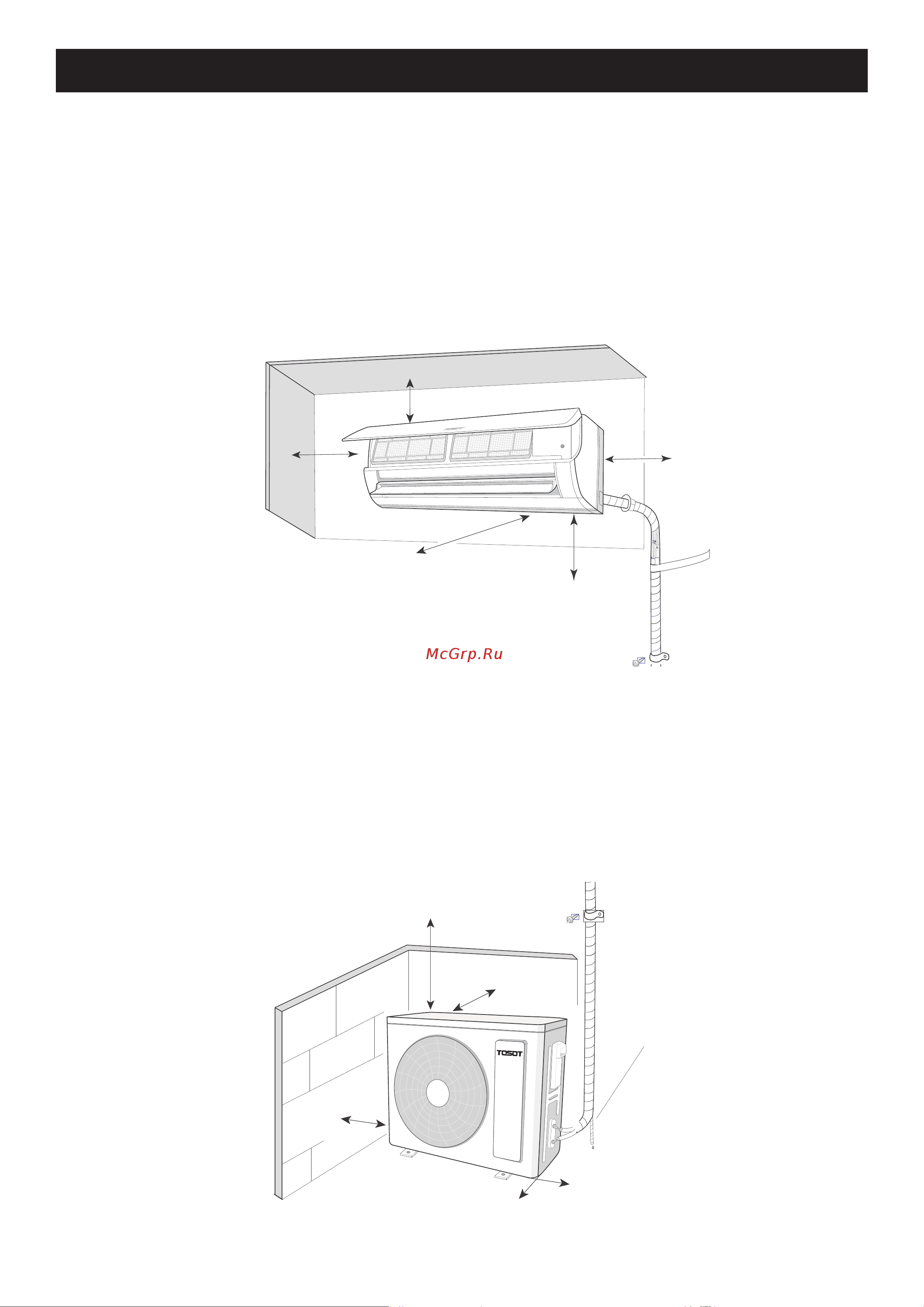

Выбор места установки блоков
Внутренний блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.
Расстояние до
стены:
не менее 15 см.
Расстояние до препятствия
не менее 300 см
Дренажная труба
Расстояние до препятствия
не менее 50 см
Расстояние до препятствия
не менее 30 см
Расстояние до препятствия
не менее 50 см
Расстояние до препятствия
не менее 200 см
Расстояние до стены:
не менее 30 см.
Расстояние до стены:
не менее 15 см.
Расстояние до стены:
не менее 15 см.
Расстояние до пола
не менее 250 см.
Расстояния, необходимые для правильного выбора места
установки оборудования, включающие минимальные
расстояния до препятствий.
Наружный блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. На-
ружный блок должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Место для установки наружного блока должно иметь место для стока дождевой и талой воды.
Расстояние до
стены:
не менее 15 см.
Расстояние до препятствия
не менее 300 см
Дренажная труба
Расстояние до препятствия
не менее 50 см
Расстояние до препятствия
не менее 30 см
Расстояние до препятствия
не менее 50 см
Расстояние до препятствия
не менее 200 см
Расстояние до стены:
не менее 30 см.
Расстояние до стены:
не менее 15 см.
Расстояние до стены:
не менее 15 см.
Расстояние до пола
не менее 250 см.
Расстояния, необходимые для правильного выбора места
установки оборудования, включающие минимальные
расстояния до препятствий.
